модель 2018 года
- Модель SIDEWINDER B TX
- Код модели SIDEWINDER B TX SE 153 1.75 (SW1NBS53JY)

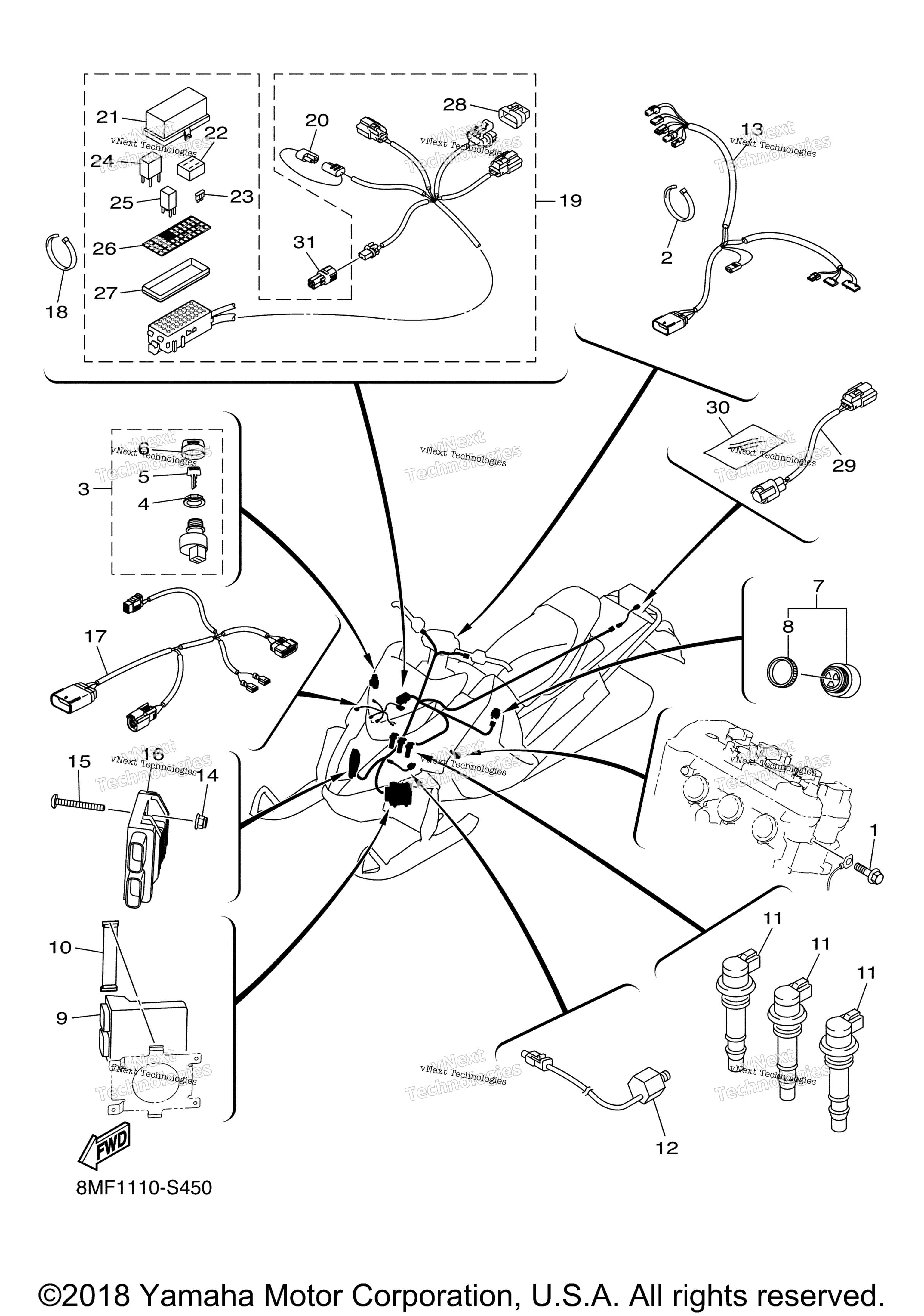

Схема электрооборудования 1 для SIDEWINDER B TX SE 153 1.75 (SW1NBS53JY)
Схема
Детали
Номер
Наименование детали
Цена
1
Bolt, Flange 1 art. 8KC-RA1B5-00-00
По запросу
2
Clamp, 1 (4-Inch) UR UN art. 8JP-RAB03-00-00
По запросу
2
Clamp, 2 (8 Inch) UR UN art. 8JM-RAB01-00-00
По запросу
3
Main Switch Assy art. 8JP-H2510-00-00
от 3 563 ₽
4
. .Nut, Main Switch art. 8JP-H2569-00-00
По запросу
5
. .Key (Z Series, Right-Side Cu UR art. 8JP-H2511-10-00
По запросу
5
. .Key (Y Seriese, Left-Side Cu UR art. 8JP-H2511-00-00
По запросу
6
. .Cap, Key art. 8JP-H2577-01-00
По запросу
7
Alarm Unit art. 8JP-H2564-00-00
По запросу
8
. .Ring, Retaining art. 8JP-H4395-00-00
По запросу
9
Engine Control Unit Assy art. 8MD-H591A-20-00
По запросу
10
Band, Battery art. 2T4-82131-00-00
По запросу
11
Катушка зажигания Yamaha art. 8ES-82310-00-00
от 7 338 ₽
12
Sensor, Knock art. 8FE-85780-00-00
от 6 926 ₽
13
Wire, Sub-Lead art. 8JP-H2318-00-00
По запросу
14
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
15
Screw, M6x1.0X25 art. 8JP-RA264-00-00
По запросу
16
Rectifier & Regulator Assy art. 8JP-H1960-00-00
от 35 333 ₽
17
Wire Harness art. 8KC-H2105-00-00
По запросу
18
Clamp, 2 (11.5 Inch) UR UN art. 8JP-RAB04-00-00
По запросу
18
Clamp, 1 (4-Inch) UR UN art. 8JP-RAB03-00-00
По запросу
18
Clamp, 2 (8 Inch) UR UN art. 8JM-RAB01-00-00
По запросу
19
Wire Harness Assy art. 8KC-H2590-00-00
По запросу
20
. .Anchor, Cable 1 art. 8JP-G8352-00-00
По запросу
21
. .Cover, Fuse Box art. 8JP-H2172-00-00
По запросу
22
. .Holder, Fuse art. 8JP-H2152-00-00
По запросу
23
. .Fuse (30A) art. 8JP-H2151-30-00
По запросу
23
. .Fuse (15A) art. 8JP-H2151-00-00
По запросу
23
. .Fuse (25A) art. 8JP-H2151-20-00
По запросу
23
. .Fuse (20A) art. 8JP-H2151-10-00
По запросу
24
. .Relay (5Pin) 30Amp art. 8MS-H2185-00-00
По запросу
25
. .Relay (4Pin) 20Amp art. 8MS-H2189-00-00
По запросу
26
. .Emblem 1 art. 8KC-R2391-00-00
По запросу
27
. .Gasket, Hole Cover art. 8JP-H1365-00-00
По запросу
28
. .Cover, Connecter art. 8JP-H1662-10-00
По запросу
29
Extension, Wire Harness art. 8KG-H2586-00-00
По запросу
30
Shield, Heat UN art. 8JM-F199H-00-00
По запросу
31
Cover, Connecter art. 8JP-H1662-20-00
По запросу
Другие схемы модели
Электрооборудование 1
