модель 2018 года
- Модель Snoscoot
- Код модели SNOSCOOT (SXR2NJW)

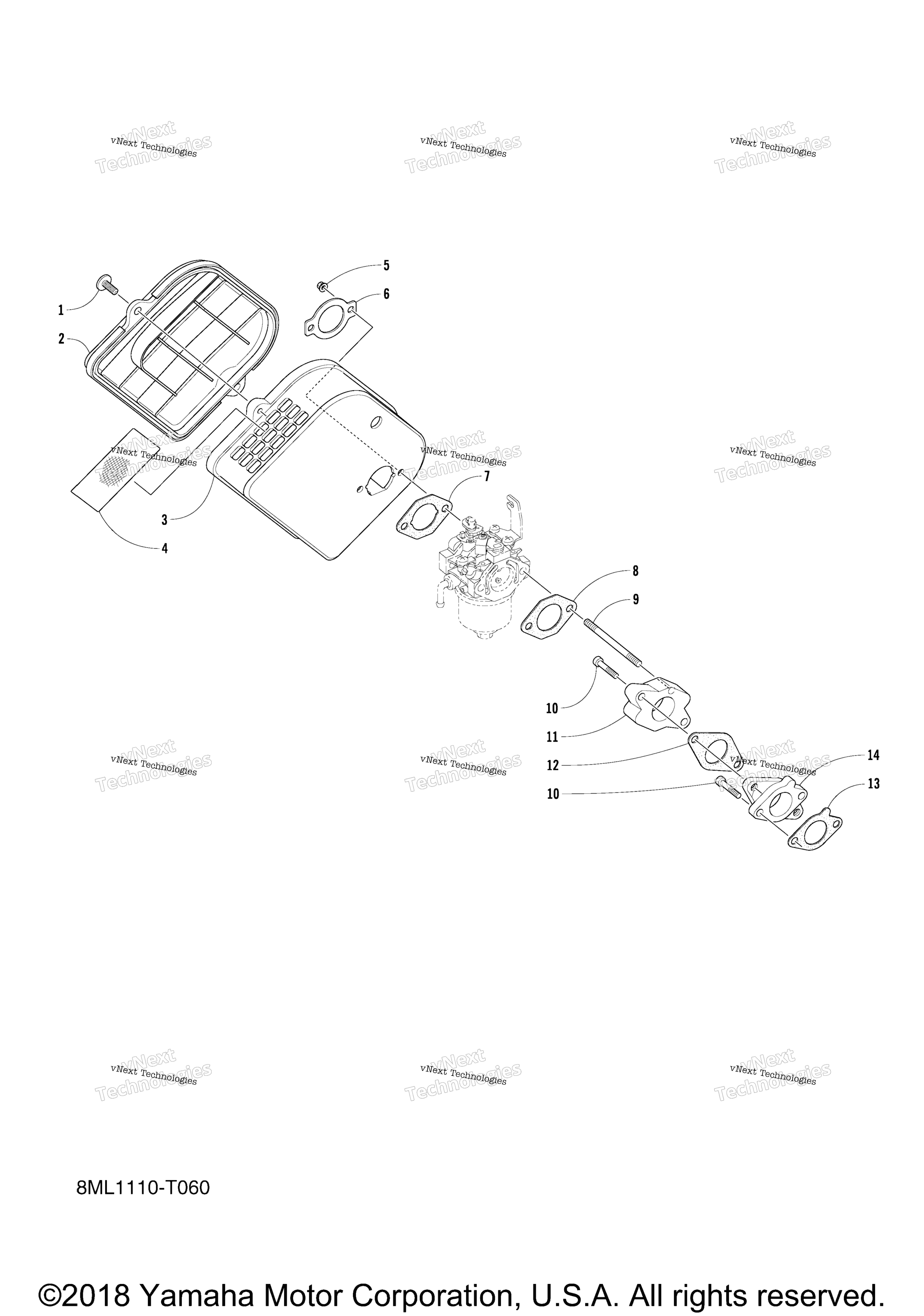

Схема впускной системы для SNOSCOOT (SXR2NJW)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Binding art. 90154-06014-00
По запросу
2
Cap, Cleaner Case 1 art. 7DH-E4412-00-00
По запросу
3
Case, Air Cleaner 1 art. 7DH-E4411-00-00
По запросу
4
Plate, Element art. 8ML-E4472-00-00
По запросу
5
Гайка Yamaha art. 95702-06500-00
По запросу
6
Plate art. 7VB-E4477-00-00
По запросу
7
Gasket art. 7VB-E3567-00-00
По запросу
8
Gasket art. 7VB-E3557-00-00
По запросу
9
Bolt, Stud art. 95602-06670-00
По запросу
10
Болт Yamaha art. 91317-06025-00
от 368 ₽
11
Joint, Carburetor 1 art. 7DH-E3586-00-00
По запросу
12
Gasket art. 7DH-E3557-00-00
По запросу
13
Gasket art. 7CN-E3557-12-00
По запросу
14
Joint, Carburetor 2 art. 7DH-E3596-00-00
По запросу
