модель 2021 года
- Модель Mountain Max 800
- Код модели MOUNTAIN MAX 800 165 (MM8N65ML)

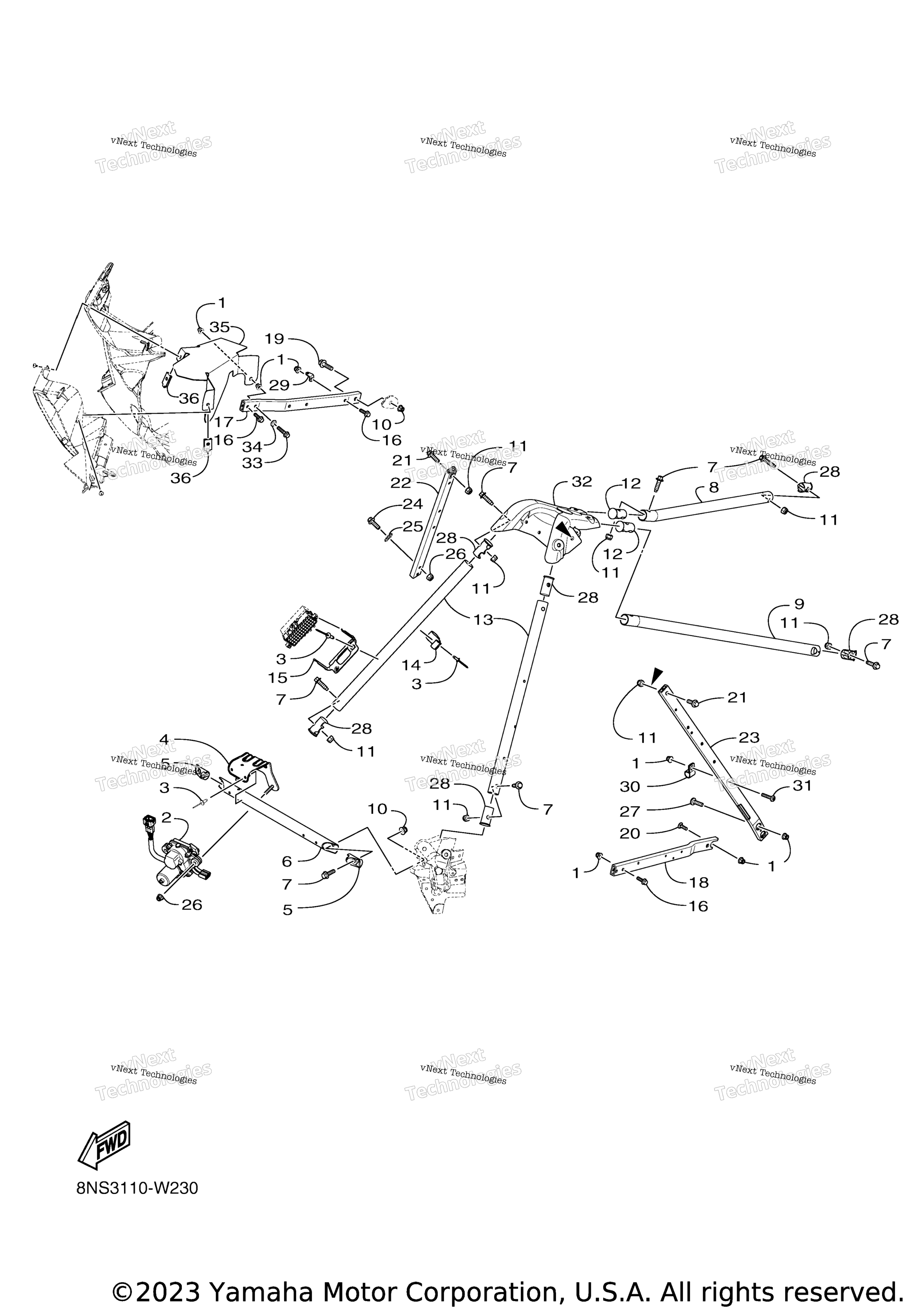

Схема рулевого управления Gate для MOUNTAIN MAX 800 165 (MM8N65ML)
Схема
Детали
Номер
Наименование детали
Цена
1
Nut, Flange M6-1.0 UN art. 8JM-RA322-00-00
По запросу
2
Servo Motor Assy art. 8NV-H5820-00-00
По запросу
3
Rivet, 9 UN art. 8JP-RA518-00-00
По запросу
4
Bracket 1 art. 8NV-F3881-00-00
По запросу
5
Insert art. 8JP-F3775-00-00
По запросу
6
Support, Member art. 8NS-F2527-00-00
По запросу
7
Bolt, Flange art. 8KU-RA187-00-00
По запросу
8
Pipe, Cross, 7 art. 8KC-F119E-00-00
По запросу
9
Pipe Cross 8 art. 8KC-F119F-00-00
По запросу
10
Nut, Self-Locking art. 8JM-RA301-00-00
По запросу
11
Nut, Self-Locking art. 8JP-RA372-00-00
По запросу
12
Cap, Main Pipe art. 8JP-F111A-10-00
По запросу
13
Pipe, Cross art. 8NS-F2162-00-00
По запросу
14
Clamp, 2 art. 8ND-RAB01-00-00
По запросу
15
Bracket 1 art. 8JP-E244E-00-00
По запросу
16
Bolt, Flange art. 8JP-RA183-00-00
По запросу
17
Support 2 art. 8ND-F2568-00-00
По запросу
18
Support 1 art. 8ND-F2567-00-00
По запросу
19
Bolt, Flange art. 8ND-RA177-00-00
По запросу
20
Bolt art. 8ND-RA122-00-00
По запросу
21
Bolt, Flange art. 8JP-RA185-00-00
По запросу
22
Member, Side 1 art. 8ND-F111J-00-00
По запросу
23
Member, Side 2 art. 8ND-F111K-10-00
По запросу
24
Bolt, Flg. M6x1.0X25 art. 8JP-RA182-00-00
По запросу
25
Washer, Toothed Lock art. 8JM-RA407-00-00
По запросу
26
Nut, Self-Locking art. 8JP-RA379-00-00
По запросу
27
Screw art. 8JP-RA256-00-00
По запросу
28
Cap, Main Pipe art. 8JP-F111A-20-00
По запросу
29
Bracket art. 8ML-E4744-00-00
По запросу
30
Clamp, 21 art. 8JP-RAB23-00-00
По запросу
31
Screw art. 8JP-RA263-00-00
По запросу
32
Gate, Steering art. 8NS-F3871-00-00
По запросу
33
Bolt, Hexagon art. 8NV-RA107-00-00
По запросу
34
Washer, Spring art. 8ML-RA402-00-00
По запросу
35
Duct 1 art. 8NV-F286A-00-00
По запросу
36
Nut, Spring art. 8JP-RA349-00-00
По запросу
