модель 2021 года
- Модель SR VIPER L TX
- Код модели SRVIPER L-TX GT (SR1NLGMB)

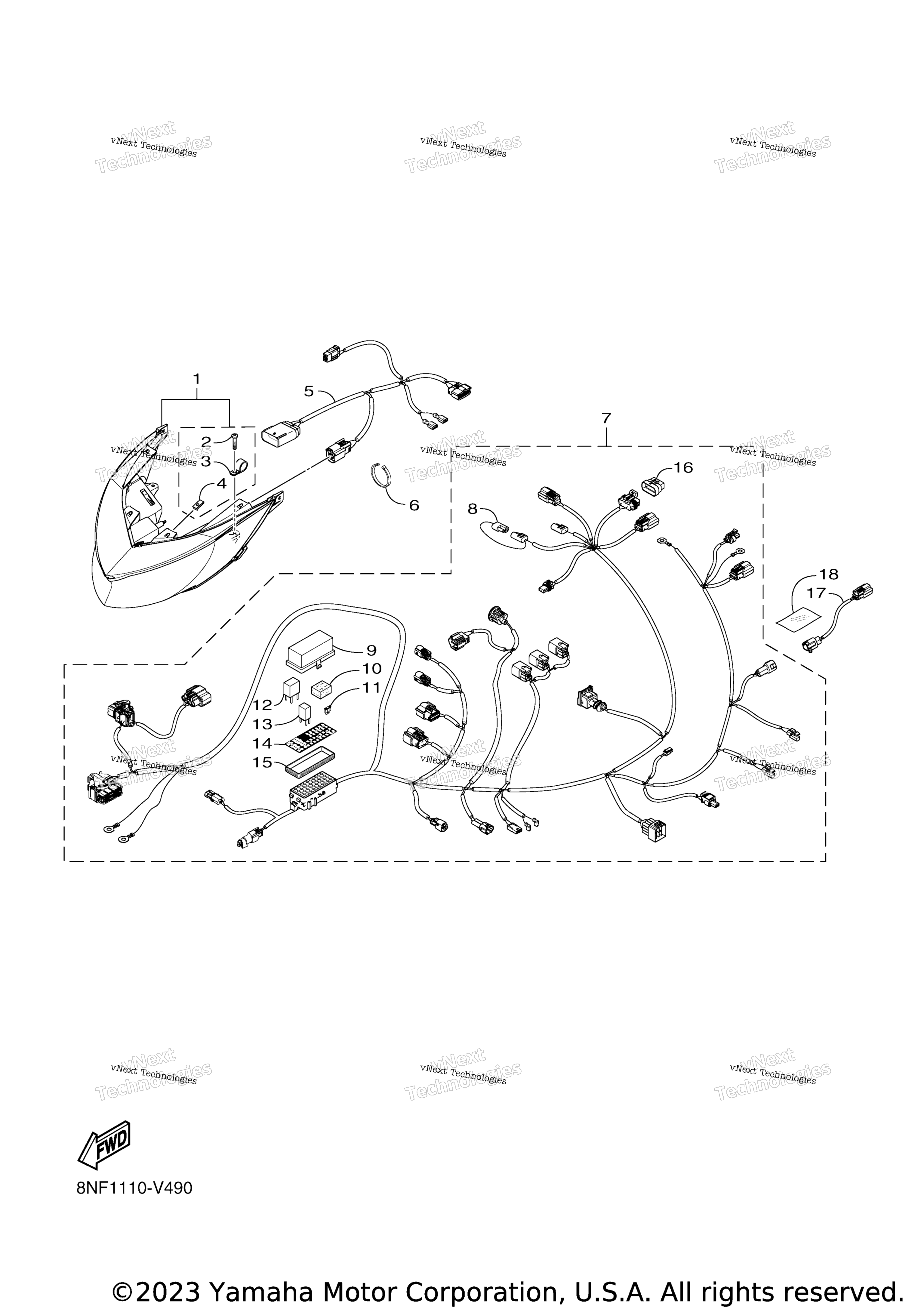

Схема электрооборудования 1 для SRVIPER L-TX GT (SR1NLGMB)
Схема
Детали
Номер
Наименование детали
Цена
1
Headlight Unit Assy art. 8KC-H4310-00-00
По запросу
2
. .Screw, Tapping art. 8JP-RA284-00-00
По запросу
3
. .Clamp, 17 art. 8JP-RAB19-00-00
По запросу
4
. .Nut, Spring art. 8JP-RA355-00-00
По запросу
5
Wire Harness art. 8KC-H2105-00-00
По запросу
6
Clamp, 2 (11.5 Inch) UR UN art. 8JP-RAB04-00-00
По запросу
6
Clamp, 1 (4-Inch) UR UN art. 8JP-RAB03-00-00
По запросу
6
Clamp, 2 (8 Inch) UR UN art. 8JM-RAB01-00-00
По запросу
7
Wire Harness Assy art. 8NF-H2590-00-00
По запросу
8
. .Anchor, Cable 1 art. 8JP-G8352-00-00
По запросу
9
. .Cover, Fuse Box art. 8JP-H2172-00-00
По запросу
10
. .Holder, Fuse art. 8JP-H2152-00-00
По запросу
11
. .Fuse (30A) UR art. 8JP-H2151-30-00
По запросу
11
. .Fuse (25A) UR art. 8JP-H2151-20-00
По запросу
11
. .Fuse (20A) UR art. 8JP-H2151-10-00
По запросу
11
. .Fuse (15A) UR art. 8JP-H2151-00-00
По запросу
12
. .Relay (5Pin) 30Amp art. 8MS-H2185-00-00
По запросу
13
. .Relay (4Pin) 20Amp art. 8MS-H2189-00-00
По запросу
14
. .Decal 1 art. 8JP-R2391-00-00
По запросу
15
. .Gasket, Hole Cover art. 8JP-H1365-00-00
По запросу
16
. .Cover, Connecter art. 8JP-H1662-10-00
По запросу
17
Extension, Wire Harness art. 8JR-H2586-00-00
По запросу
18
Shield, Heat UN art. 8JM-F199H-00-00
По запросу
