модель 2021 года
- Модель VK PROFESSIONAL II
- Код модели VK PROFESSIONAL II E (VK1NFPMB)

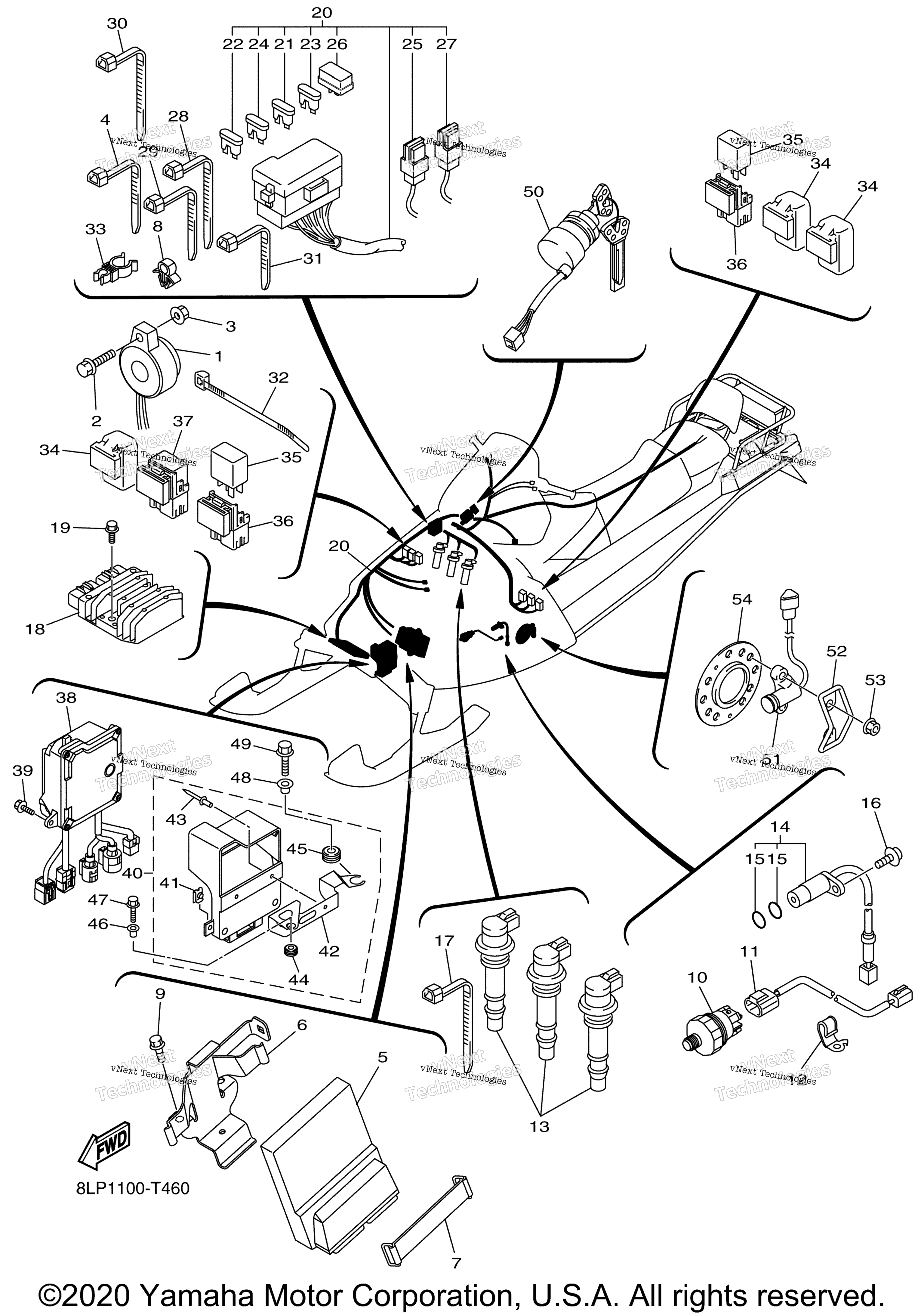

Схема электрооборудования 1 для VK PROFESSIONAL II E (VK1NFPMB)
Схема
Детали
Номер
Наименование детали
Цена
1
Buzzer art. 8GL-83383-00-00
По запросу
2
Screw, With Washer art. 90159-05035-00
По запросу
3
Nut, Flange art. 95702-05500-00
По запросу
4
Зажим art. 90464-15195-00
По запросу
5
Engine Control Unit Assy art. 8LP-8591A-00-00
По запросу
6
Bracket, Unit art. 8KW-85991-00-00
По запросу
7
Band, Battery art. 2T4-82131-00-00
По запросу
8
Clamp art. 90464-07016-00
По запросу
9
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
10
Oil Pressure Switch Assy art. 8FP-82504-01-00
По запросу
11
Wire, Sub-Lead art. 8GL-82318-00-00
По запросу
12
Clamp art. 90465-08030-00
По запросу
13
Катушка зажигания Yamaha art. 8ES-82310-00-00
от 7 338 ₽
14
Pick-Up Assy art. 8GL-81670-01-00
По запросу
15
. .O-Ring 1 art. 5VY-8A8E1-00-00
По запросу
16
Bolt, Hexagon Socket Head art. 90110-06219-00
По запросу
17
Зажим art. 90464-15195-00
По запросу
18
Реле регулятор напряжения Yamaha art. 1D7-81960-01-00
от 34 900 ₽
19
Bolt, Flange art. 90105-06185-00
По запросу
20
Wire Harness Assy art. 8LP-82590-00-00
По запросу
21
Предохранитель 3А art. 67F-82151-30-00
По запросу
22
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
23
Предохранитель 15А art. 67F-82151-50-00
По запросу
24
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
25
Предохранитель 40А Yamaha art. JR9-82151-00-00
По запросу
26
Диод Yamaha art. 4WA-81980-00-00
По запросу
27
. .Fuse (30A) art. 4FM-82151-00-00
По запросу
28
Зажим art. 90464-15195-00
По запросу
29
Зажим art. 90464-15195-00
По запросу
30
Зажим пластиковый art. 25G-83936-01-00
По запросу
31
Clamp (95.0X7.0) art. 90464-13077-00
По запросу
32
Clamp art. 90464-35132-00
По запросу
33
Clamp art. 90464-14005-00
По запросу
34
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
35
Реле Yamaha art. 8HG-81951-10-00
По запросу
36
Держатель реле Yamaha art. 8HG-81952-00-00
от 473 ₽
37
Relay Assy (8Gn-00) art. 8GN-81950-00-00
По запросу
38
Power Strg. Cont. Unit Assy art. 8HG-859A0-11-00
По запросу
39
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
40
Bracket Sub Assy (Left) art. 8LP-2740A-00-00
По запросу
41
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
42
. .Bracket 1 art. 8LP-2836A-00-00
По запросу
43
. .Rivet, Blind (4.8X12.3) art. 90267-48059-00
По запросу
44
. .Grommet art. 90480-13003-00
По запросу
45
. .Grommet art. 90480-18435-00
По запросу
46
Collar art. 90387-061F9-00
По запросу
47
Bolt, Flange art. 95811-06025-00
По запросу
48
Collar art. 90387-08016-00
По запросу
49
Bolt, Flange art. 95817-08030-00
По запросу
50
Замок зажигания Yamaha art. 8HV-82510-00-00
По запросу
51
Датчик скорости Yamaha art. 8GK-83755-12-00
По запросу
52
Cover 2 art. 8GC-2198G-00-00
По запросу
53
Nut, Nylon art. 95717-08300-00
По запросу
54
Крышка корпуса подшипника Yamaha art. 8EK-47551-00-00
По запросу
