модель 2023 года
- Модель Snoscoot
- Код модели SNOSCOOT ES (SXR2NEPL)

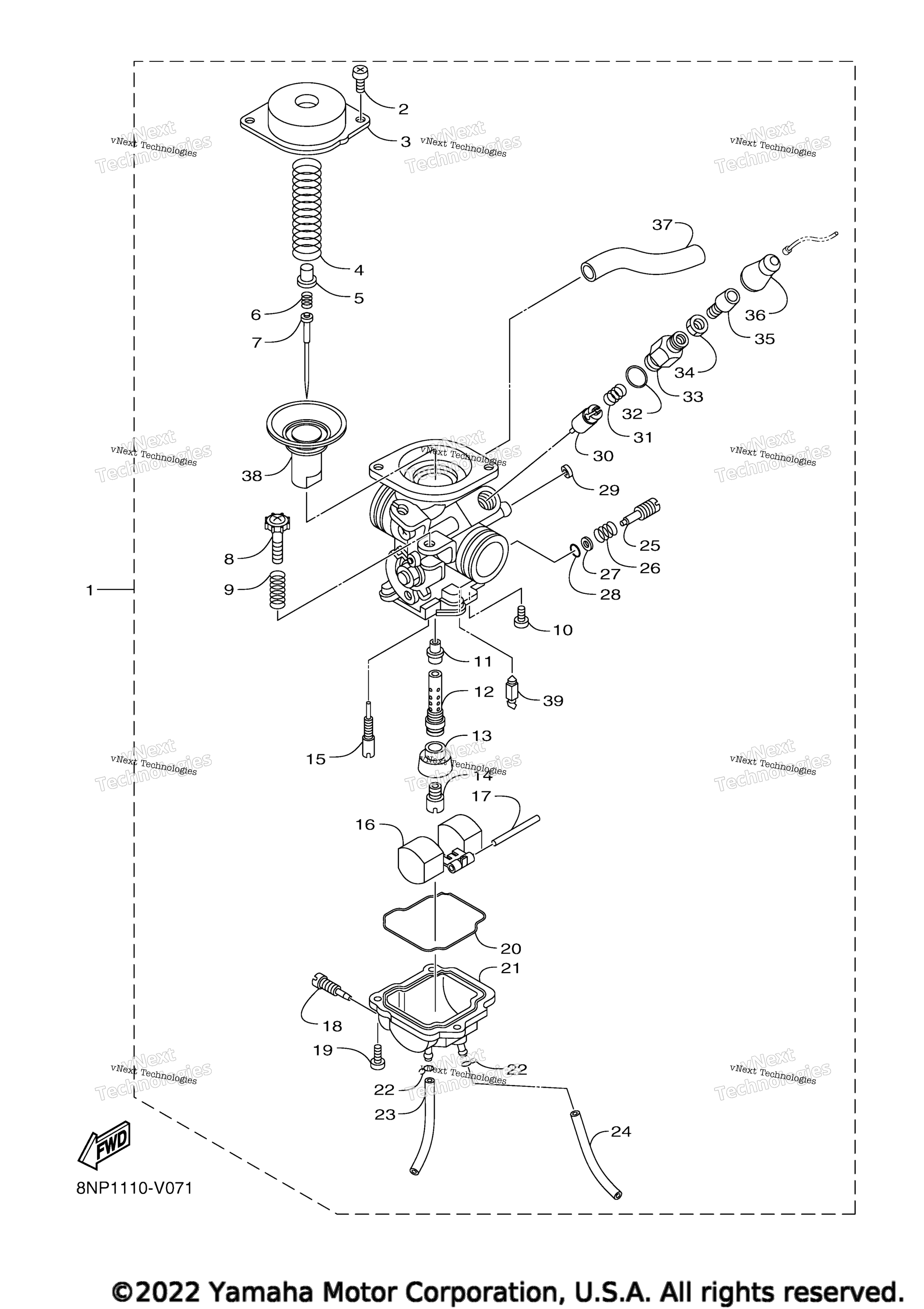

Схема карбюратора для SNOSCOOT ES (SXR2NEPL)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 art. 7DH-E4901-01-00
По запросу
2
Винт, головка поддона art. 98507-05008-00
По запросу
3
. .Cover, Diaphragm art. 5LW-14958-00-00
По запросу
4
. .Spring art. 18D-14589-10-00
По запросу
5
. .Holder art. 4VJ-14261-00-00
По запросу
6
. .Spring art. 18C-14589-00-00
По запросу
7
. .Needle (4Edj9) AP art. 3L2-14116-F3-00
По запросу
7
. .Needle (4Edj8) STD art. 3L2-14116-F2-00
По запросу
8
. .Screw, Throttle art. 2LN-14122-00-00
По запросу
9
. .Spring, Throttle Stop art. 4BH-14934-00-00
По запросу
10
. .Screw, Pan Head art. 98580-04008-00
По запросу
11
. .Nozzle, Main art. 5P0-14141-13-00
По запросу
12
. .Holder, Needel Jet art. 7DH-1496A-00-00
По запросу
13
. .Plate,Baffle art. 7DH-14153-00-00
По запросу
14
. .Jet, Main (#107.5) STD art. 3G2-1423A-72-00
По запросу
14
. .Jet, Main (#110) AP art. 3G2-14231-22-00
По запросу
14
. .Jet, Main (#105) AP art. 3G2-14231-21-00
По запросу
14
. .Jet, Main (#100) AP art. 3G2-14231-20-00
По запросу
14
. .Jet, Main (#97.5) AP art. 3G2-1414A-70-00
По запросу
14
. .Jet, Main (#102.5) AP art. 3G2-1414A-71-00
По запросу
14
. .Jet, Main (#92.5) AP art. 3G2-1423A-69-00
По запросу
15
. .Jet, Pilot (#20) AP art. 5P0-14142-20-00
По запросу
15
. .Jet, Pilot (#15) AP art. 5P0-14142-15-00
По запросу
15
. .Jet, Pilot (#17.5) STD art. 5P0-14142-17-00
По запросу
16
. .Float art. 18D-14985-00-00
По запросу
17
. .Pin, Float art. 353-14186-00-00
По запросу
18
. .Plug, Drain art. 5LW-14191-00-00
По запросу
19
. .Screw, Pan Head art. 98580-04014-00
По запросу
20
. .O-Ring art. 5HK-14147-00-00
По запросу
21
. .Body, Float Chamber art. 7DH-14981-00-00
По запросу
22
. .Clip, Pipe art. 22F-14139-00-00
По запросу
23
. .Pipe, Over Flow 1 art. 1GC-14196-00-00
По запросу
24
. .Pipe, Over Flow 1 art. 7DH-14196-00-00
По запросу
25
. .Screw, Pilot art. 7DH-14923-10-00
По запросу
26
. .Spring, Air Adjusting art. 5K7-14134-00-00
По запросу
27
. .Washer art. 3H1-14962-00-00
По запросу
28
. .O-Ring art. 3H1-14147-00-00
По запросу
29
. .Net, Filter art. 5LW-14994-00-00
По запросу
30
. .Plunger, Starter art. 7DH-14171-00-00
По запросу
31
. .Coil, Spring art. 127-14135-00-00
По запросу
32
. .O-Ring art. 1AE-14147-00-00
По запросу
33
. .Cap, Plunger art. 8KX-14174-00-00
По запросу
34
. .Nut, Cable Adjusting art. 802-14161-00-00
По запросу
35
. .Screw, Cable Adjusting art. 12G-14106-00-00
По запросу
36
. .Cap art. 8A7-14169-00-00
По запросу
37
. .Pipe art. 7DH-14197-00-00
По запросу
38
. .Diaphragm Assy art. 7DH-14940-00-00
По запросу
39
. .Needle Assy art. 5LW-14150-00-00
По запросу
