модель 2023 года
- Модель SRX 120
- Код модели SRX120R (SRX1NPL)

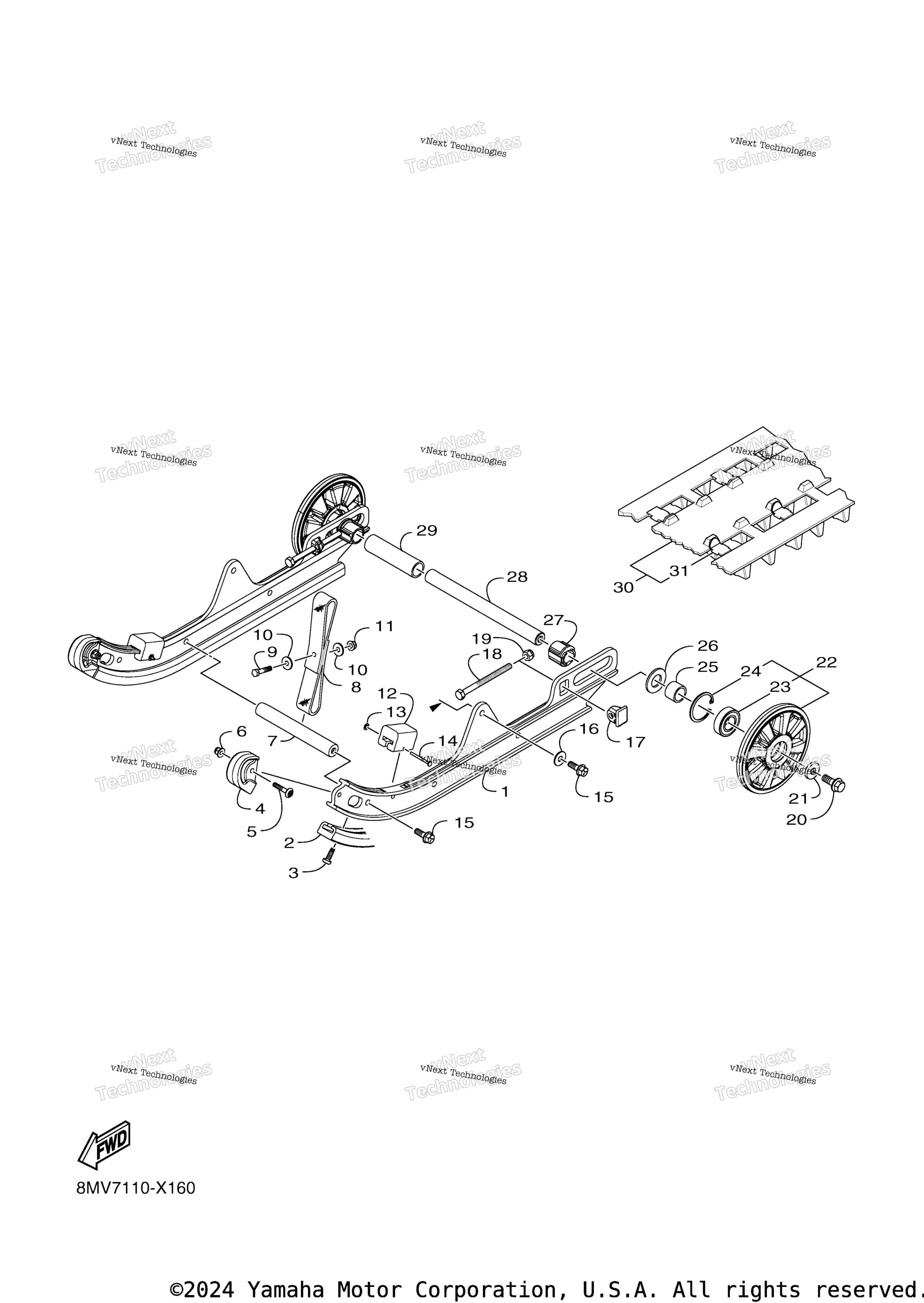

Схема track подвеска 1 для SRX120R (SRX1NPL)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame, Sliding art. 8MV-G741A-00-00
По запросу
2
Runner, Sliding 1 art. 8MV-G7421-00-00
По запросу
3
Screw art. 8NP-RA206-00-00
По запросу
4
Runner, Sliding 2 art. 8JP-G7422-10-00
По запросу
5
Screw art. 8JP-RA266-00-00
По запросу
6
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
7
Shaft 2 art. 8ML-G7475-00-00
По запросу
8
Stopper 1 art. 8JM-G7495-00-00
По запросу
9
Bolt, Hexagon art. 8JM-RA115-00-00
По запросу
10
Washer, Plain art. 8JM-RA400-00-00
По запросу
11
Nut, Self-Locking art. 8JP-RA357-00-00
По запросу
12
Damper 1 art. 8JM-G7456-00-00
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
13
Nut, Spring art. 8JM-RA313-00-00
По запросу
14
Pin, 2 art. 8JM-RAY02-00-00
По запросу
15
Bolt, Flange art. 8JM-RA116-00-00
По запросу
16
Washer art. 8ND-RA429-00-00
По запросу
17
Bracket 5 art. 8JP-G7463-00-00
По запросу
18
Bolt, Hexagon art. 8JP-RA1B1-00-00
По запросу
19
Nut, Self-Locking art. 8JP-RA372-00-00
По запросу
20
Bolt, Flange art. 8JM-RA118-00-00
По запросу
21
Washer, Plain art. 8JM-RA409-00-00
По запросу
22
Suspension Wheel Assy art. 8JR-G7310-20-00
По запросу
23
. .Bearing, 2 art. 8JM-RAY03-00-00
По запросу
24
. .Circlip, 2 art. 8JM-RAH01-00-00
По запросу
25
Collar art. 8NP-RA708-00-00
По запросу
26
Washer, 9 art. 8LN-RA466-00-00
По запросу
27
Collar art. 8ND-RA700-00-00
По запросу
28
Axle, Rear art. 8JM-G7521-00-00
По запросу
29
Collar art. 8NP-RA709-00-00
По запросу
30
Track Assy art. 8MV-G7110-00-00
По запросу
31
. .Plate, Reinforcement art. 8JR-G7113-00-00
По запросу
