модель 2006 года
- Модель DVX 250
- Код модели Черно-красный (A2006KSE2BUSD)

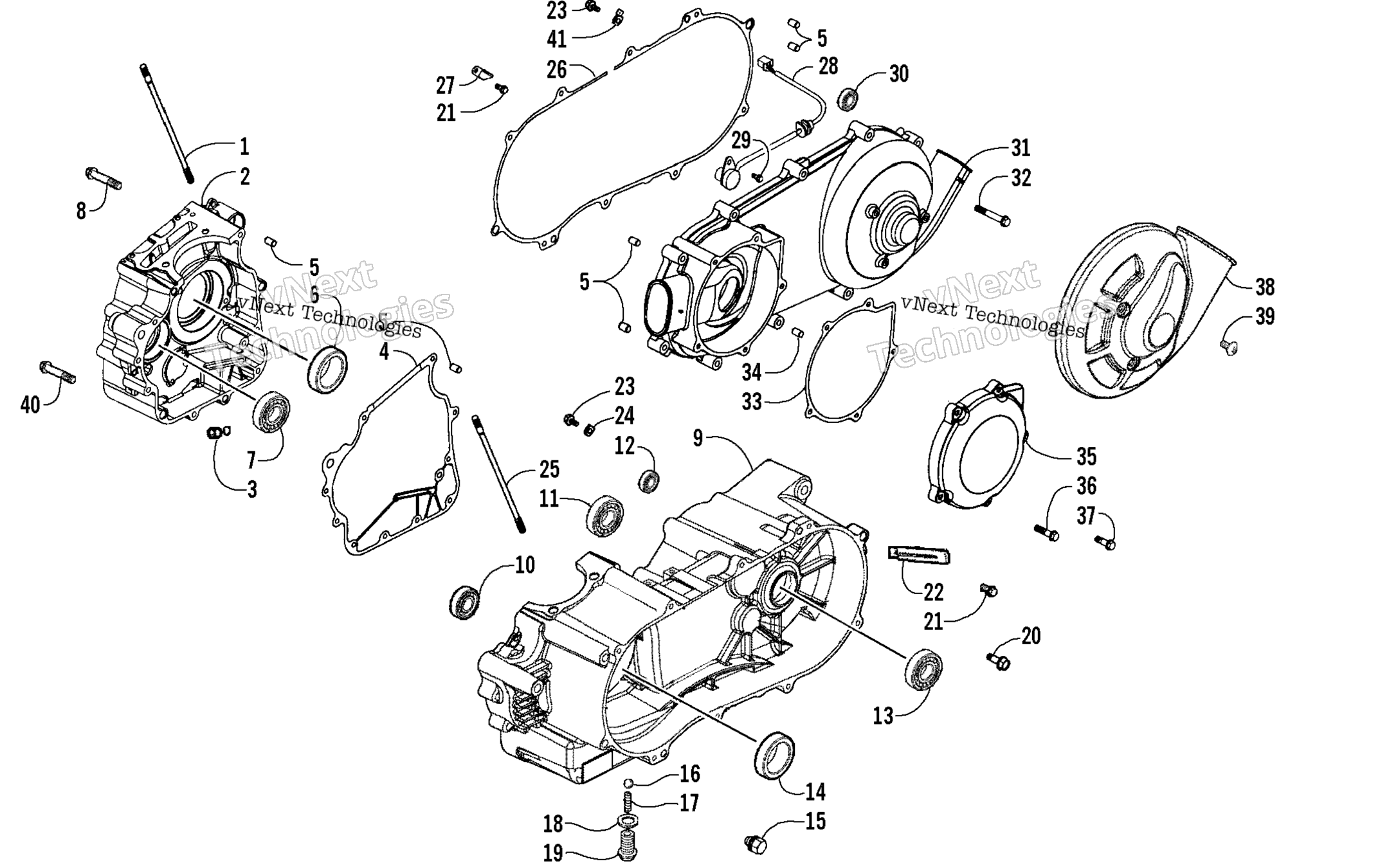

Схема картера Assembly для Черно-красный (A2006KSE2BUSD)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT STUD 8MM art. 3304-008
По запросу
2
Crankcase - Right (inc. 3) art. 3303-626
По запросу
3
CONE TYPE PLUG 6*7 art. 3304-065
По запросу
4
GASKET CRANK CASE A art. 3303-628
По запросу
5
PIN DOWEL 10*16 art. 3303-342
По запросу
6
OIL SEAL 25*40*8 art. 3304-091
По запросу
7
BRG BALL RADIAL 6304/20*52*15 art. 3304-198
По запросу
8
BOLT FLANGE SH 6*50 (RB 3307-062) art. 3307-062
По запросу
9
CRANK CASE COMP L art. 3304-221
По запросу
10
BRG RADIAL BALL 6205 art. 3304-195
По запросу
11
BRG BALL RADIAL 6204 art. 3304-699
По запросу
12
BRG NEEDLE 20*26*16 art. 3304-074
По запросу
13
BRG BALL 6305 art. 3304-067
По запросу
14
OIL SEAL 27*42*7 art. 3304-079
По запросу
15
BOLT DRAIN PLUG SPECIAL art. 3304-052
По запросу
16
BALL STEEL 12 art. 3304-205
По запросу
17
SPG BOLT SEAT INNER art. 3304-063
По запросу
18
WASHER BOLT SEAT art. 3304-021
По запросу
19
BOLT SEAT BALL STOPPER art. 3304-109
По запросу
20
BOLT FLANGE 8*12 (RB 3304-544) art. 3304-544
По запросу
21
BOLT FLANGE SH 6*12 art. 3303-381
По запросу
22
CLIP 2*100 art. 3304-158
По запросу
23
BOLT SPECIAL 6*10 96600-08010 N.C. art. 3304-005
По запросу
24
PLATE BRG HOLDER art. 3304-040
По запросу
25
BOLT B STUD 8MM art. 3304-009
По запросу
26
GASKET L COVER art. 3303-642
По запросу
27
CLAMPER WIRE HARNESS art. 3303-843
По запросу
28
SW ASSY GEAR CHANGE art. 3304-698
По запросу
29
BOLT FLANGE 6*10 art. 3304-610
По запросу
30
BEARING BALL RADIAL art. 3304-073
По запросу
31
COVER LEFT art. 3303-632
По запросу
32
BOLT FLANGE SHF 6*28 art. 3304-003
По запросу
33
GASKET STARTING COVER art. 3304-101
По запросу
34
PIN DOWEL 8*14 art. 3303-341
По запросу
35
COVER STARTING art. 3304-225
По запросу
36
BOLT FLANGE SH 6*32 (RB 3305-945) art. 3305-945
По запросу
37
BOLT FLANGE SH 6*25 art. 3303-384
По запросу
38
COVER L COVER art. 3304-222
По запросу
39
SCREW PAN 6*12 art. 3304-407
По запросу
40
BOLT FLANGE SHF 6*40 art. 3304-004
По запросу
41
PLATE BRG HOLDER art. 3304-039
По запросу
