модель 2006 года
- Модель DVX 400
- Код модели Красный (A2006DVI2AUSR)

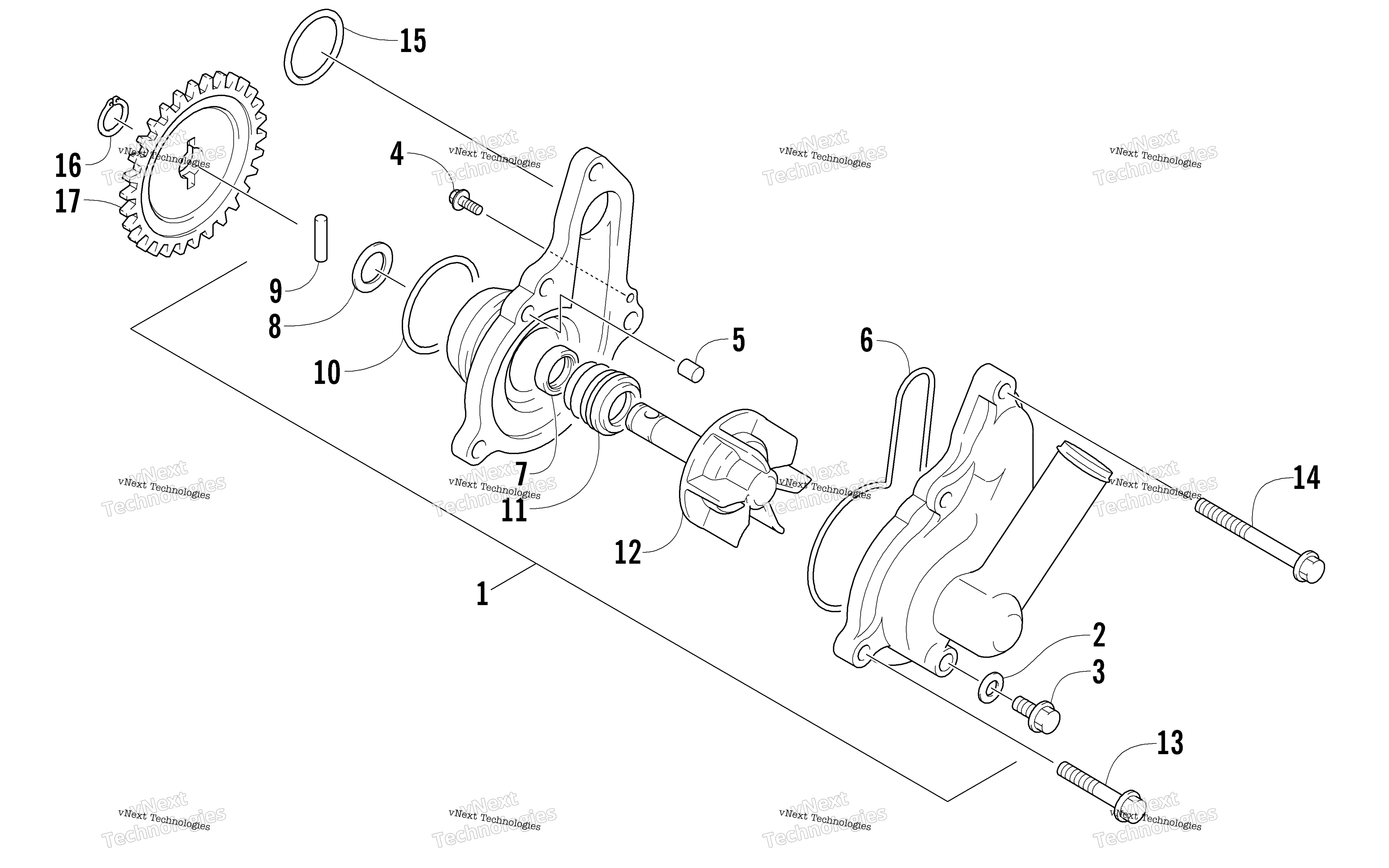

Схема системы охлаждения Pump Assembly для Красный (A2006DVI2AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY.,WATER (inc. 2-12) art. 3413-042
По запросу
2
GASKET art. 3406-141
По запросу
3
BOLT art. 3423-769
По запросу
4
SCREW art. 3423-770
По запросу
5
PIN art. 3423-771
По запросу
6
O RING art. 3406-142
По запросу
7
Сальник водяной помпы масляный Arctic Cat art. 3406-143
По запросу
8
WASHER art. 3423-772
По запросу
9
PIN art. 3423-773
По запросу
10
O-Ring art. 3406-144
По запросу
11
Seal, Mechanical Water Pump art. 3005-909
По запросу
12
IMPELLER/SHAFT art. 3413-037
По запросу
13
BOLT (6X30) art. 3423-629
По запросу
14
BOLT art. 3423-630
По запросу
15
O-Ring art. 3004-521
По запросу
16
CIRCLIP art. 3423-871
По запросу
17
GEAR,WATER PUMP DRIVEN art. 3413-021
По запросу
