модель 2006 года
- Модель DVX 400
- Код модели Tony Stewart Edition (A2006DVI2AUSX)

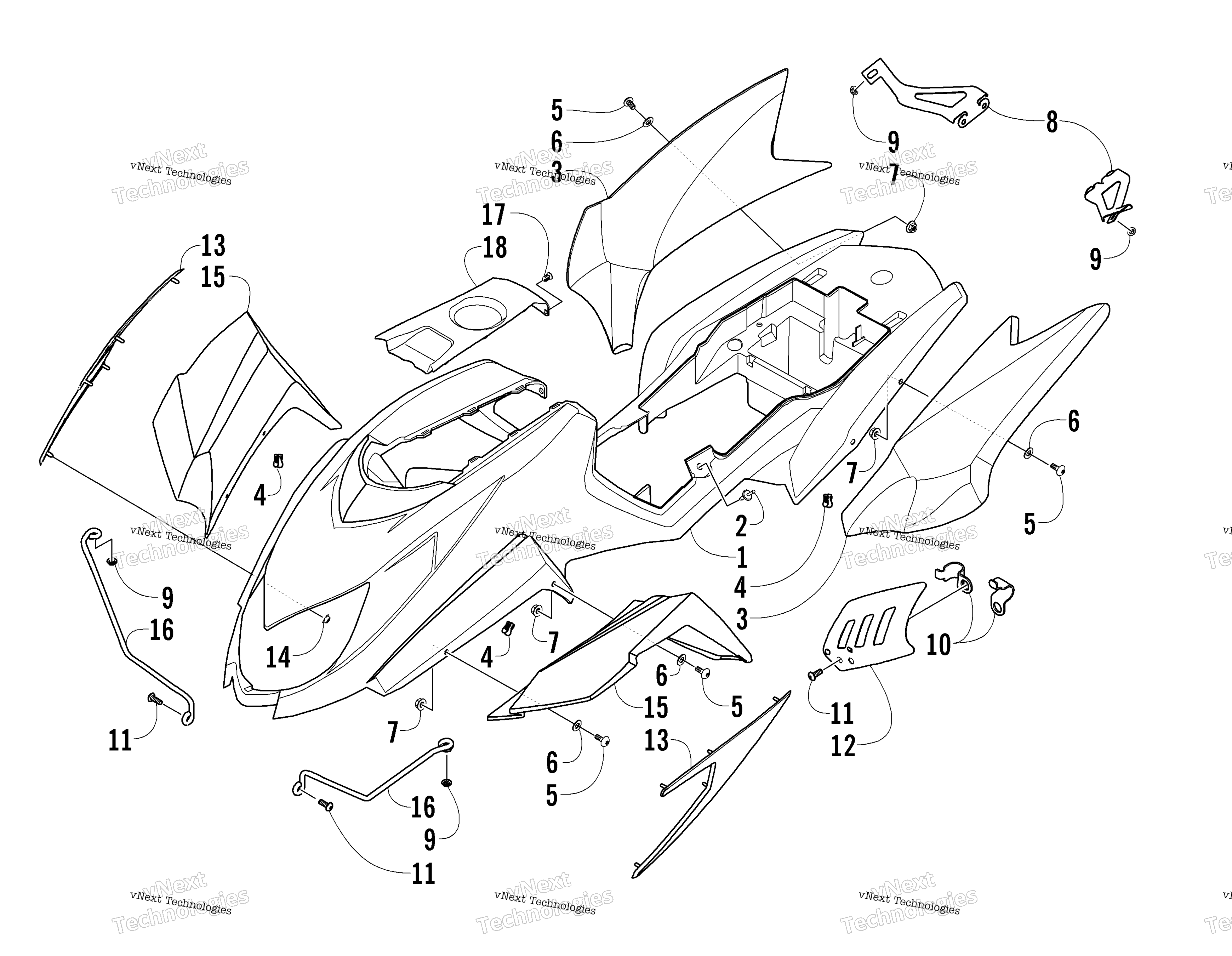

Схема кузов панель узла для Tony Stewart Edition (A2006DVI2AUSX)
Схема
Детали
Номер
Наименование детали
Цена
1
BODY,MAIN-TS ORANGE-ROUTED art. 2506-459
По запросу
2
RIVET,PLASTIC-REINSTALLABLE art. 0423-494
По запросу
3
Fender, Rear - Left TS Orange art. 2406-131
По запросу
3
Fender, Rear - Right TS Orange art. 2406-130
По запросу
4
CLIP,FENDER MOUNTING art. 0423-459
По запросу
5
Винт Arctic Cat art. 8476-616
По запросу
6
Washer art. 8050-212
По запросу
7
NUT,LOCK-NSL M6-1.0 SS art. 0624-250
По запросу
8
Bracket, Mounting - Rear Fender - Left art. 1506-305
По запросу
8
Bracket, Mounting - Rear Fender - Right art. 1506-306
По запросу
9
Гайка art. 0423-357
По запросу
10
CLAMP,FOOT GUARD-WELDT art. 1506-410
По запросу
11
Болт Arctic Cat art. 0423-419
По запросу
12
GUARD,FOOT-LH-PAINTED art. 1506-412
По запросу
12
GUARD,FOOT-RH-PAINTED art. 1506-411
По запросу
13
PANEL,TRIM-LH-BLACK art. 1406-448
По запросу
13
PANEL,TRIM-RH-BLACK art. 1406-447
По запросу
14
NUT,STAMPED-5/32 art. 0423-489
По запросу
15
FENDER,FRONT-LH-TS ORANGE art. 2406-129
По запросу
15
FENDER,FRONT-RH-TS ORANGE art. 2406-128
По запросу
16
WIREFORM,LH-PAINTED (PLATNUM) art. 1506-302
По запросу
16
WIREFORM, RH-PAINTED (PLATNUM) art. 1506-301
По запросу
17
Clip, Retaining art. 0623-269
По запросу
18
COVER,TANK-TS ORANGE art. 2406-127
По запросу
