модель 2008 года
- Модель DVX 250
- Код модели Черно-красный [A2008KSE2BUSD]

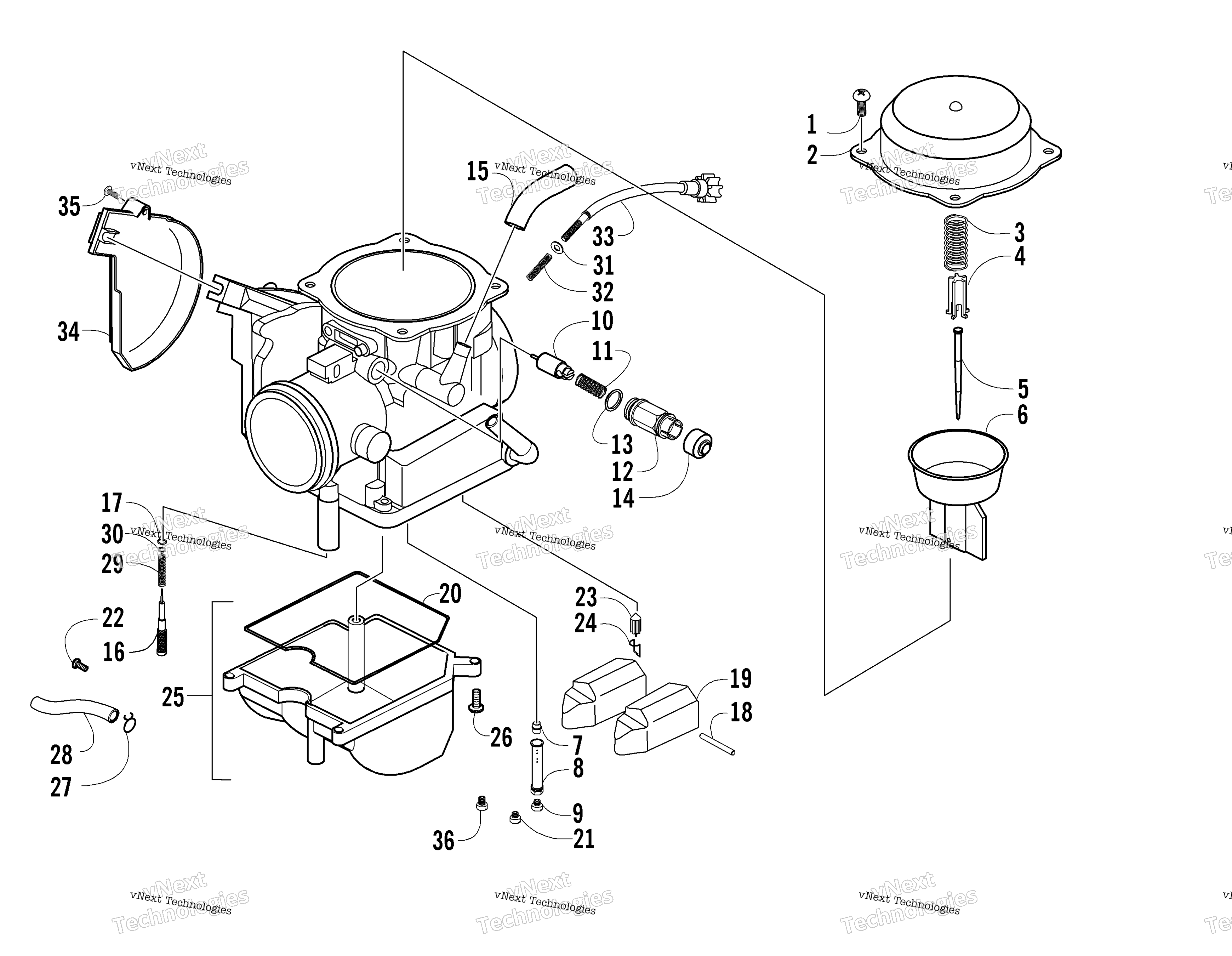

Схема узла карбюратора для Черно-красный [A2008KSE2BUSD]
Схема
Детали
Номер
Наименование детали
Цена
0
CARBURETOR ASSY art. 3305-537
По запросу
1
SCREW, TOP COVER art. 5507-002
По запросу
2
COVER, TOP art. 5507-051
По запросу
3
COIL SPRING art. 3305-432
По запросу
4
SPRING SEAT art. 3305-538
По запросу
5
JET NEEDLE COMP art. 3305-540
По запросу
6
VACUUM PISTON COMP art. 3306-721
По запросу
7
NEEDLE JET art. 5507-245
По запросу
8
HOLDER, NEEDLE- JET art. 5507-047
По запросу
9
MAIN JET (115) art. 5507-126
По запросу
10
STARTER VALVE art. 5507-022
По запросу
11
SPRING art. 5507-023
По запросу
12
CAP art. 5507-025
По запросу
13
O-RING art. 5507-024
По запросу
14
RUBBER CAP art. 5507-026
По запросу
15
TUBE, VENT art. 5507-083
По запросу
16
PILOT SCREW art. 3305-442
По запросу
17
O-RING art. 3304-237
По запросу
18
ARM PIN art. 3304-451
По запросу
19
Поплавок Arctic Cat art. 5507-039
от 3 119 ₽
20
O-RING, FLOAT CHAMBER art. 5507-068
По запросу
21
JET,SLOW #38 art. 5507-246
По запросу
22
SCREW, DRAIN art. 5507-050
По запросу
23
FLOAT VALVE COMP (inc. 24) art. 3304-242
По запросу
24
SPECIAL CLIP art. 3304-249
По запросу
25
FLOAT CHAMBER ASSY art. 5507-249
По запросу
26
SCREW art. 5507-017
По запросу
27
TUBE CLIP art. 3304-474
По запросу
28
RUBBER PIPE art. 3306-882
По запросу
29
SPRING art. 5507-226
По запросу
30
PLAIN WASHER art. 5507-225
По запросу
31
WASHER art. 5507-028
По запросу
32
SPRING art. 5507-029
По запросу
33
STOP SCREW art. 3305-437
По запросу
34
COVER art. 3305-441
По запросу
35
SCREW(TOP COVER) art. 5507-037
По запросу
36
STARTER, JET 65 art. 5507-058
По запросу
