модель 2008 года
- Модель DVX 250
- Код модели Черно-красный [A2008KSE2BUSD]

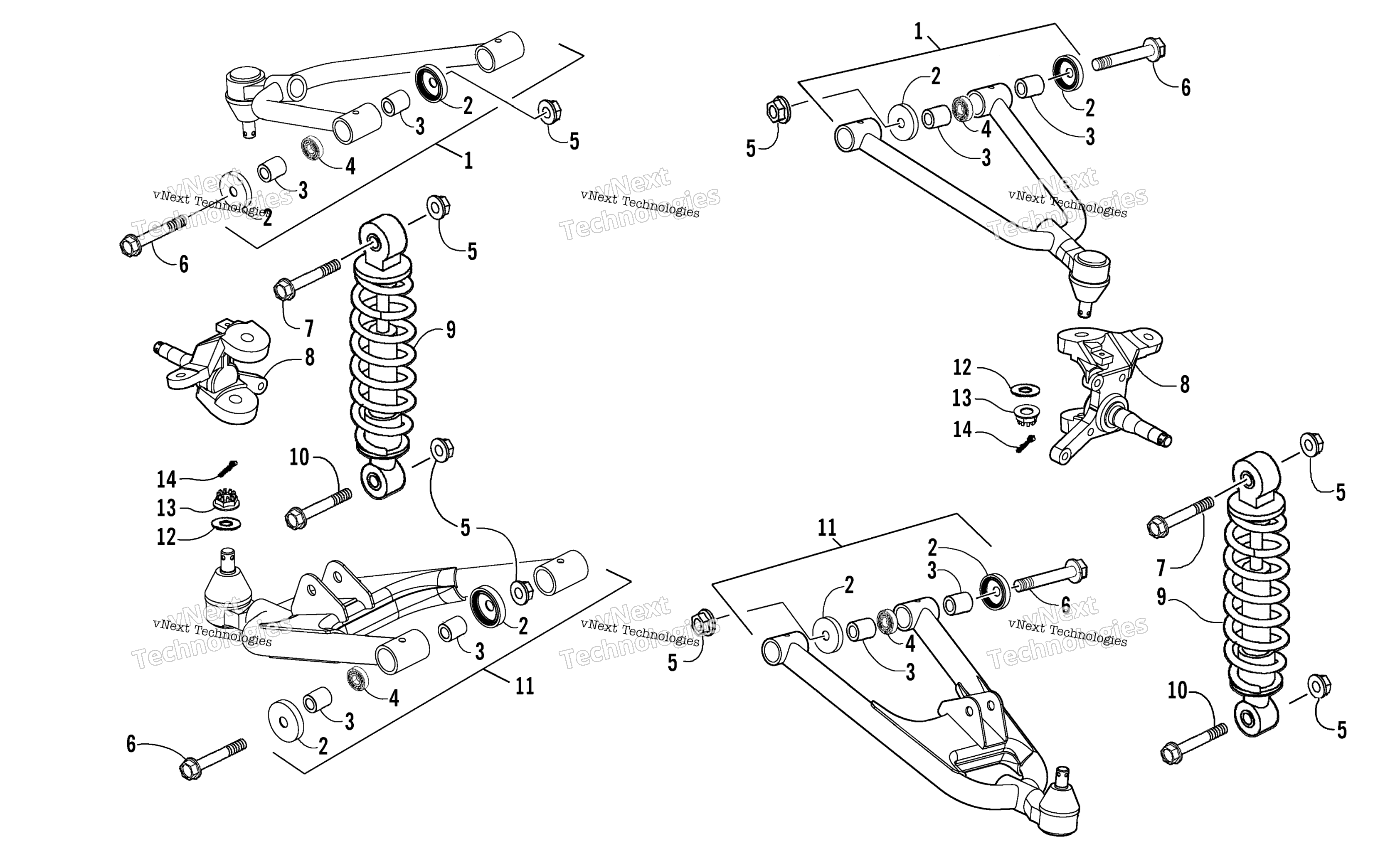

Схема узла передней подвески для Черно-красный [A2008KSE2BUSD]
Схема
Детали
Номер
Наименование детали
Цена
1
ARM ASSY LEFT UP SWING (inc. 2-4) art. 3304-374
По запросу
1
ARM ASSY R UP SWING (inc. 2-4) art. 3304-371
По запросу
2
OIL SEAL 18*26*4 art. 3304-090
По запросу
3
COLLAR SWING ARM art. 3304-689
По запросу
4
BEARING BALL RADIAL 6000 art. 3304-199
По запросу
5
NUT,HEX FL CLINCH LOCK M10-1.25 Z&Y art. 3323-178
По запросу
6
BOLT FLANGE 10*57 art. 3304-182
По запросу
7
SCREW,CAP-HFH M10X1.25X40 art. 3303-376
По запросу
8
SHAFT ASSY R STEERING art. 3304-336
По запросу
8
SHAFT ASSY L STEERING art. 3304-337
По запросу
9
Cushion, Front - Assembly art. 3304-347
По запросу
10
BOLT FLANGE 10*50 art. 3304-595
По запросу
11
A-Arm Assembly - Lower Left (inc. 2-4) art. 3304-375
По запросу
11
A-Arm Assembly - Lower Right (inc. 2-4) art. 3304-373
По запросу
12
WASHER PLAIN 12*26*2.3 art. 3303-335
По запросу
13
NUT CASTLE 12MM art. 3303-328
По запросу
14
PIN SPLIT 3.0*25 30251 CPN art. 3303-470
По запросу
