модель 2008 года
- Модель DVX 90
- Код модели Черно-красный (A2008KSB2BUSD)

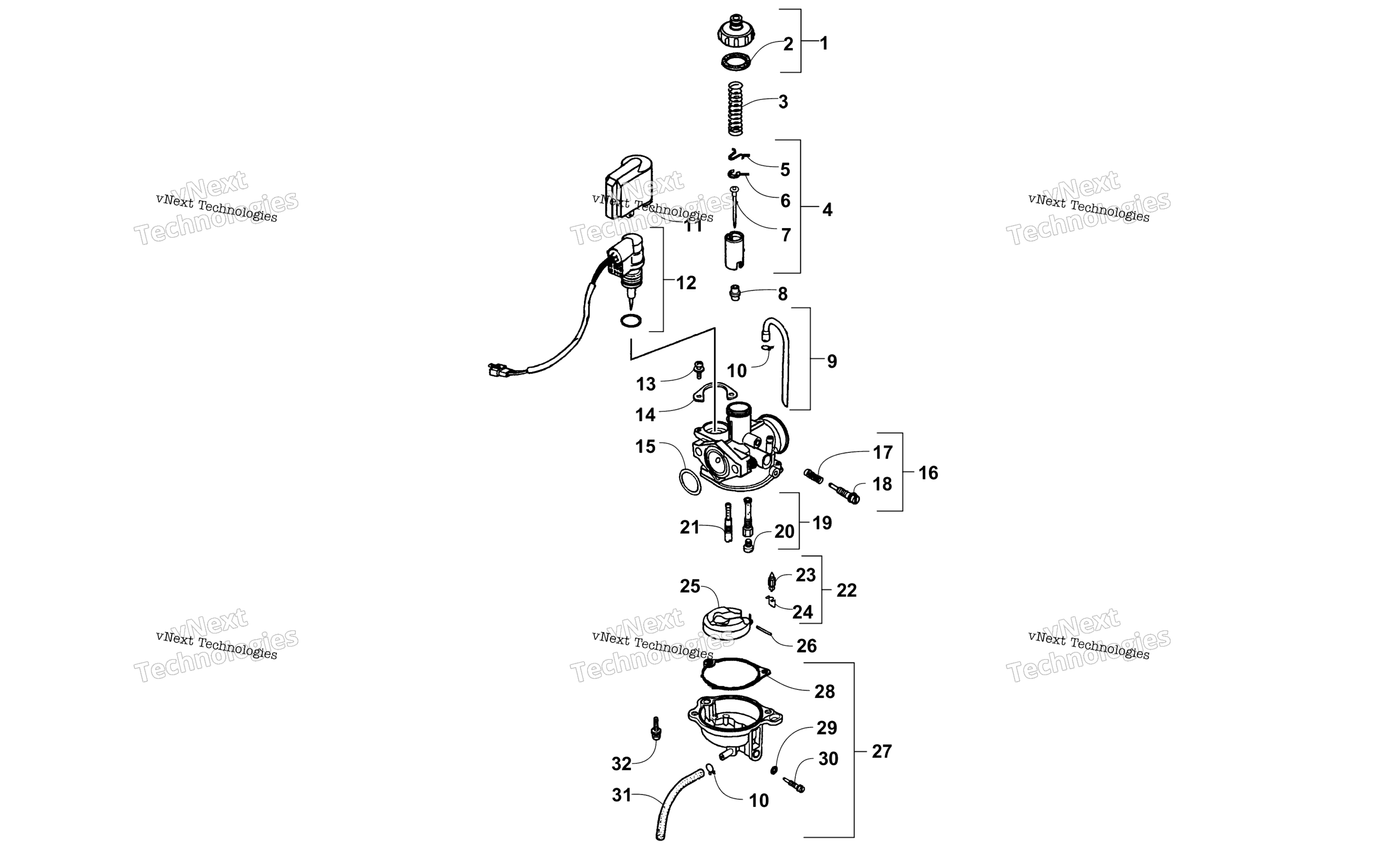

Схема узла карбюратора для Черно-красный (A2008KSB2BUSD)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Carburetor Assembly art. 3305-529
По запросу
1
TOP SET (inc. 2) art. 3304-462
По запросу
2
TOP GASKET art. 3304-463
По запросу
3
COMPR SPRING art. 3304-464
По запросу
4
THROTTLE VALVE ASSY (90cc) (inc. 5-7) art. 3306-905
По запросу
5
NEEDLE CLIP PLATE art. 3304-465
По запросу
6
BAR CLIP art. 3304-466
По запросу
7
Not A Serviceable Item art. 0
По запросу
8
NEEDLE JET art. 3304-468
По запросу
9
RUBBER PIPE ASSY (inc. 9) art. 3304-472
По запросу
10
TUBE CLIP (RB 3304-474) art. 3304-474
По запросу
11
HOLDER CAP art. 3304-469
По запросу
12
AUTO BY-STARTER ASSY art. 3304-470
По запросу
13
SCREW art. 5507-117
По запросу
14
SET PLATE art. 3304-471
По запросу
15
O-RING art. 3304-488
По запросу
16
ADJUST SCREW ASSY (inc. 17-18) art. 3305-446
По запросу
17
COMPR SPG art. 3305-444
По запросу
18
STOP SCREW art. 3304-478
По запросу
19
NEEDLE JET HOLDER ASSY (inc. 20) art. 3304-479
По запросу
20
MAIN JET (78) Optional art. 5507-220
По запросу
20
JET (M.J) art. 3304-482
По запросу
20
MAIN JET (75) Optional art. 5507-170
По запросу
21
JET (S.J) art. 3304-489
По запросу
22
FLOAT VALVE ASSY (inc. 23-24) art. 3304-490
По запросу
23
FLOAT VALVE art. 3306-752
По запросу
24
CLIP art. 3304-484
По запросу
25
FLOAT COMP art. 3304-491
По запросу
26
FLOAT ARM PIN art. 3304-485
По запросу
27
FLOAT CHAMBER BODY ASSY (inc. 28-31) art. 3304-486
По запросу
28
GASKET,FLOAT CHAMBER art. 3305-569
По запросу
29
O-RING art. 3304-239
По запросу
30
DRAIN SCREW PAN art. 3304-243
По запросу
31
TUBE,DRAIN art. 3305-248
По запросу
32
SCREW WASHER 4*14 **D19KT-006-1900 art. 3303-320
По запросу
