модель 2010 года
- Модель DVX 300
- Код модели Белый [A2010KSF2BUSF]

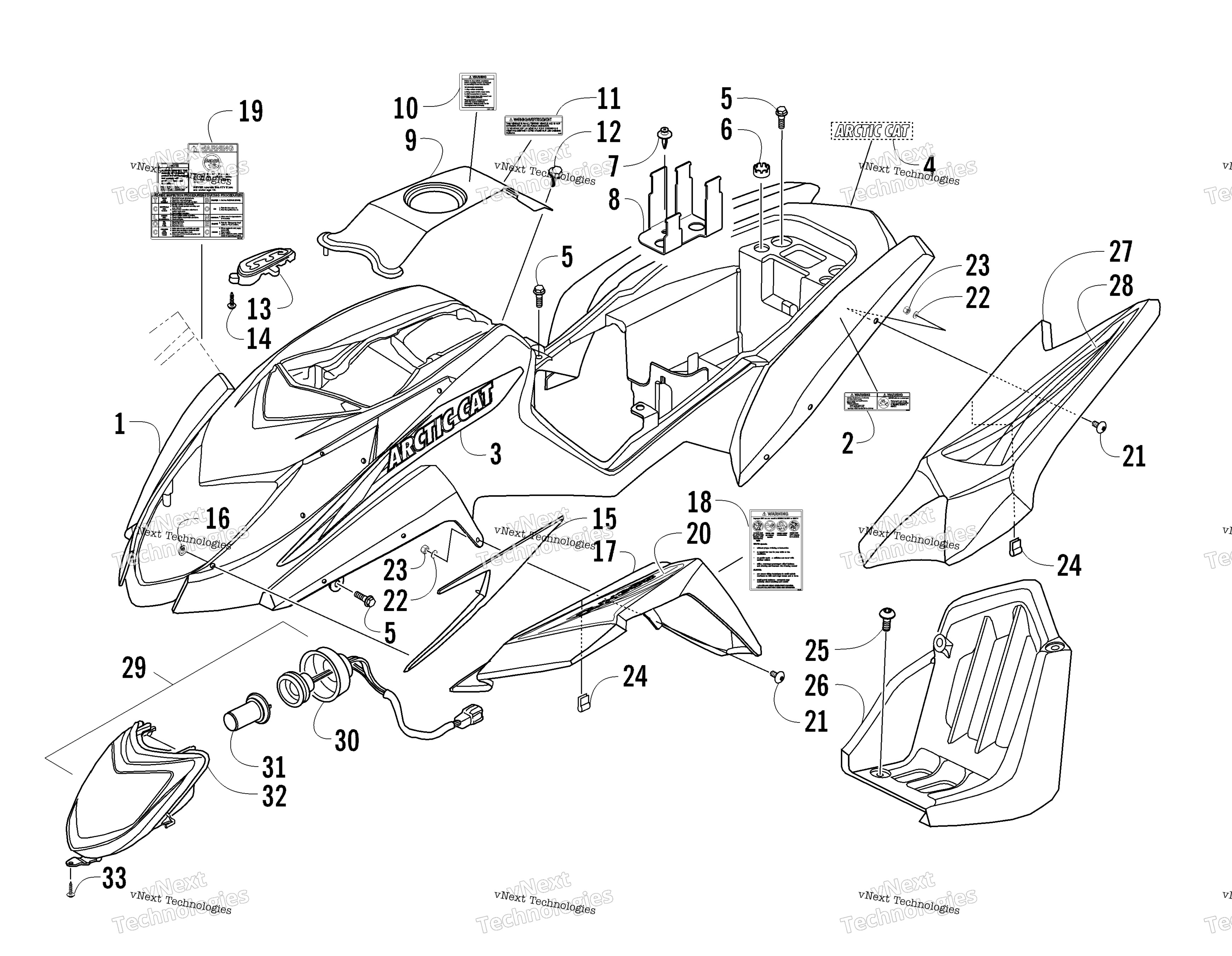

Схема узла панели кузова и фары для Белый [A2010KSF2BUSF]
Схема
Детали
Номер
Наименование детали
Цена
1
Body, Main Black (inc. 2) art. 3306-114
По запросу
2
DECAL,TIRE PRESSURE/PASSENGER art. 2411-256
По запросу
3
DECAL,TANK-RH (DVX 300) art. 1411-972
По запросу
3
DECAL,TANK-LH (DVX 300) art. 1411-973
По запросу
4
DECAL,"ARCTIC CAT"-WHT art. 0411-762
По запросу
5
BOLT WASHER 6*16 art. 3304-587
По запросу
6
RUBBER REAR FENDER art. 3303-232
По запросу
7
CLIP FENDER art. 3304-057
По запросу
8
STAY START MAG SW art. 3304-339
По запросу
9
COVER ASSY,TANK (BLACK W/DECALS) (inc. 10-11) art. 3306-111
По запросу
10
DECAL,WARNING-REVERSE art. 1411-109
По запросу
11
Decal, Warning - Not for Highways art. 1411-577
По запросу
12
BOLT WASH 5*16 art. 3304-029
По запросу
13
GUIDE COVER CHANGE HANDLE art. 3304-381
По запросу
14
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
15
PANEL L TRIM (WHITE) art. 3305-676
По запросу
15
PANEL R TRIM (WHITE) art. 3305-675
По запросу
16
NUT STAMPED art. 3304-418
По запросу
17
FENDER ASSY,L FRONT (WHITE W/DECALS) (inc. 18) art. 3306-113
По запросу
17
FENDER ASSY,R FRONT (WHITE W/DECALS) (inc. 19) art. 3306-112
По запросу
18
Decal, Warning - General art. 1411-932
По запросу
19
DECAL,WARNING-DVX PRE RIDE art. 1411-945
По запросу
20
DECAL,FR FENDER-RH (DVX 300) art. 1411-974
По запросу
20
DECAL,FR FENDER-LH (DVX 300) art. 1411-975
По запросу
21
BOLT SPECIAL 6*16 art. 3304-406
По запросу
22
WASHER PLAIN 7MM art. 3304-432
По запросу
23
NUT LOCK art. 3304-431
По запросу
24
CLIP FENDER MOUNTNG art. 3304-683
По запросу
25
BOLT SPECIAL 6*16 art. 3304-404
По запросу
26
Mudguard, Floor - Left art. 3306-051
По запросу
26
Mudguard, Floor - Right art. 3306-050
По запросу
27
FENDER L REAR (WHITE) art. 3305-680
По запросу
27
FENDER R REAR (WHITE) art. 3305-679
По запросу
28
DECAL,RR FENDER-RH (DVX) art. 1411-970
По запросу
28
DECAL,RR FENDER-LH (DVX) art. 1411-971
По запросу
29
LIGHT ASSY R HEAD (inc. 30-32) art. 3304-280
По запросу
30
SOCKET COMP art. 3304-282
По запросу
31
BULB HEAD LIGHT art. 3303-846
По запросу
32
UNIT HEAD LIGHT art. 3304-281
По запросу
33
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
