модель 2011 года
- Модель DVX 300
- Код модели Зеленый [A2011KSF2BUSZ]

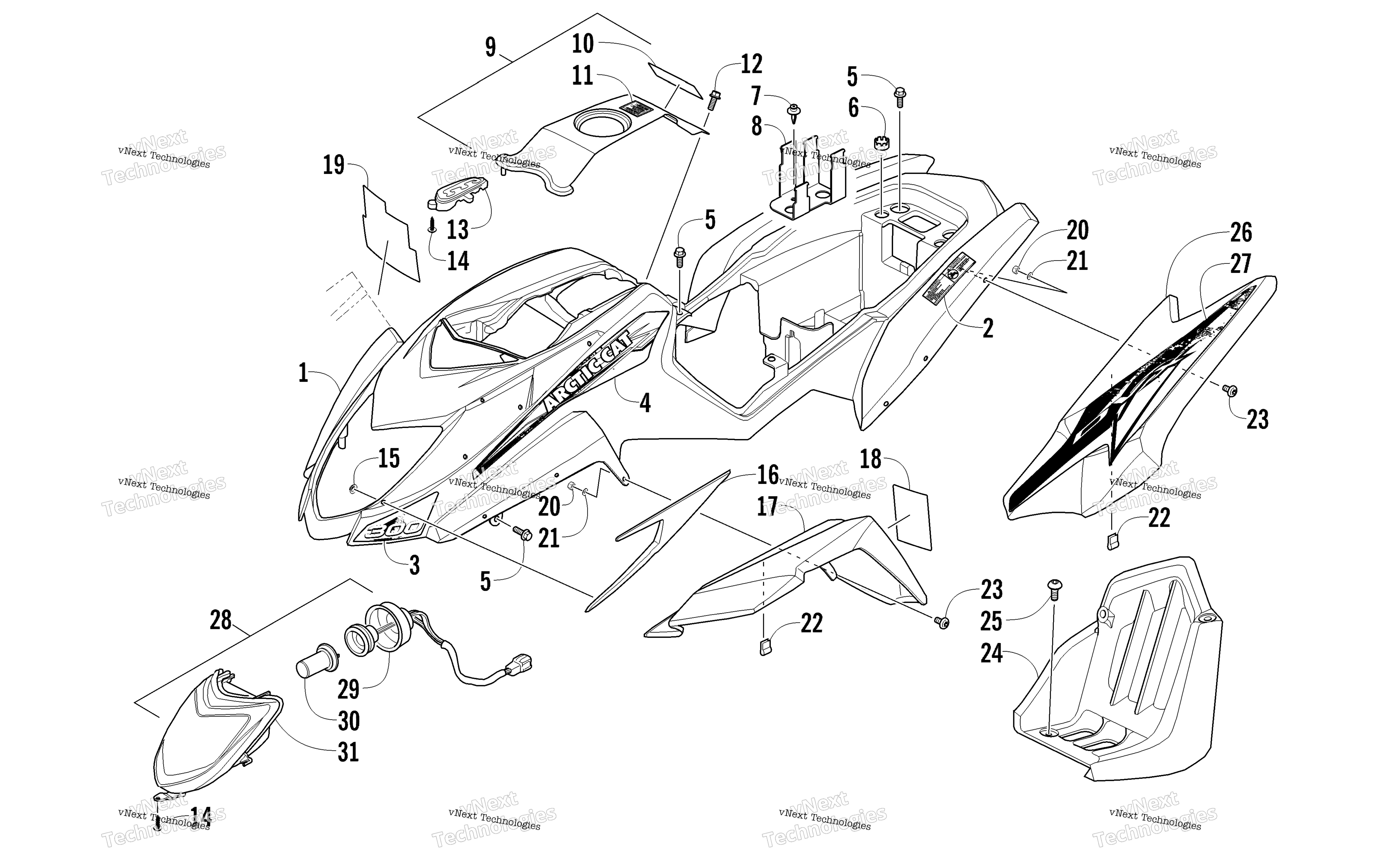

Схема узла панели кузова и фары для Зеленый [A2011KSF2BUSZ]
Схема
Детали
Номер
Наименование детали
Цена
1
BODY ASSY,MAIN (WHITE W/ DECALS) (inc. 2) art. 3306-198
По запросу
2
DECAL,TIRE PRESSURE/PASSENGER art. 2411-256
По запросу
3
DECAL,FRONT-LEFT (300 DVX) art. 2411-500
По запросу
4
Decal, Side - “Arctic Cat” - Right art. 2411-490
По запросу
4
Decal, Side - “Arctic Cat” - Left art. 2411-491
По запросу
5
BOLT WASHER 6*16 art. 3304-587
По запросу
6
RUBBER REAR FENDER art. 3303-232
По запросу
7
CLIP FENDER art. 3304-057
По запросу
8
STAY START MAG SW art. 3304-339
По запросу
9
COVER ASSY,TANK (BLACK W/DECALS) (inc. 10-11) art. 3306-111
По запросу
10
DECAL,WARNING-REVERSE art. 1411-109
По запросу
11
Decal, Warning - Not for Highways art. 1411-577
По запросу
12
BOLT WASH 5*16 art. 3304-029
По запросу
13
GUIDE COVER CHANGE HANDLE art. 3304-381
По запросу
14
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
15
NUT STAMPED art. 3304-418
По запросу
16
PANEL L TRIM (LIME) art. 3304-386
По запросу
16
PANEL R TRIM (LIME) art. 3304-384
По запросу
17
FENDER ASSY,L FRONT (LIME W/DECALS) (inc. 18) art. 3306-201
По запросу
17
FENDER ASSY,R FRONT (LIME W/DECALS) (inc. 19) art. 3306-200
По запросу
18
Decal, Warning - General art. 1411-932
По запросу
19
DECAL,WARNING-DVX PRE RIDE art. 1411-945
По запросу
20
NUT LOCK art. 3304-431
По запросу
21
WASHER PLAIN 7MM art. 3304-432
По запросу
22
CLIP FENDER MOUNTNG art. 3304-683
По запросу
23
BOLT SPECIAL 6*16 art. 3304-406
По запросу
24
Mudguard, Floor - Right art. 3306-050
По запросу
24
Mudguard, Floor - Left art. 3306-051
По запросу
25
BOLT SPECIAL 6*16 art. 3304-404
По запросу
26
FENDER L REAR (LIME) art. 3304-398
По запросу
26
FENDER R REAR (LIME) art. 3304-394
По запросу
27
DECAL,FENDER-REAR-LH (300 DVX) art. 2411-493
По запросу
27
DECAL,FENDER-REAR-RH (300 DVX) art. 2411-492
По запросу
28
LIGHT ASSY R HEAD (inc. 29-31) art. 3304-280
По запросу
29
SOCKET COMP art. 3304-282
По запросу
30
BULB HEAD LIGHT art. 3303-846
По запросу
31
UNIT HEAD LIGHT art. 3304-281
По запросу
