модель 2011 года
- Модель DVX 300
- Код модели Бело-зеленый [A2011KSF2BEOJ]

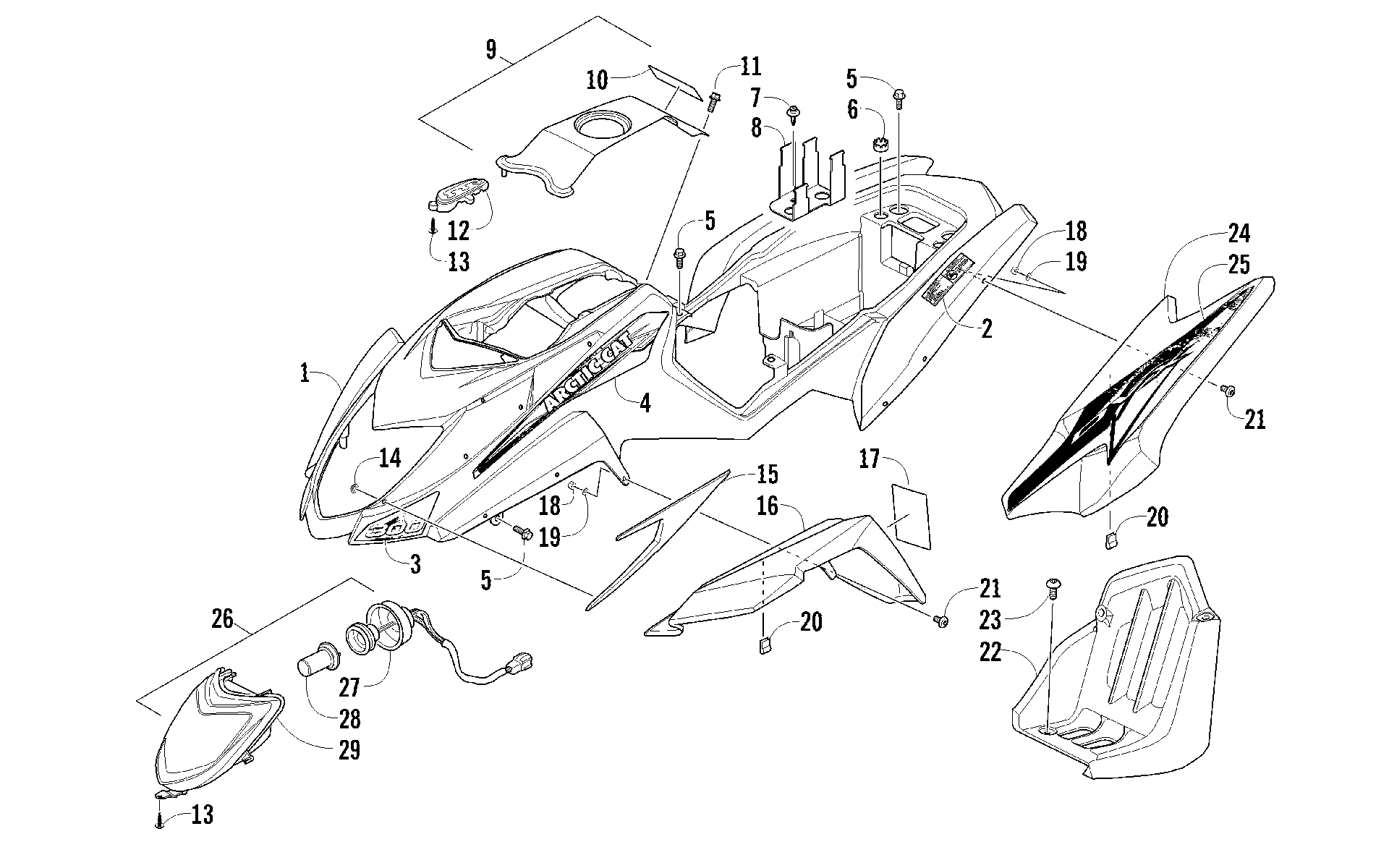

Схема узла панели кузова и фары [96099] для Бело-зеленый [A2011KSF2BEOJ]
Схема
Детали
![Узел панели кузова и фары [96099]](/upload/schemas/633da7f5315602.28224321.gif)
Номер
Наименование детали
Цена
1
BODY ASSY,MAIN (WHITE W/ DECALS) (inc. 2) art. 3306-198
По запросу
2
DECAL,TIRE PRESSURE/PASSENGER art. 2411-256
По запросу
3
DECAL,FRONT-LEFT (300 DVX) art. 2411-500
По запросу
4
Decal, Side - “Arctic Cat” - Right art. 2411-490
По запросу
4
Decal, Side - “Arctic Cat” - Left art. 2411-491
По запросу
5
BOLT WASHER 6*16 art. 3304-587
По запросу
6
RUBBER REAR FENDER art. 3303-232
По запросу
7
CLIP FENDER art. 3304-057
По запросу
8
STAY START MAG SW art. 3304-339
По запросу
9
Cover, Gas Tank - Black (inc. 10) art. 3306-096
По запросу
10
DECAL,WARNING-REVERSE art. 1411-109
По запросу
11
BOLT WASH 5*16 art. 3304-029
По запросу
12
GUIDE COVER CHANGE HANDLE art. 3304-381
По запросу
13
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
14
NUT STAMPED art. 3304-418
По запросу
15
PANEL L TRIM (LIME) art. 3304-386
По запросу
15
PANEL R TRIM (LIME) art. 3304-384
По запросу
16
FENDER L FR (LIME) art. 3304-390
По запросу
16
FENDER R FR (LIME) art. 3304-388
По запросу
17
DRIVE WARNING LIST ON ROAD (ACE) art. 3304-806
По запросу
18
NUT LOCK art. 3304-431
По запросу
19
WASHER PLAIN 7MM art. 3304-432
По запросу
20
CLIP FENDER MOUNTNG art. 3304-683
По запросу
21
BOLT SPECIAL 6*16 art. 3304-406
По запросу
22
Mudguard, Floor - Right art. 3306-050
По запросу
22
Mudguard, Floor - Left art. 3306-051
По запросу
23
BOLT SPECIAL 6*16 art. 3304-404
По запросу
24
FENDER L REAR (LIME) art. 3304-398
По запросу
24
FENDER R REAR (LIME) art. 3304-394
По запросу
25
DECAL,FENDER-REAR-LH (300 DVX) art. 2411-493
По запросу
25
DECAL,FENDER-REAR-RH (300 DVX) art. 2411-492
По запросу
26
LIGHT ASSY R HEAD (inc. 27-29) art. 3304-280
По запросу
27
SOCKET COMP art. 3304-282
По запросу
28
BULB HEAD LIGHT art. 3303-846
По запросу
29
UNIT HEAD LIGHT art. 3304-281
По запросу
