модель 2013 года
- Модель DVX 300
- Код модели Оранжевый EU [A2013KSF2BEUK]

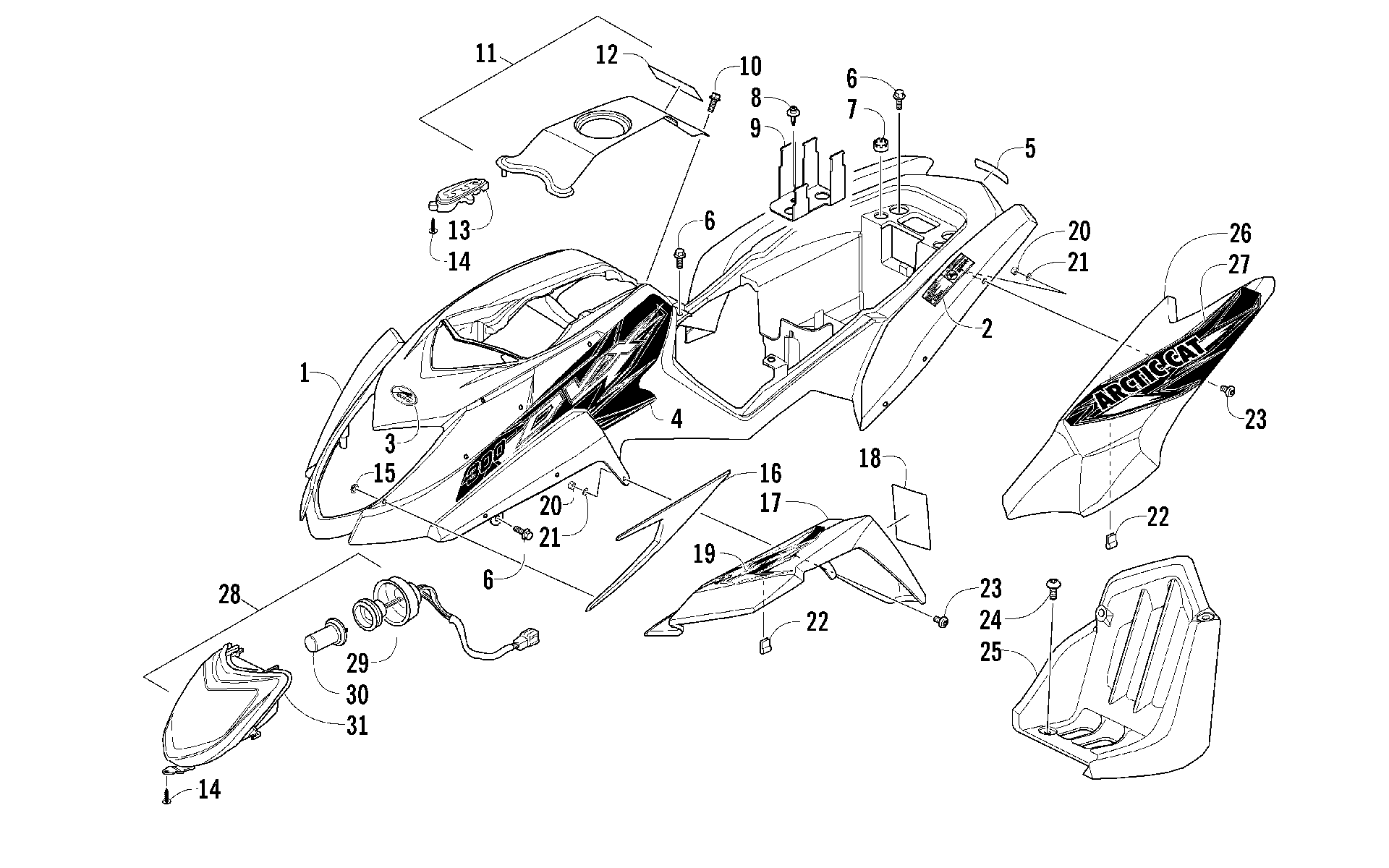

Схема узла панели кузова и фары [98386] для Оранжевый EU [A2013KSF2BEUK]
Схема
Детали
![Узел панели кузова и фары [98386]](/upload/schemas/633e97585fbfb5.25128553.gif)
Номер
Наименование детали
Цена
1
BODY ASSY,MAIN-W/DECALS (ORANGE) (inc. 2) art. 3306-696
По запросу
2
DECAL,TIRE PRESSURE/PASSENGER art. 2411-256
По запросу
3
Decal, "Arctic Cat" art. 9611-751
По запросу
4
DECAL,TANK-DVX 300-ORN-RH art. 3411-022
По запросу
4
DECAL,TANK-DVX 300-ORN-LH art. 3411-023
По запросу
5
Decal - "Arctic Cat" - White art. 0411-814
По запросу
6
BOLT WASHER 6*16 art. 3304-587
По запросу
7
RUBBER REAR FENDER art. 3303-232
По запросу
8
CLIP FENDER art. 3304-057
По запросу
9
STAY START MAG SW art. 3304-339
По запросу
10
BOLT WASH 5*16 art. 3304-029
По запросу
11
Cover, Gas Tank - Black (inc. 12) art. 3306-096
По запросу
12
DECAL,WARNING-REVERSE art. 1411-109
По запросу
13
GUIDE COVER CHANGE HANDLE art. 3304-381
По запросу
14
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
15
NUT STAMPED art. 3304-418
По запросу
16
PANEL R TRIM (BLACK) art. 3304-383
По запросу
16
PANEL TRIM LH-BLACK art. 3304-517
По запросу
17
FENDER L FRONT (ORANGE) art. 3306-699
По запросу
17
FENDER R FRONT (ORANGE) art. 3306-698
По запросу
18
DRIVE WARNING LIST ON ROAD (ACE) art. 3304-806
По запросу
19
DECAL,FENDER-FRONT-LH (DVX 300) art. 3411-021
По запросу
19
DECAL,FENDER-FRONT-RH (DVX 300) art. 3411-020
По запросу
20
NUT LOCK art. 3304-431
По запросу
21
WASHER PLAIN 7MM art. 3304-432
По запросу
22
CLIP FENDER MOUNTNG art. 3304-683
По запросу
23
BOLT SPECIAL 6*16 art. 3304-406
По запросу
24
BOLT SPECIAL 6*16 art. 3304-404
По запросу
25
Mudguard, Floor - Right art. 3306-050
По запросу
25
Mudguard, Floor - Left art. 3306-051
По запросу
26
Fender, Rear - Left Orange art. 3306-703
По запросу
26
Fender, Rear - Right Orange art. 3306-702
По запросу
27
Decal, Fender - Rear Left art. 3411-025
По запросу
27
Decal, Fender - Rear Right art. 3411-024
По запросу
28
LIGHT ASSY R HEAD (inc. 29-31) art. 3304-280
По запросу
29
SOCKET COMP art. 3304-282
По запросу
30
BULB HEAD LIGHT art. 3303-846
По запросу
31
UNIT HEAD LIGHT art. 3304-281
По запросу
