модель 2006 года
- Модель DS250
- Код модели DS 250, CE

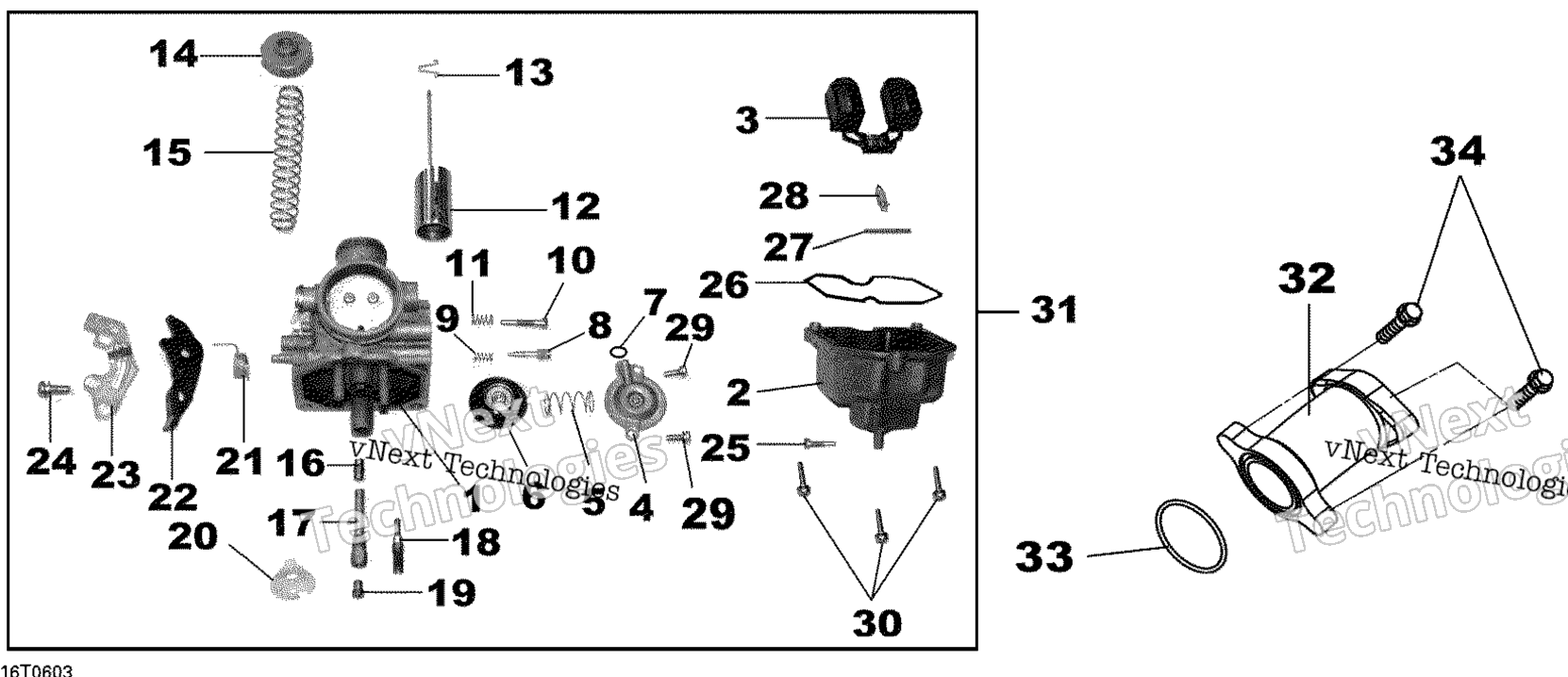

Схема карбюратора для DS 250, CE
Схема
Детали
Номер
Наименование детали
Цена
1
Not Available As Spare Parts art. NASP/NDPR
По запросу
2
Not Available As Spare Parts art. NASP/NDPR
По запросу
3
Not Available As Spare Parts art. NASP/NDPR
По запросу
4
Not Available As Spare Parts art. NASP/NDPR
По запросу
5
Not Available As Spare Parts art. NASP/NDPR
По запросу
6
Diaphragm art. S120A106H9900
По запросу
7
0-ring art. SW935330000
По запросу
8
Screw art. S1014240H9900
По запросу
9
Spring art. S1300KG8H9010
По запросу
10
Screw art. SW957601000
По запросу
11
Spring art. S1300KG8H0010
По запросу
12
Throttle Valve art. SN50272C00
По запросу
13
Clip art. SW957413000
По запросу
14
Cover art. SK5900760100
По запросу
15
Spring art. S1300185H9920
По запросу
16
Jet Needle art. S101043FH9900
По запросу
17
Needle Jet Holder art. SN41315A00
По запросу
18
Jet art. SD1424KAG0100
По запросу
19
Jet art. S991013931050
По запросу
20
Jet Holder art. S1012382H0140
По запросу
21
Spring art. S1305491H9901
По запросу
22
Choke Lever art. S1113HB7H6710
По запросу
23
Throttle Cable Support art. SD1141A630100
По запросу
24
Not Available As Spare Parts art. NASP/NDPR
По запросу
25
Drain Screw art. SK3500760200
По запросу
26
Gasket art. SK3500760200
По запросу
27
Pin art. SW952525250
По запросу
28
Needle Valve art. S16155ZG8L100
По запросу
29
Not Available As Spare Parts art. NASP/NDPR
По запросу
30
Not Available As Spare Parts art. NASP/NDPR
По запросу
31
Carburetor Ass’y art. S16100RB1000
По запросу
32
Inner Pipe art. S1711ARCA000
По запросу
33
O-ring art. S91308HMA000
По запросу
34
Flanged Bolt M6 X 22 art. S960010602500
По запросу
