модель 2007 года
- Модель DS90
- Код модели Mini DS 90 4-strokes

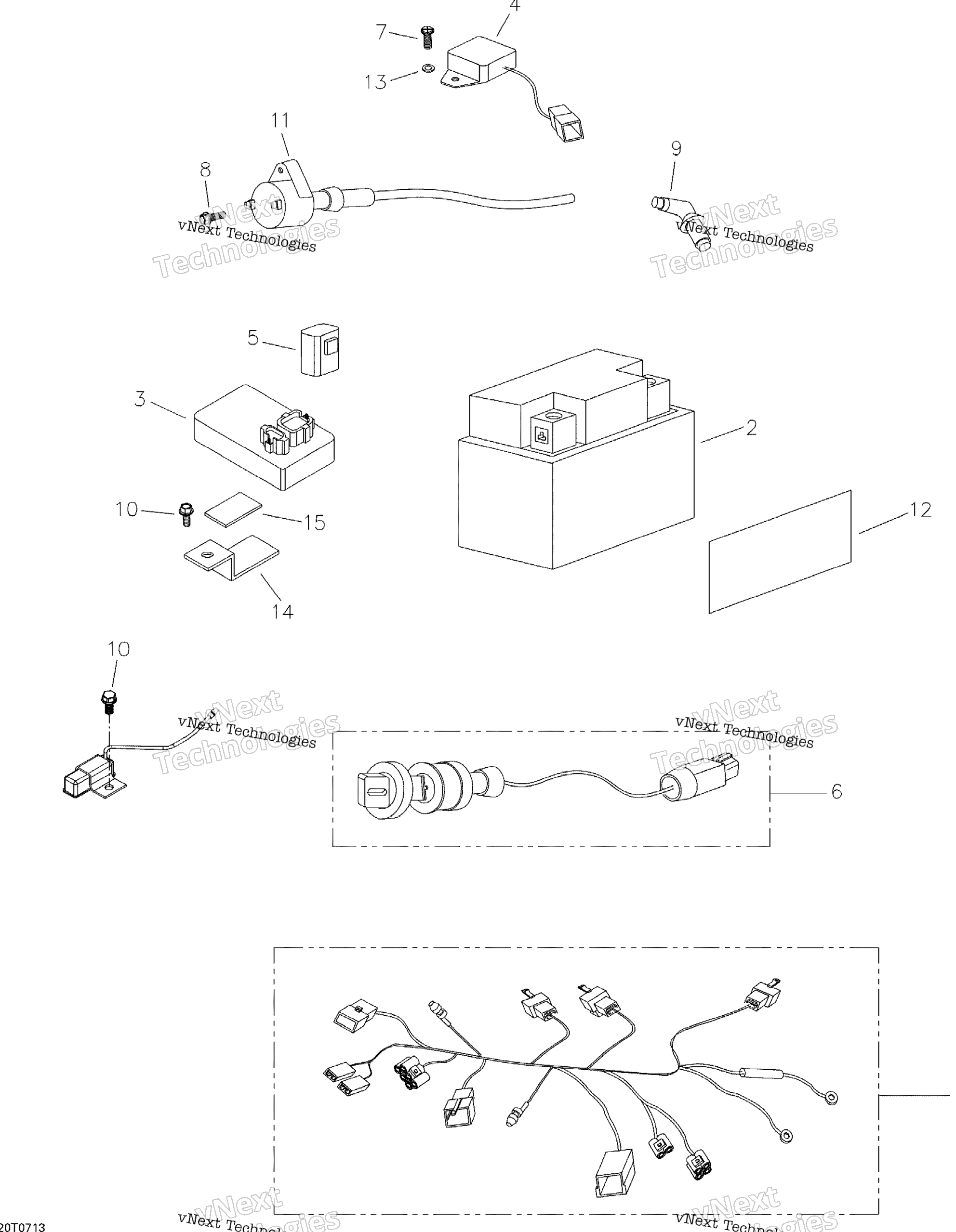

Схема электрооборудования System для Mini DS 90 4-strokes
Схема
Детали
Номер
Наименование детали
Цена
1
Main Wire Harness art. A32100238000
По запросу
2
Battery art. A31500166000
По запросу
3
C.d.i. Unit art. A3041017500A
По запросу
4
Regulator Rectifier art. A31600110000
По запросу
5
Starting Relay art. A38501152000
По запросу
6
Main Switch Ass’y art. A3510016600A
По запросу
7
Pan Head Phillips Bolt M5 X 12 art. A9350005012
По запросу
8
Hex. Washer Face Bolt M5 X 24 art. A960000502408
По запросу
9
Spark Plug Cap art. A30700168000
По запросу
10
Hex. Washer Face Bolt M6 X 12 art. A960000601210G
По запросу
11
High Tension Coil art. A30510175000
По запросу
12
Decal Warning Battery art. A87723116000
По запросу
13
Spring Washer, 6 X 12 X 1.5 art. A941110612015
По запросу
14
Battery Bracket art. A54317175000
По запросу
15
Sponge Pad art. A30414175000
По запросу
