модель 2009 года
- Модель TRX300X / EX
- Код модели TRX300X A

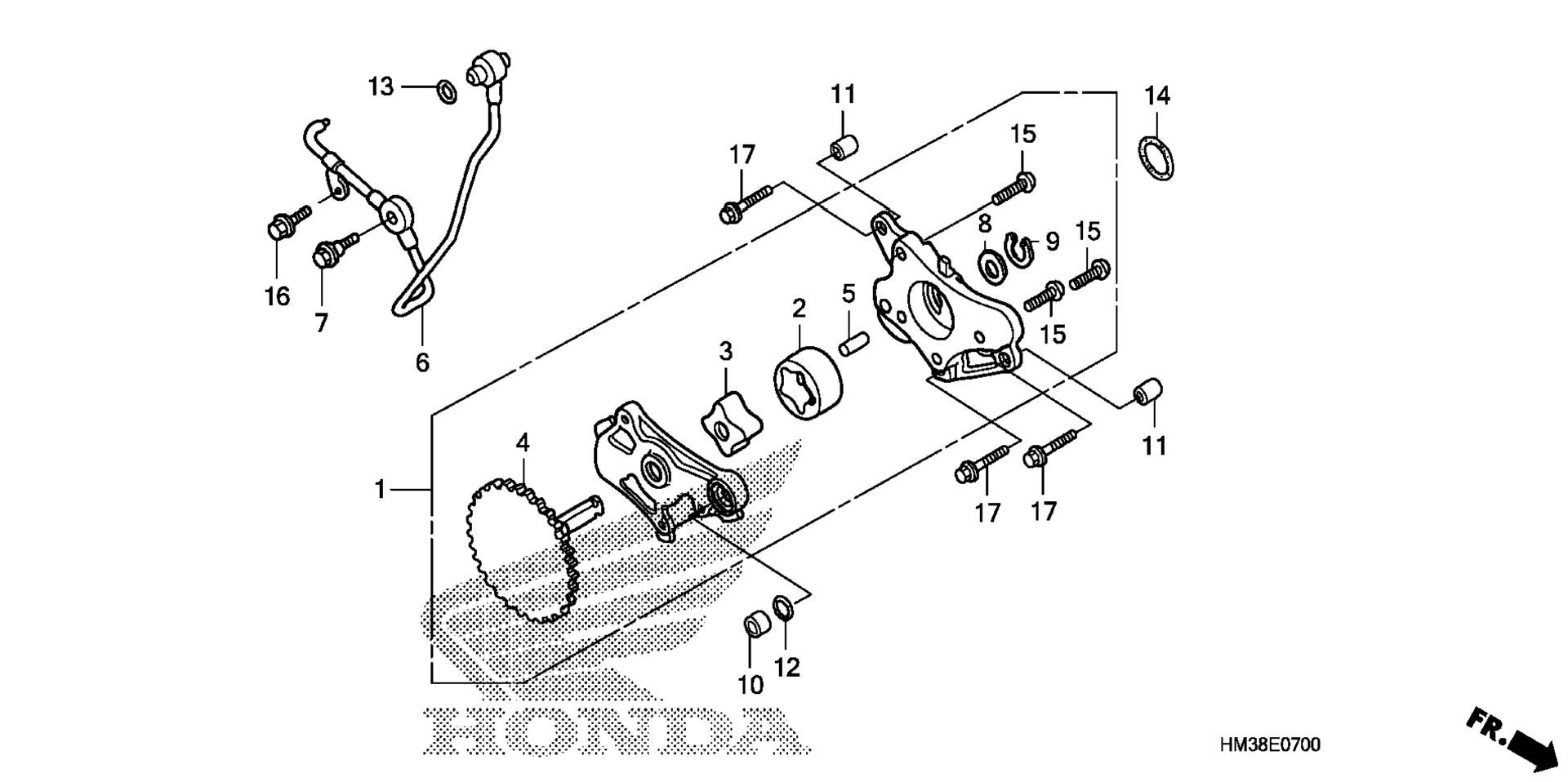

Схема масляного насоса для TRX300X A
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., OIL art. 15100-HC0-000
По запросу
2
ROTOR, OIL PUMP (OUTER) art. 15122-329-010
По запросу
3
ROTOR, OIL PUMP (INNER) art. 15123-329-010
По запросу
4
GEAR, OIL PUMP DRIVEN (34T) art. 15140-HC0-000
По запросу
5
ROLLER (6X8) art. 15141-KF0-000
По запросу
6
PIPE, OIL art. 15510-HM3-A60
По запросу
7
BOLT, FLANGE (7X18.5) art. 15532-HA0-000
По запросу
8
WASHER (8MM) art. 90465-HA0-000
По запросу
9
CIRCLIP (OUTER) (8MM) art. 90604-HA0-000
По запросу
10
PIN, DOWEL (10X10) art. 90702-MJ4-000
По запросу
11
PIN, DOWEL (8X10) art. 91103-429-000
По запросу
12
O-RING (10X2) (ARAI) art. 91304-HA5-003
По запросу
13
O-RING (8.2X1.5) art. 91308-MC7-000
По запросу
14
O-RING (17.0X2.5) (ARAI) art. 91333-KE5-003
По запросу
15
SCREW, PAN (5X22) art. 93500-05022-0A
По запросу
16
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
17
Болт 6х22 Honda art. 95701-06022-00
По запросу
