модель 2009 года
- Модель TRX400X / EX
- Код модели TRX400X 3A

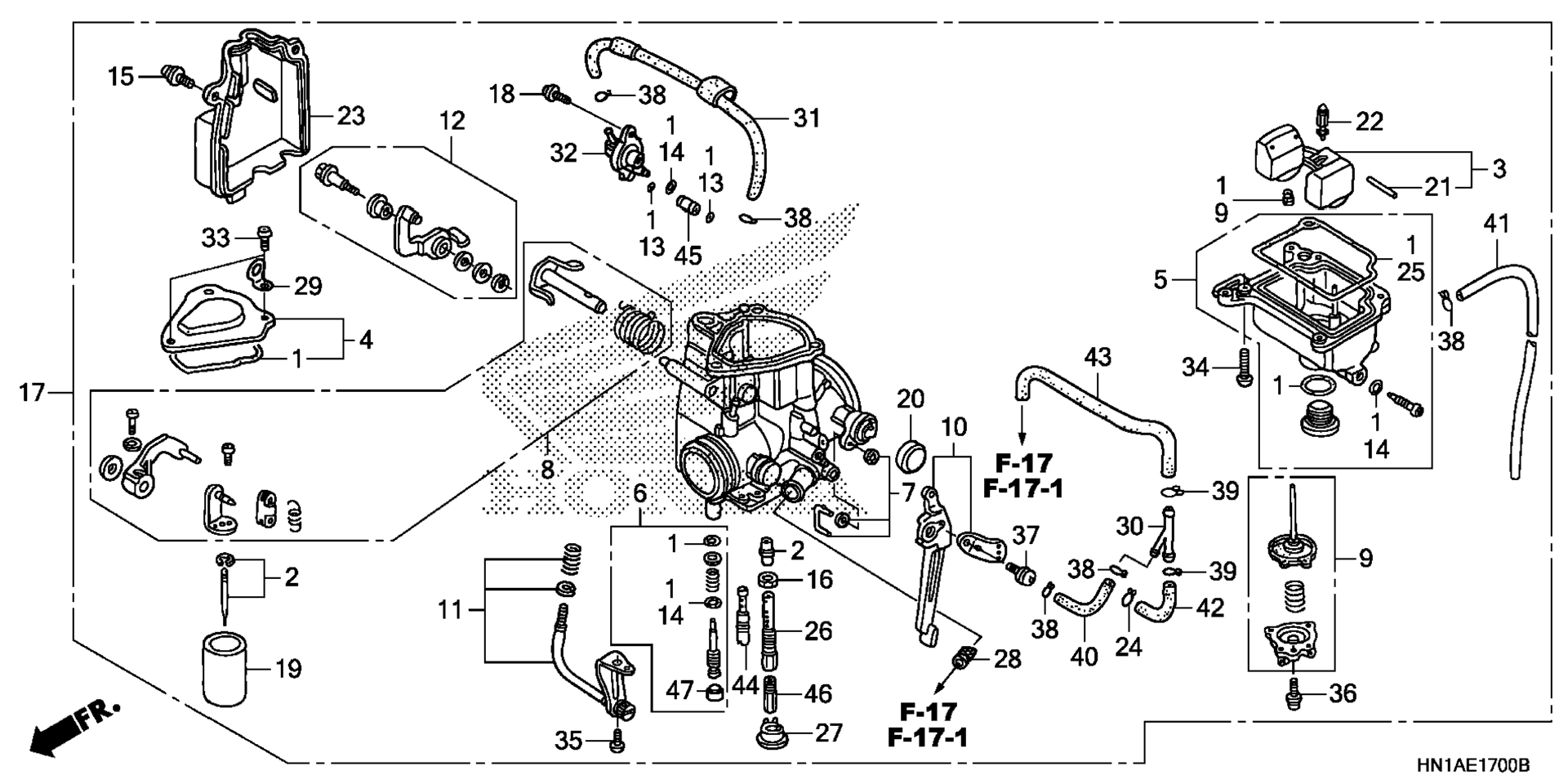

Схема карбюратора для TRX400X 3A
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-HN1-A42
По запросу
2
NEEDLE SET, JET art. 16012-HN1-A41
По запросу
3
FLOAT SET art. 16013-HN8-003
По запросу
4
TOP SET art. 16014-HN1-003
По запросу
5
CHAMBER SET, FLOAT art. 16015-HN1-A41
По запросу
6
SCREW SET art. 16016-HN1-A42
По запросу
7
ROD SET, CHOKE art. 16017-HN1-003
По запросу
8
ARM SET, LINK art. 16018-HN1-A41
По запросу
9
DIAPHRAGM SET, PUMP art. 16021-HN1-A41
По запросу
10
LEVER SET, CHOKE art. 16025-HM3-L00
По запросу
11
SCREW SET art. 16028-HN1-003
По запросу
12
ARM SET, PUMP art. 16031-HM3-L00
По запросу
13
O-RING (1.3X2.8) art. 16075-GHB-630
По запросу
14
O-RING (1.3X4.3) art. 16075-GHB-640
По запросу
15
SCREW-WASHER art. 16080-HC0-003
По запросу
16
NUT, HEX. art. 16096-HC0-003
По запросу
17
CARBURETOR ASSY. (QB11A A) art. 16100-HN1-A43
По запросу
18
SCREW art. 16108-MW0-750
По запросу
19
VALVE, THROTTLE art. 16111-HN1-003
По запросу
20
CAP, CHOKE DUST art. 16148-141-881
По запросу
21
PIN, ARM art. 16152-HN8-003
По запросу
22
VALVE, FLOAT art. 16155-HN7-003
По запросу
23
COVER, BODY art. 16160-HN1-003
По запросу
24
CLIP, TUBE art. 16163-KM4-004
По запросу
25
GASKET, FLOAT CHAMBER art. 16163-MEA-671
По запросу
26
HOLDER, NEEDLE JET art. 16165-HN1-003
По запросу
27
HOLDER, JET art. 16168-HC4-003
По запросу
28
SCREEN, FUEL STRAINER art. 16176-MW3-A80
По запросу
29
BINDER art. 16179-HA0-003
По запросу
30
JOINT art. 16180-ML6-671
По запросу
31
TUBE art. 16199-HN1-003
По запросу
32
VALVE ASSY., AIR CUT art. 16510-MZ2-650
По запросу
33
SCREW, PAN (4X8) art. 93500-04008-0H
По запросу
34
SCREW, PAN (4X14) art. 93500-04014-0H
По запросу
35
SCREW, PAN (6X10) art. 93500-06010-0H
По запросу
36
SCREW-WASHER (4X12) art. 93892-04012-08
По запросу
37
SCREW-WASHER (5X10) art. 93892-05010-18
По запросу
38
CLIP, TUBE (B7) art. 95002-02079
По запросу
39
CLIP, TUBE (B1 8) art. 95002-02089
По запросу
40
BULK HOSE, VACUUM (3.5X1000) (3.5X50) art. 95005-35001-50M
По запросу
41
BULK HOSE, VACUUM (3.5X1000) (3.5X400) art. 95005-35001-50M
По запросу
42
BULK HOSE, VACUUM (4.5X1000) (4.5X50) art. 95005-45001-50M
По запросу
43
BULK HOSE, VACUUM (4.5X1000) (4.5X220) art. 95005-45001-50M
По запросу
44
JET, SLOW (#38) art. 99103-420-0380
По запросу
45
JET, SLOW AIR (#110) art. 99108-MY1-1100
По запросу
46
JET, MAIN (#142) art. 99113-GHB-1420
По запросу
46
JET, MAIN (#148) art. 99113-GHB-1480
По запросу
