модель 2009 года
- Модель TRX450R
- Код модели TRX450ER A

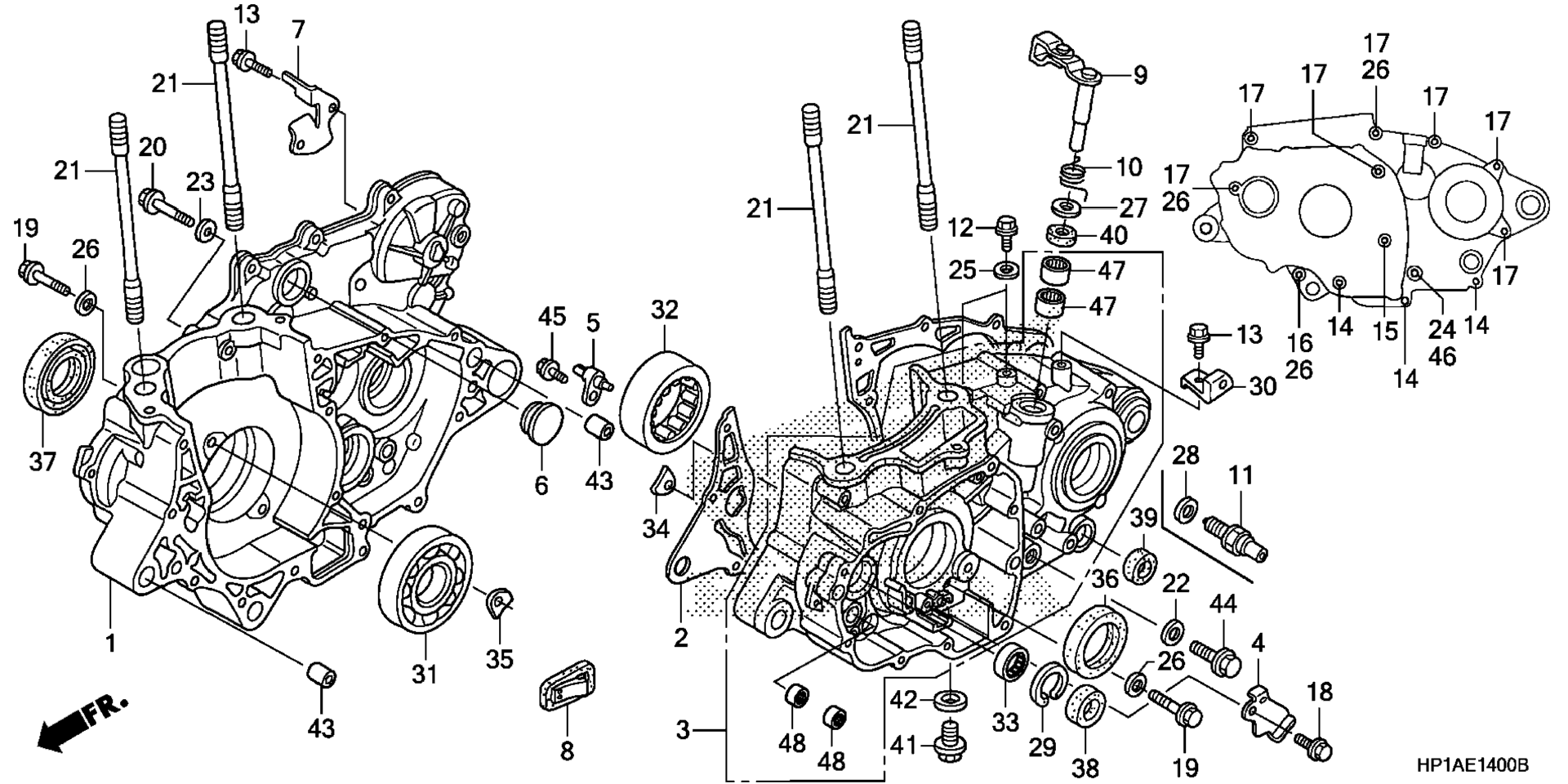

Схема картера для TRX450ER A
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE, R. art. 11100-HP1-600
По запросу
2
GASKET, CRANKCASE art. 11191-HP1-600
По запросу
3
CRANKCASE, L. art. 11200-HP1-600
По запросу
4
PLATE, CAM CHAIN GUIDE art. 11206-HP1-600
По запросу
5
JET, PISTON (#80) art. 11210-HP1-600
По запросу
7
PLATE, OIL GUIDE art. 15201-HP1-600
По запросу
8
VALVE, REED art. 18601-MBW-003
По запросу
9
LEVER, CLUTCH art. 22810-HP1-600
По запросу
10
SPRING, CLUTCH LEVER art. 22815-HP1-600
По запросу
11
SWITCH ASSY., NEUTRAL (TOYO) art. 35600-HA0-003
По запросу
13
BOLT, FLANGE (6X14) (NSHF) art. 90004-GHB-620
По запросу
14
Болт Honda art. 90004-GHB-710
По запросу
15
BOLT, FLANGE (6X50) (NSHF) art. 90004-GHB-730
По запросу
16
BOLT, FLANGE (6X65) (NSHF) art. 90004-GHB-760
По запросу
17
BOLT, FLANGE (6X75) (NSHF) art. 90004-GHB-780
По запросу
18
BOLT, FLANGE (6X12) art. 90005-GHB-610
По запросу
19
BOLT, FLANGE (6X22) art. 90017-HP1-600
По запросу
21
BOLT, STUD (12X148) art. 90031-MEB-670
По запросу
24
WASHER, SEALING (8MM) art. 90474-333-000
По запросу
26
WASHER, SEALING (6MM) art. 90488-425-000
По запросу
27
WASHER, BRAKE ARM art. 90525-GC4-700
По запросу
28
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
29
CIRCLIP, SPECIAL (33MM) art. 90604-MEB-670
По запросу
30
CLAMP BASE, PARKING CABLE art. 90620-HP1-600
По запросу
31
BEARING, RADIAL BALL (30X76X19) art. 91001-HP1-601
По запросу
32
BEARING, SPECIAL ROLLER art. 91002-HP1-601
По запросу
33
BEARING, SPECIAL ROLLER (20X32X14) art. 91004-MEB-671
По запросу
34
PLATE., L. BEARING SETTING art. 91011-HP1-600
По запросу
35
PLATE., R. BEARING SETTING art. 91012-HP1-600
По запросу
36
OIL SEAL (38X52X7) (ARAI) art. 91201-MEB-671
По запросу
37
OIL SEAL (39X60X7.5) art. 91202-HP1-601
По запросу
38
OIL SEAL (20X33X7.5) art. 91203-HP1-601
По запросу
39
OIL SEAL (14X22X5) (NOK) art. 91203-KA4-771
По запросу
40
OIL SEAL (12X18X3) (ARAI) art. 91205-MEB-671
По запросу
41
BOLT, DRAIN PLUG (12MM) art. 92800-12000
По запросу
42
Кольцо 12MM Honda art. 94109-12000
По запросу
43
PIN, DOWEL (14X20) art. 94301-14200
По запросу
45
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
46
BOLT, FLANGE (8X65) art. 96300-08065-00
По запросу
47
BEARING, NEEDLE (12X16X10) (NTN) art. 91101-PZ9-000
По запросу
48
BEARING, NEEDLE (9MM) (NTN) art. 91006-HA0-003
По запросу
