модель 2009 года
- Модель TRX450R
- Код модели TRX450R 3A

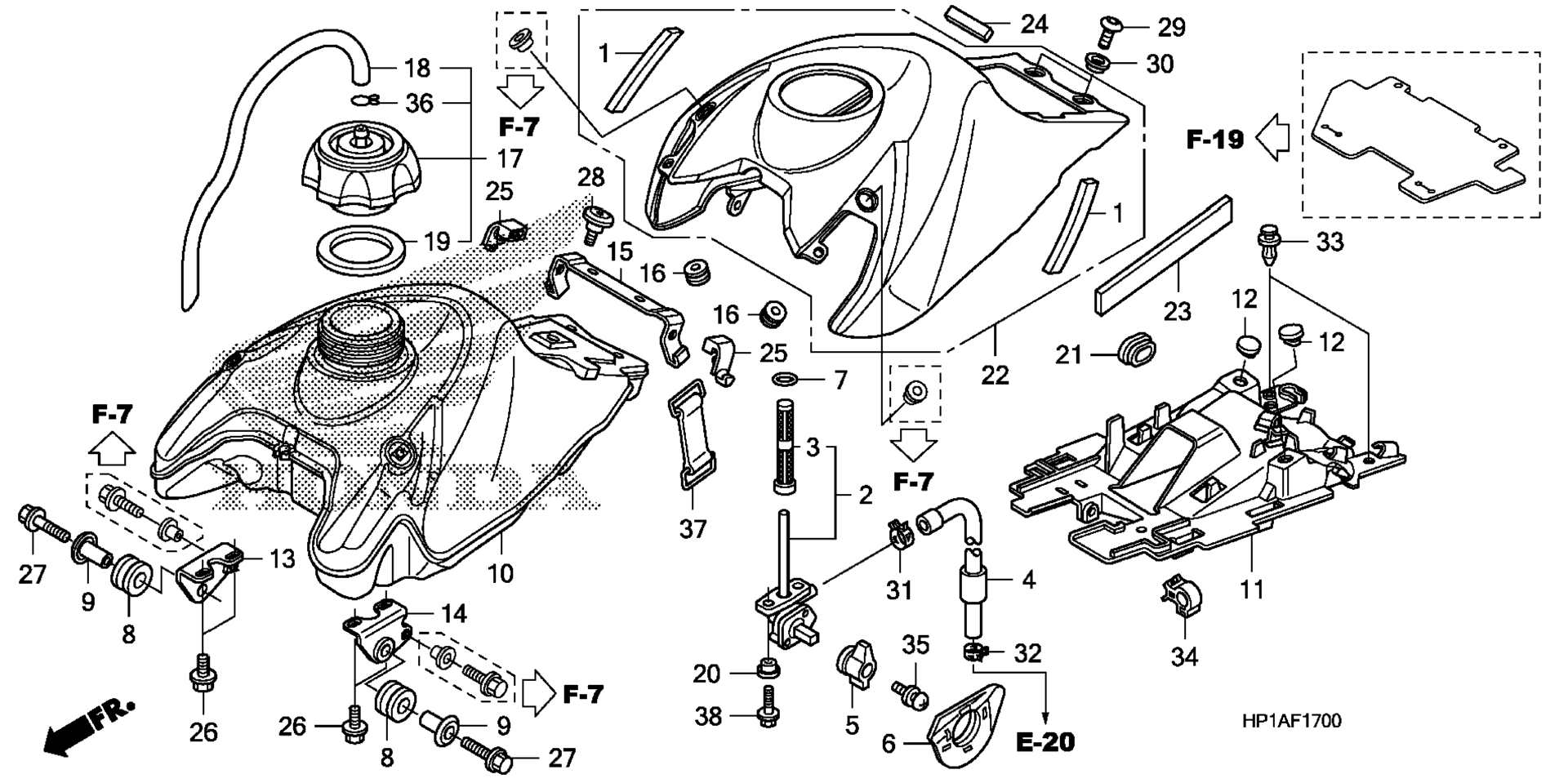

Схема топливного бака для TRX450R 3A
Схема
Детали
Номер
Наименование детали
Цена
1
MAT H, L. RR. COVER art. 11368-MCT-771
По запросу
2
PETCOCK ASSY. art. 16950-HP1-A01
По запросу
3
SCREEN SET art. 16952-HP1-A01
По запросу
4
TUBE, FUEL art. 16956-HP1-A00
По запросу
5
LEVER, PETCOCK art. 16963-HP1-000
По запросу
6
PLATE, FUEL MARK art. 16965-HP1-000
По запросу
7
O-RING (18.8X3.6) art. 16997-HP1-A01
По запросу
8
RUBBER, TANK MOUNTING art. 17508-HP1-000
По запросу
9
COLLAR, TANK SETTING art. 17509-MK2-680
По запросу
10
TANK, FUEL art. 17510-HP1-A00
По запросу
11
PROTECTOR, TANK HEAT (LOWER) art. 17515-HP1-600
По запросу
12
RUBBER, FUEL TANK MOUNTING art. 17519-HP1-A00
По запросу
13
PLATE, R. FR. TANK art. 17521-HP1-A00
По запросу
14
PLATE, L. FR. TANK art. 17522-HP1-A00
По запросу
15
STAY, FUEL TANK art. 17525-HP1-A00
По запросу
16
CUSHION, FR. FUEL TANK art. 17611-MB1-000
По запросу
17
CAP ASSY., FUEL TANK art. 17620-HP1-000
По запросу
18
TUBE, FUEL CAP BREATHER art. 17622-HP1-000
По запросу
19
Прокладка крышки топливного бака Honda art. 17624-KT1-781
от 987 ₽
20
COLLAR, FUEL TANK SETTING art. 17626-467-000
По запросу
21
GROMMET, AIR CLEANER HOUSING art. 83551-GE2-000
По запросу
22
COVER, FUEL TANK *NH196* (ROSS WHITE) art. 83700-HP1-A00ZA
По запросу
23
RUBBER, TANK COVER art. 83701-HP1-A00
По запросу
24
RUBBER, FR. TANK COVER art. 83702-HP1-A00
По запросу
25
RUBBER, RR. TANK COVER art. 83703-HP1-A00
По запросу
26
BOLT, FLANGE (6X10) (NSHF) art. 90004-GHB-600
По запросу
27
Болт Honda art. 90004-GHB-680
По запросу
28
BOLT, GRIP END art. 90109-HP1-000
По запросу
29
SCREW, PAN (6X14) art. 90118-MR1-000
По запросу
30
COLLAR (6X4) art. 90127-KF0-770
По запросу
31
CLAMP, TUBE (14.0) art. 90651-HM3-A71
По запросу
32
CLAMP, TUBE (12.0) art. 90651-HN6-A51
По запросу
33
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
34
CLIP, CABLE (10MM) art. 90690-GHB-641
По запросу
35
SCREW-WASHER (5X8) art. 93891-05008-08
По запросу
36
CLIP, TUBE (C9) art. 95002-50000
По запросу
37
BAND A, BATTERY art. 95012-11001
По запросу
38
BOLT, FLANGE (6X16) art. 96001-06016-00
По запросу
