модель 2012 года
- Модель TRX450R
- Код модели TRX450ER 3A

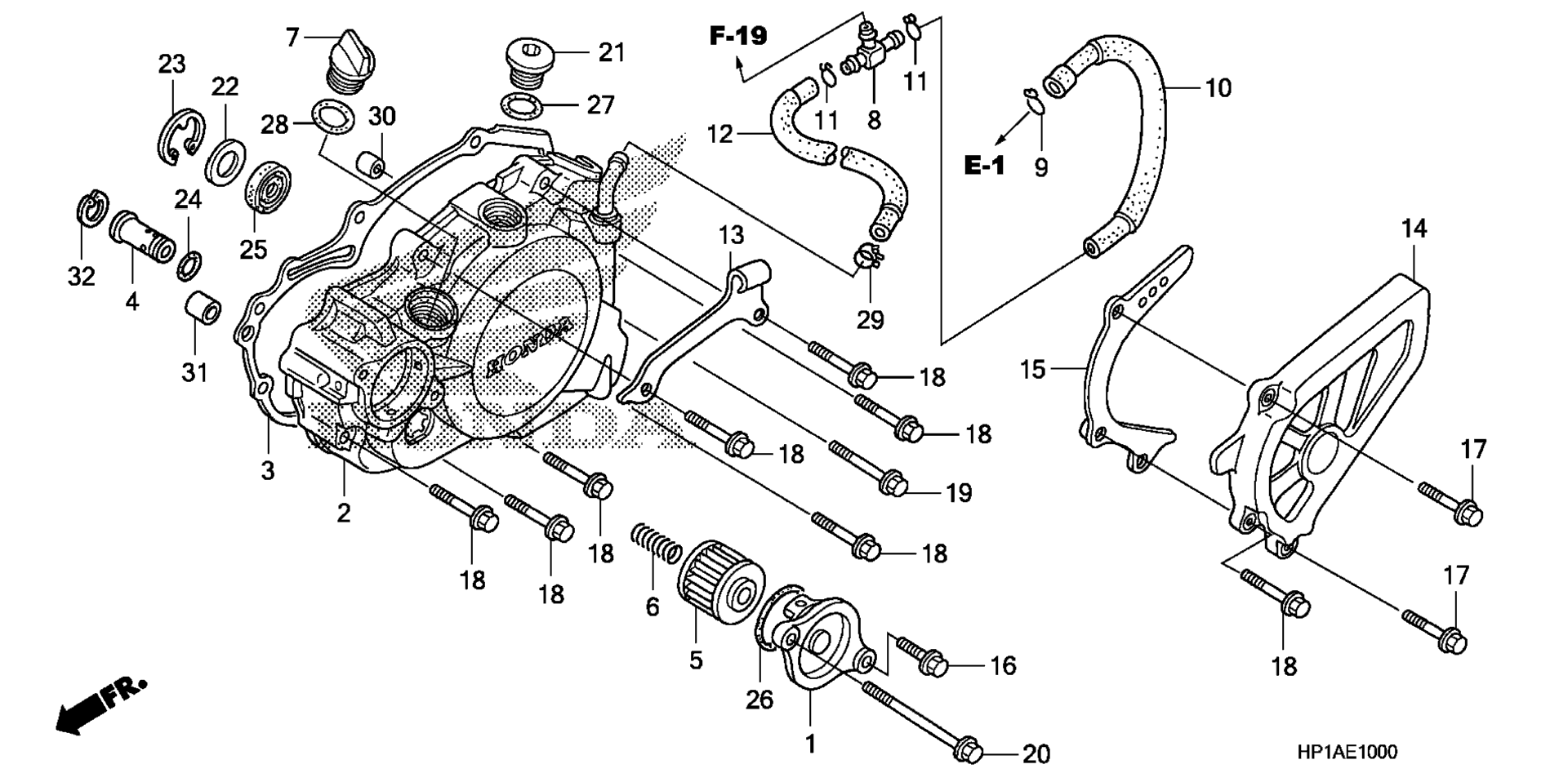

Схема Left Crankcase крышки для TRX450ER 3A
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, OIL FILTER art. 11333-MEB-670
По запросу
2
COVER, L. CRANKCASE art. 11340-HP1-A00
По запросу
3
GASKET, L. COVER art. 11395-HP1-600
По запросу
4
VALVE ASSY., RELIEF art. 15220-MEB-770
По запросу
5
FILTER, ENGINE OIL art. 15412-MEN-671
По запросу
6
SPRING, OIL FILTER art. 15414-MEB-670
По запросу
7
CAP, OIL FILLER art. 15611-KA4-710
По запросу
8
JOINT, BREATHER THREE WAY art. 15771-HP1-600
По запросу
9
CLIP, OIL DRAIN TUBE art. 15771-551-000
По запросу
10
TUBE, BREATHER art. 15772-HP1-600
По запросу
11
CLIP, BREATHER TUBE art. 15772-500-010
По запросу
12
TUBE B, BREATHER art. 15775-HP1-600
По запросу
13
RECEIVER, CLUTCH CABLE art. 22838-HP1-600
По запросу
14
COVER, DRIVE SPROCKET art. 23810-HP1-600
По запросу
15
GUIDE, DRIVE CHAIN art. 23820-HP1-600
По запросу
16
BOLT, FLANGE (6X16) (NSHF) art. 90004-GHB-630
По запросу
17
BOLT, FLANGE (6X25) (NSHF) art. 90004-GHB-670
По запросу
18
BOLT, FLANGE (6X32) (NSHF) art. 90004-GHB-690
По запросу
19
Болт Honda art. 90004-GHB-710
По запросу
20
BOLT, FLANGE (6X75) (NSHF) art. 90004-GHB-780
По запросу
21
CAP (14MM) art. 90084-MN8-010
По запросу
22
WASHER (13X24X1.6) art. 90401-MEY-670
По запросу
23
CIRCLIP, SPECIAL INNER (24MM) art. 90602-MEB-670
По запросу
24
O-RING (8.5X1.7) art. 90751-GK1-003
По запросу
25
OIL SEAL (10X21X5) art. 91204-HP1-601
По запросу
26
O-RING (39.8X2.2) (ARAI) art. 91302-PA9-003
По запросу
27
Кольцо 913.8X2.5 Honda 1303-377-000 art. 91303-377-000
По запросу
28
O-RING (18X3) art. 91307-035-000
По запросу
29
CLAMP (D13.5) art. 91406-HW1-672
По запросу
30
Палец 8X14 Honda art. 94301-08140
от 221 ₽
31
PIN, DOWEL (10X16) art. 94301-10160
По запросу
32
CIRCLIP, INNER (14MM) art. 94520-14000
По запросу
