модель 2013 года
- Модель TRX90 / X
- Код модели TRX90X AC

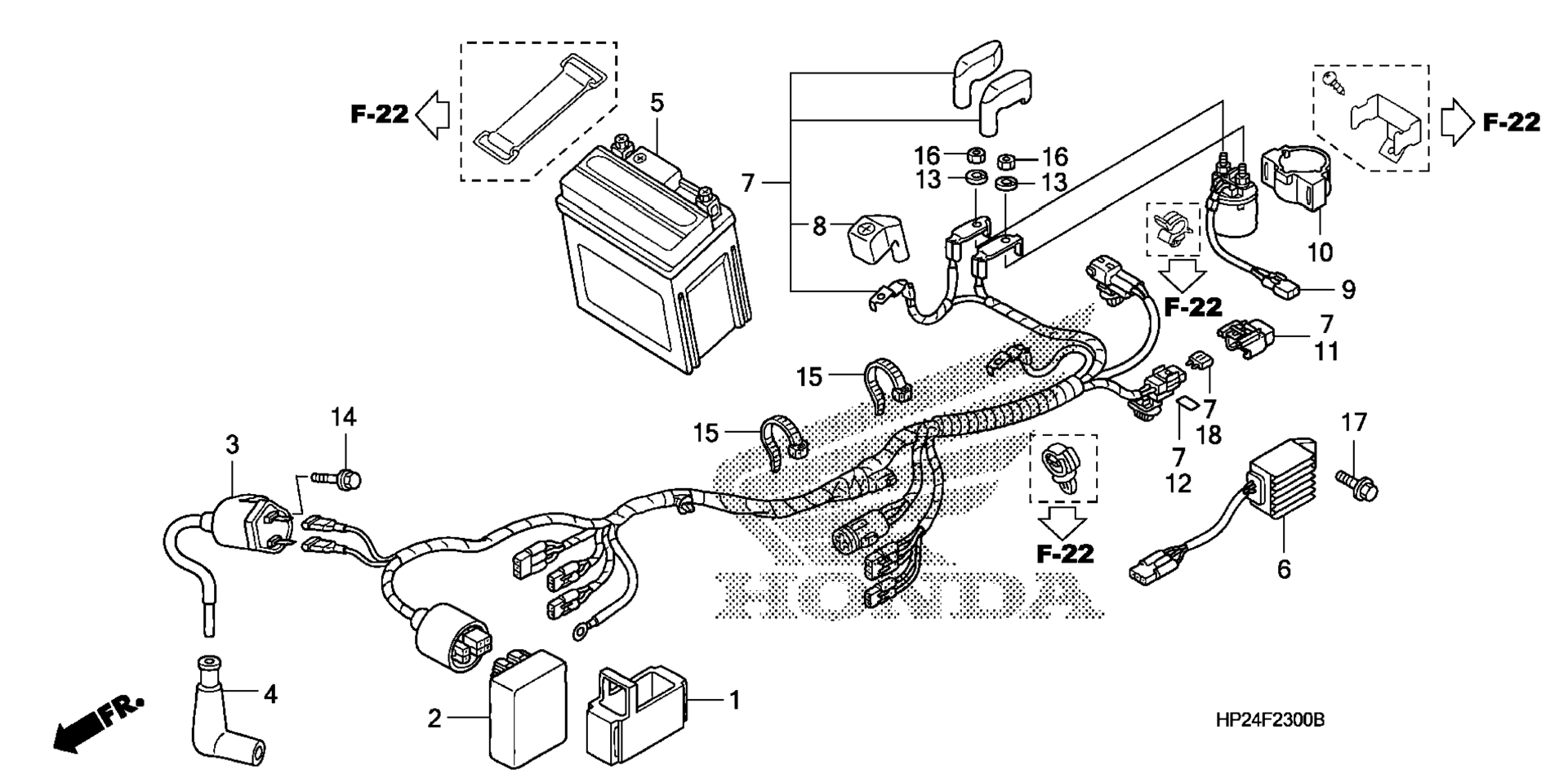

Схема жгута проводов для TRX90X AC
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION, IGNITION CONTROL MODULE (CDI) art. 30401-HA7-670
По запросу
2
MODULE, IGNITION CONTROL (CDI) art. 30410-HP2-671
По запросу
3
COIL, IGNITION art. 30510-MN1-680
По запросу
4
CAP ASSY., NOISE SUPPRESSOR art. 30700-GB3-602
По запросу
5
BATTERY (YTX5L-BS) (YUASA) (MSDS) art. 31500-KY4-905AH
По запросу
6
RECTIFIER, REGULATE art. 31600-HP2-671
По запросу
7
WIRE HARNESS art. 32100-HP2-840
По запросу
8
COVER, BATTERY TERMINAL art. 32412-MV4-000
По запросу
9
SWITCH ASSY., STARTER MAGNETIC art. 35850-HF1-670
от 690 ₽
10
RUBBER, MAGNETIC SHOCK art. 35856-425-000
По запросу
11
COVER, FUSE art. 38211-KRG-003
По запросу
12
MARK, FUSE (7.5A) art. 87117-ZY3-800
По запросу
13
WASHER, SPRING (6MM) art. 90052-ZA0-800
По запросу
14
BOLT, FLANGE (5X22) art. 90112-GK8-010
По запросу
15
BAND, WIRE (BLACK) art. 90652-KT1-771
По запросу
16
NUT, HEX. (6MM) art. 94002-06390-0S
По запросу
17
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
18
FUSE, MINI (7.5A) art. 98200-40750
По запросу
