модель 2017 года
- Модель TRX250X / EX
- Код модели TRX250X 3AC

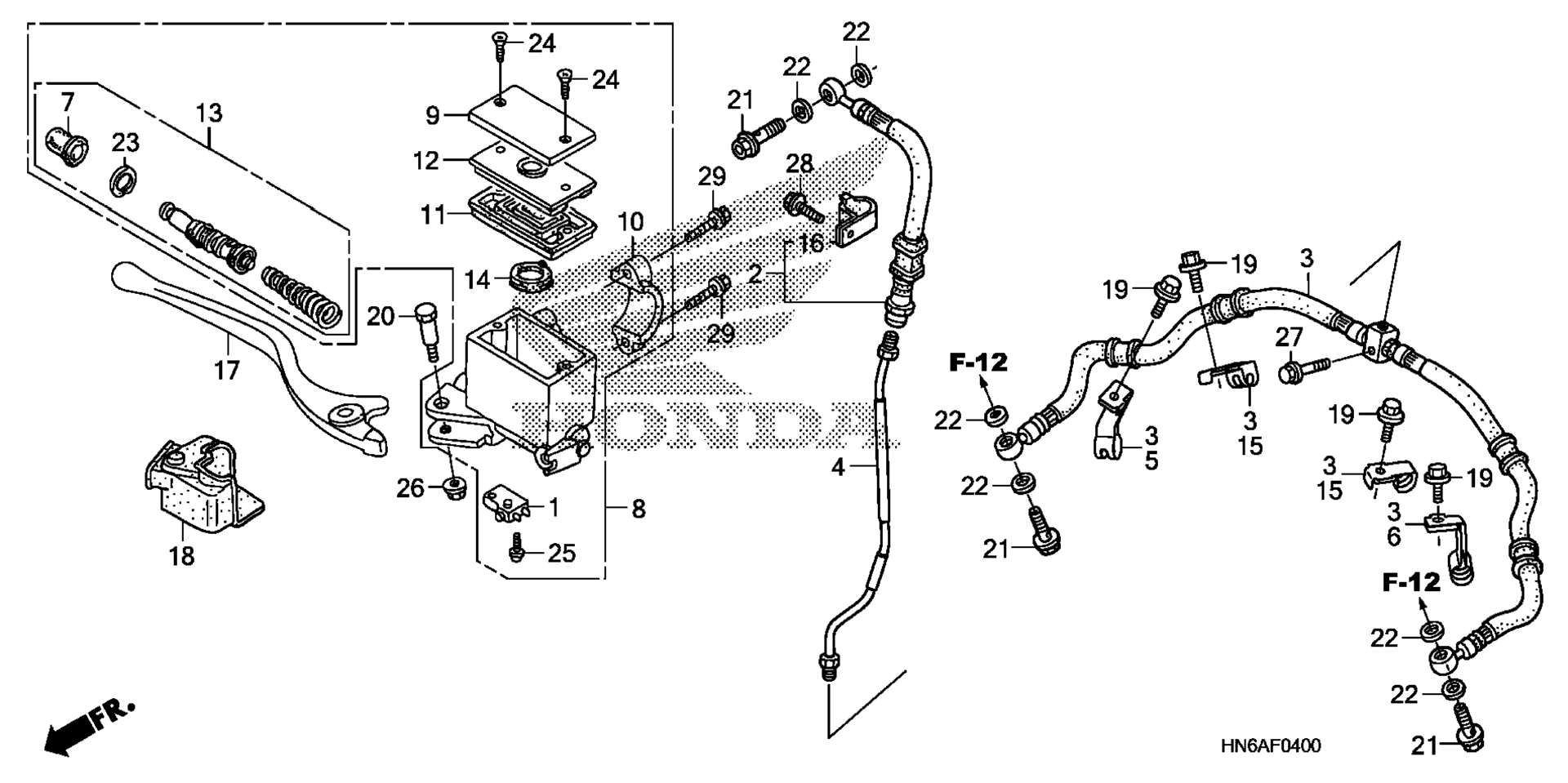

Схема FRONT BRAKE MASTER CYLINDER для TRX250X 3AC
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP (OMRON) art. 35340-HR0-305
По запросу
1
SWITCH ASSY., FR. STOP (COO) art. 35340-HR0-305
По запросу
2
HOSE A, FR. BRAKE art. 45126-HN6-A31
По запросу
3
HOSE B, FR. BRAKE art. 45127-HN6-A31
По запросу
4
PIPE, FR. BRAKE art. 45128-HN6-A30
По запросу
5
CLAMP A, R. FR. BRAKE HOSE art. 45462-HN6-000
По запросу
6
CLAMP A, L. FR. BRAKE HOSE art. 45472-HN6-000
По запросу
7
BOOT art. 45504-410-003
По запросу
8
MASTER CYLINDER SUB-ASSY., FR. BRAKE art. 45510-HM3-901
По запросу
9
CAP, MASTER CYLINDER art. 45513-GW3-851
По запросу
10
HOLDER, MASTER CYLINDER art. 45517-GW0-751
По запросу
11
DIAPHRAGM art. 45520-MG7-006
По запросу
12
PLATE, DIAPHRAGM art. 45521-HA2-006
По запросу
13
MASTER CYLINDER SET art. 45530-471-831
По запросу
14
SEPARATOR art. 46666-HB9-006
По запросу
15
CLAMP B, FR. BRAKE HOSE art. 51208-HM8-000
По запросу
16
CLAMP, BRAKE HOSE art. 52115-ML8-670
По запросу
17
LEVER, R. HANDLEBAR art. 53175-HM3-000
По запросу
18
COVER, R. HANDLE LEVER art. 53176-HC0-671
По запросу
19
BOLT, FLANGE (6X10) art. 90107-HC5-000
По запросу
20
BOLT, HANDLE LEVER PIVOT art. 90114-166-006
По запросу
21
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
22
Шайба-прокладка Honda art. 90545-300-000
от 350 ₽
23
CIRCLIP art. 90651-MA5-671
По запросу
24
SCREW, FLAT (4X12) art. 93600-04012-1A
По запросу
25
SCREW-WASHER (4X14) art. 93893-04014-07
По запросу
25
SCREW-WASHER (4X14) art. 93893-04014-07
По запросу
26
NUT, FLANGE (6MM) art. 94050-06000
По запросу
27
BOLT, FLANGE (6X16) art. 95701-06016-07
По запросу
28
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
29
BOLT, FLANGE (6X22) art. 96001-06022-00
По запросу
