модель 2002 года
- Модель Scrambler 90
- Код модели SCRAMBLER 90 (A02EA09CA)

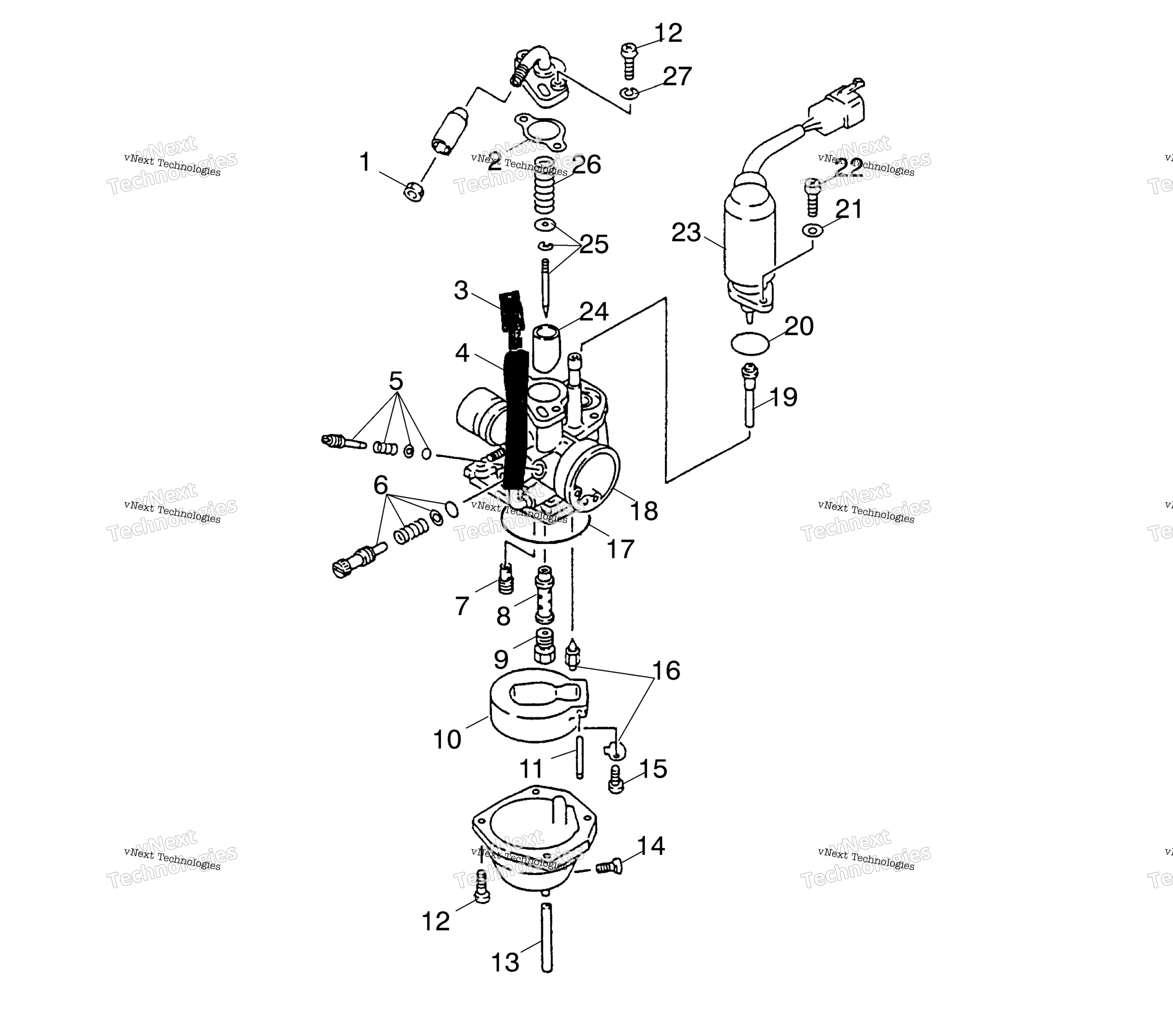

Схема карбюратора /Cb/Cc для SCRAMBLER 90 (A02EA09CA)
Схема
Детали
Номер
Наименование детали
Цена
1
NUT-CABLE ADJUST,16113-117-000 art. 0450120
По запросу
2
GASKET art. 0455385
По запросу
3
PLUG art. 0451014
По запросу
4
CARBURETOR TUBE art. 0451013
По запросу
5
AIR SCREW SET art. 0450103
По запросу
6
THROTTLE SCREW SET art. 0450114
По запросу
7
JET-PILOT,16110-117-000 * art. 0450101
По запросу
8
NOZZLE-NEEDLE,16105-117-000 * art. 0450093
По запросу
9
JET, MAIN art. 0450097
По запросу
10
CARBURETOR FLOAT art. 0450976
По запросу
11
PIN-FLAOT art. 0450118
По запросу
12
BOLT-PAN art. 0450086
По запросу
13
TUBE-OVERFLOW,16109-117-000 art. 0450099
По запросу
14
DRAIN PLUG art. 0450105
По запросу
15
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
16
NEEDLE VALVE AND SEAT ASSEMBLY art. 0451669
По запросу
17
FLOAT CHAMBER SEAL art. 0450095
По запросу
18
ASM-CARBURETOR (Incl. 1-24) art. 0450924
По запросу
19
NOZZLE-CHOKE art. 0450923
По запросу
20
RING-OIL,91314-117-000 art. 0450112
По запросу
21
WASHER-PLAIN,94111-0406510 art. 0450107
По запросу
22
BOLT-PAN,PHILLIPS(10) 93500-040 art. 0450106
По запросу
23
PLUNGER-STARTER,17215-117-000 (Incl. 17) art. 0450110
По запросу
24
VALVE-THROTTLE,16103-117-000 art. 0450089
По запросу
25
SET-NEEDLE * art. 0450090
По запросу
26
SPRING-THRTTLSTOP art. 0450848
По запросу
27
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
