модель 2002 года
- Модель Scrambler 90
- Код модели SCRAMBLER 90X (A02EA09CC)

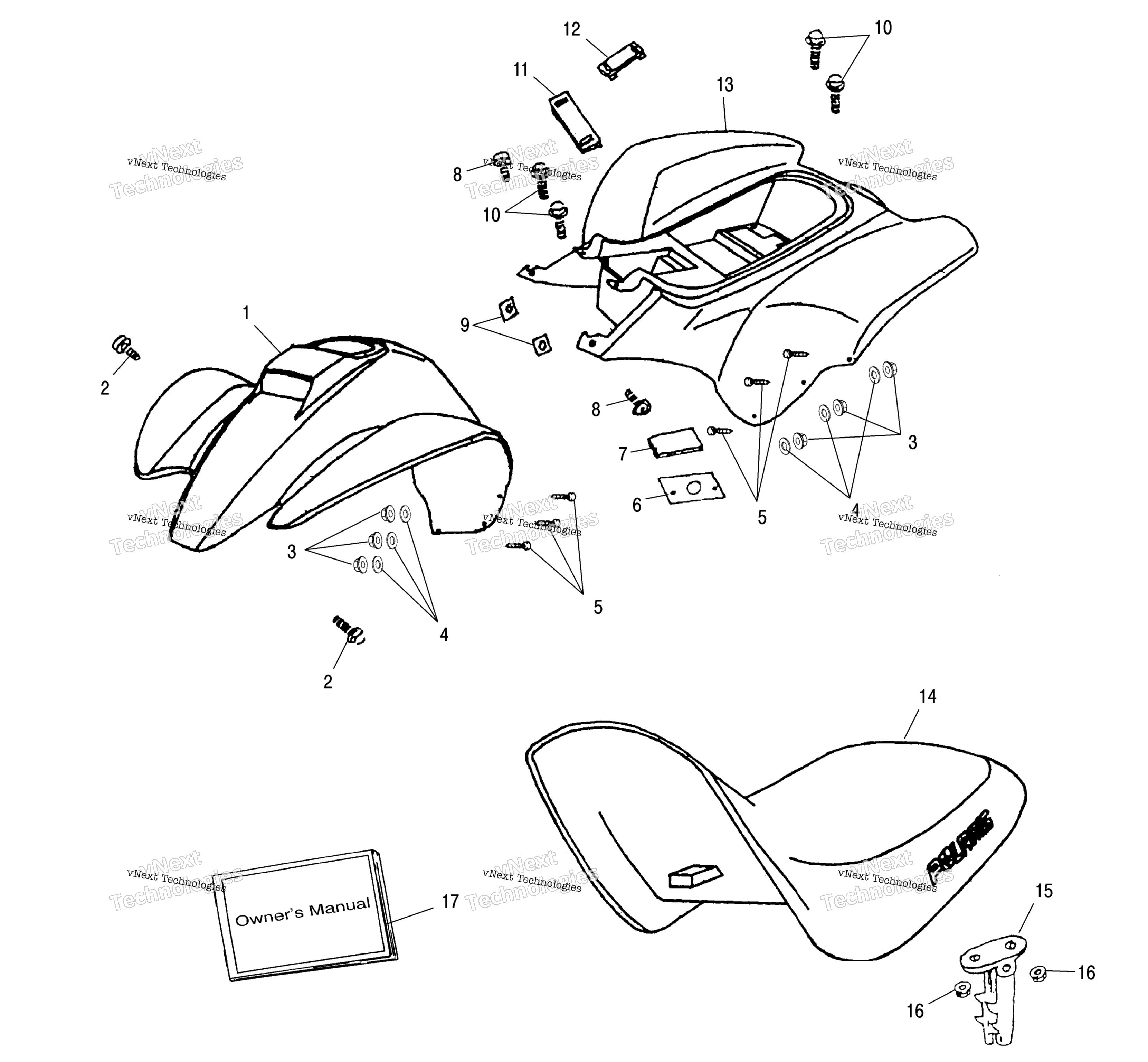

Схема cab / сиденье A02ea09ca / Cb / Cc для SCRAMBLER 90X (A02EA09CC)
Схема
Детали
Номер
Наименование детали
Цена
1
SUBSTITUTED BY 0454838-341 (Blue) CB art. 0450982
По запросу
1
CAB-FRT,YELLOW CC art. 0451005
По запросу
1
ASM-CAB,FRONT,50,BASIC (Red) CA art. 0454838
По запросу
2
HEX BOLT WITH WASHER art. 0450824
По запросу
3
LOCK NUT art. 0450741
По запросу
4
PLAIN WASHER art. 0450710
По запросу
5
PHILLIPS BOLT art. 0450667
По запросу
6
PAD,FOIL,PROTECTOR art. 0450345
По запросу
7
FOAM,BATTERY PAD art. 0450346
По запросу
8
PAN BOLT art. 0450297
По запросу
9
NUT-U-PLATE(10) art. 0450342
По запросу
10
HEX BOLT art. 0452215
По запросу
11
BATTERY STRAP art. 0451140
По запросу
12
STRAP-BATTERY/TOOL BOX art. 0451141
По запросу
13
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
13
FENDER, REAR, SCRAMBLER (Red)CA art. 0450620
По запросу
14
Asm., Seat, Red/Black CC art. 0451007
По запросу
14
Asm., Seat (Black/Blue/Yellow)CB art. 0450984
По запросу
14
Asm., Seat (Black)CA art. 0450355
По запросу
15
HOOK,SEAT 77210-131-000 art. 0450356
По запросу
16
NUT-FLG W/SERR(10) art. 0450880
По запросу
17
MAN-OWN,02 YOUTH MODELS art. 9917080
По запросу
