модель 2005 года
- Модель Phoenix 200
- Код модели PHOENIX 200 (A05PB20AA)

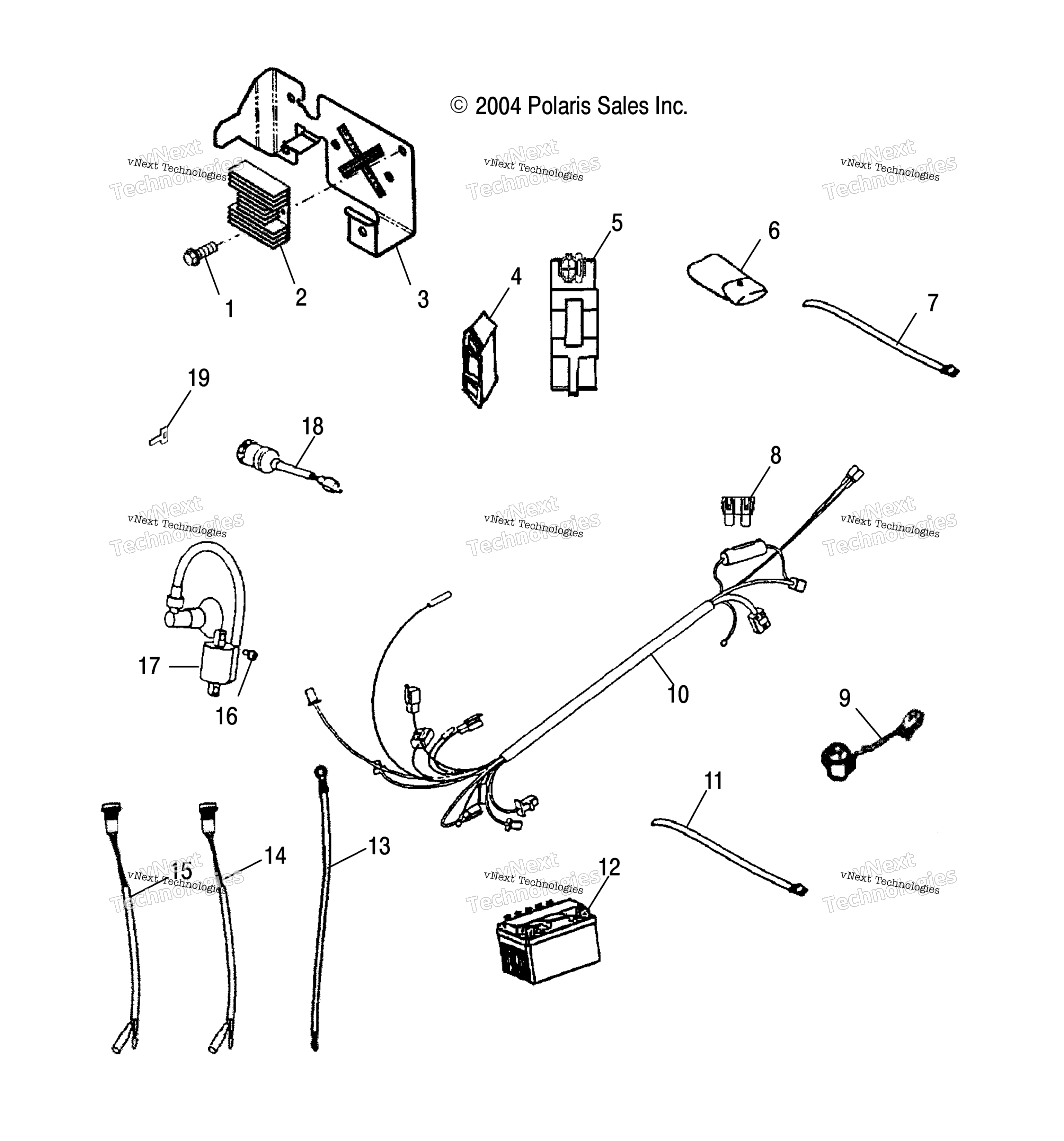

Схема электрооборудования Parts /Ab/Ac/Ad для PHOENIX 200 (A05PB20AA)
Схема
Детали
Номер
Наименование детали
Цена
1
HEX WASHER BOLT art. 0450701
По запросу
2
RECTIFIER/REGULATOR, PHOENIX art. 0455311
По запросу
3
BRACKET-ELECTRIC art. 0452764
По запросу
4
PAD-RUBBER art. 0452759
По запросу
5
ASM-UNIT,CDI [Incl. 4] art. 0452310
По запросу
6
POUCH-TOOL,PHOENIX art. 0452762
По запросу
7
STRAP(10) art. 0450742
По запросу
8
FUSE-HARNESS,MAIN,PHOENIX art. 0452744
По запросу
9
Реле стартера Polaris art. 0452761
от 12 485 ₽
10
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
11
STRAP art. 0450721
По запросу
12
YOUTH YUASA BATTERY YTX12 art. 4011434
По запросу
13
CABLE BATTERY ASSEMBLY art. 0452767
По запросу
14
REVERSE INDICATOR, PHEONIX art. 0454670
По запросу
15
NEUTRAL INDICATOR art. 0454669
По запросу
16
BOLT-HEX,SEMS art. 0452763
По запросу
17
COIL ASSEMBLY, IGNITION art. 0452309
По запросу
18
MAIN SWITCH ASSEMBLY, PHOENIX art. 0453415
По запросу
19
BLANK KEY, REPLACEMENT art. 0453013
По запросу
19
KEY-BLANK,REPLACEMENT,LH GRV art. 0453371
По запросу
Другие схемы модели
Электрооборудование Parts /Ab/Ac/Ad
