модель 2005 года
- Модель Phoenix 200
- Код модели PHOENIX 200 QUADRICYCLE (A05PB20EA)

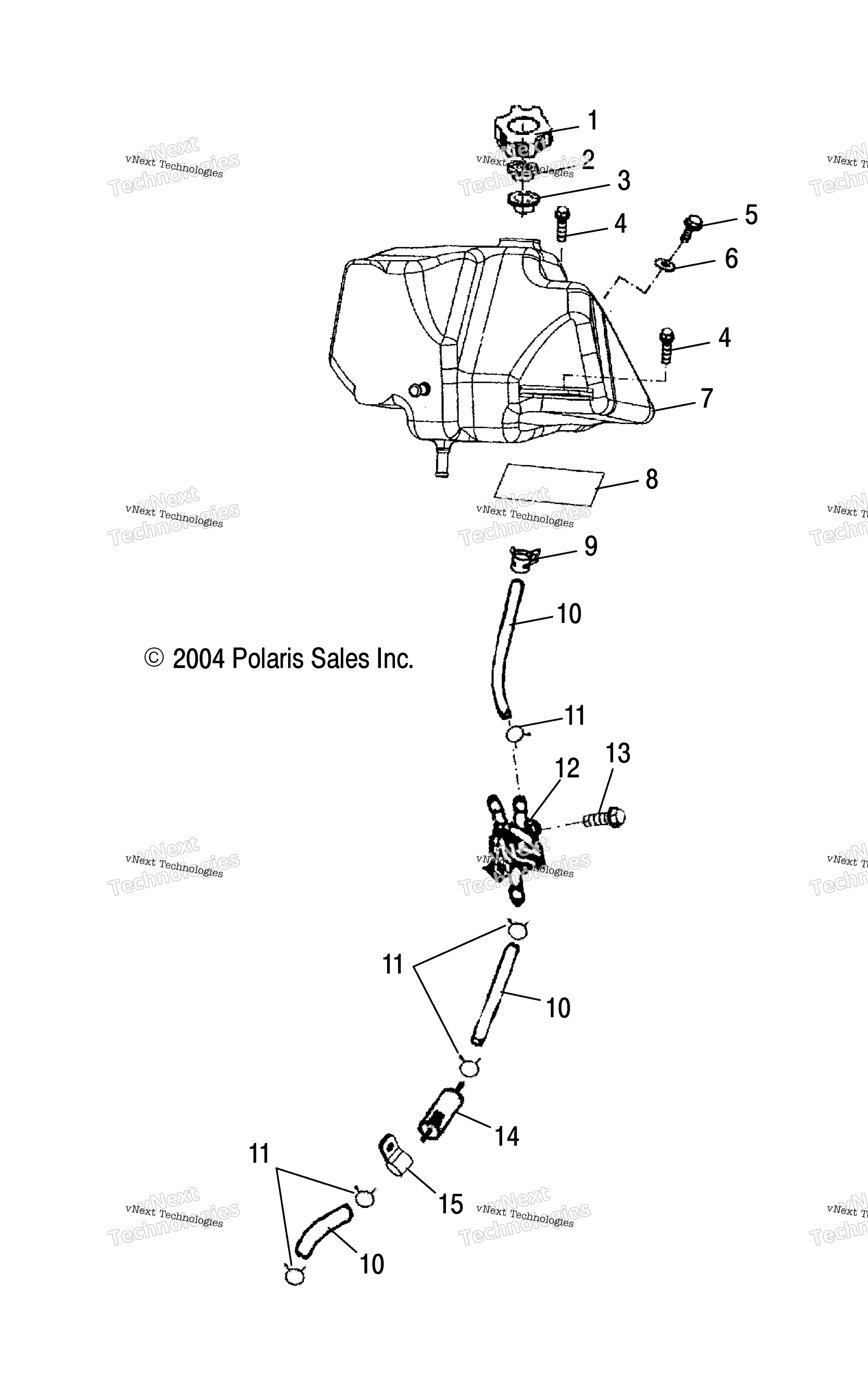

Схема топливной системы Tank /Eb/Ec/Ed для PHOENIX 200 QUADRICYCLE (A05PB20EA)
Схема
Детали
Номер
Наименование детали
Цена
1
CAP-FUEL,VENTED [Incl. 2,3] art. 0452867
По запросу
2
Vent, Fuel Cap art. -------
По запросу
3
Retainer, Fuel Cap art. -------
По запросу
4
HEX BOLT art. 0452215
По запросу
5
TAPPING SCREW art. 0450676
По запросу
6
WASHER-PLAIN,5X25X2 art. 0452913
По запросу
7
FUEL TANK, PHOENIX art. 0455245
По запросу
8
FOIL-TANK art. 0452645
По запросу
9
HOSE CLAMP art. 0454592
По запросу
10
FUEL LINE art. 0450363-440
По запросу
11
CLIP art. 0450054
По запросу
12
MANUAL FUEL CUP ASSEMBLY art. 0450366
По запросу
13
HEX WASHER BOLT art. 0450701
По запросу
14
FUEL FILTER art. 2520462
По запросу
15
CLAMP art. 0452646
По запросу
