модель 2006 года
- Модель Outlaw 500
- Код модели OUTLAW 500 (A06GP50AA)

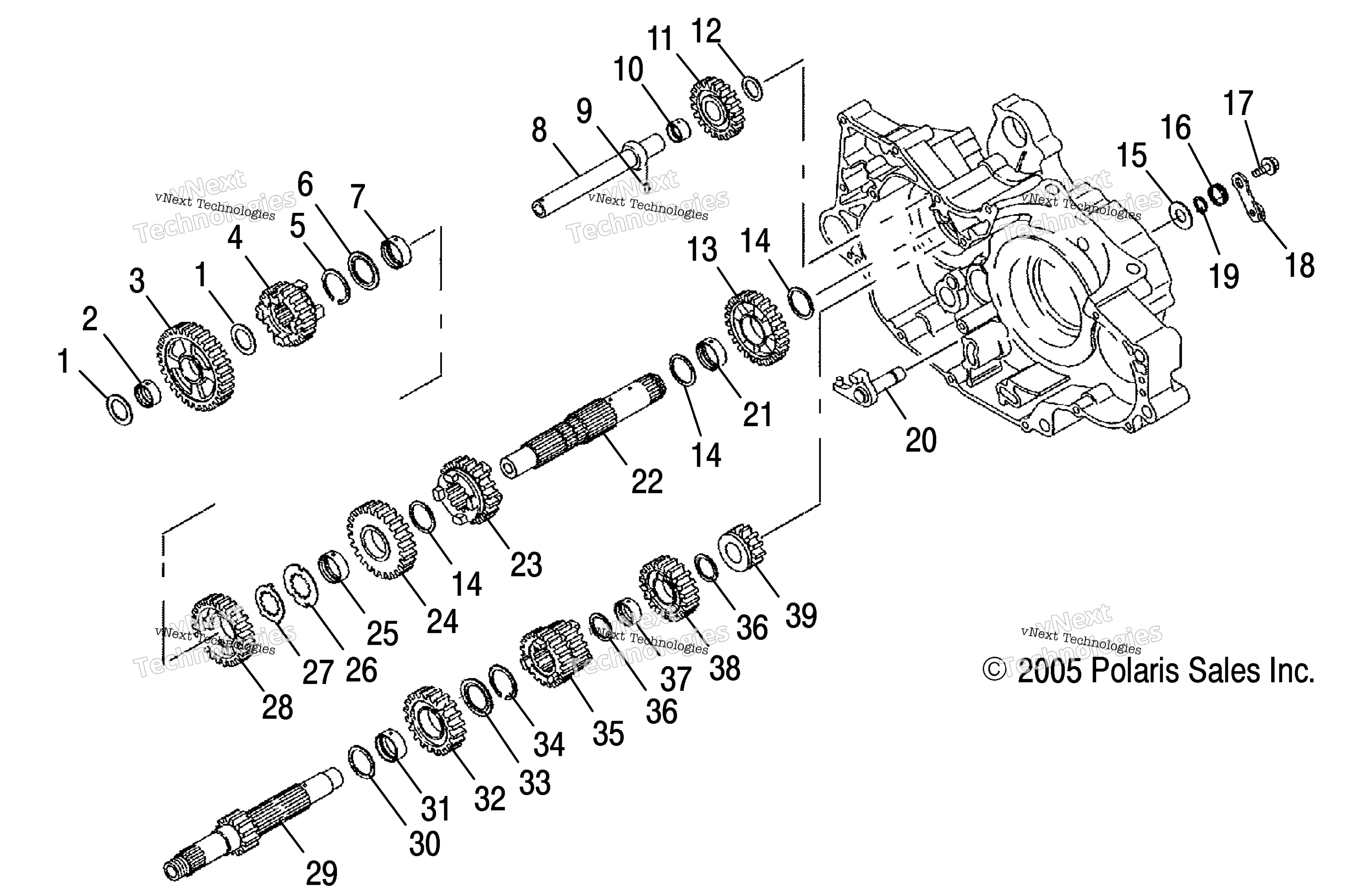

Схема трансмиссии для OUTLAW 500 (A06GP50AA)
Схема
Детали
Номер
Наименование детали
Цена
1
WASHER art. 3088096
По запросу
2
COLLAR [AB][AC] art. 3089706
По запросу
3
GEAR,1ST DRIVEN [AB][AC] art. 3089701
По запросу
4
GEAR-(5TH DRIVEN), ES50PLE04 [AA] art. 3089890
По запросу
5
CLIP art. 3088093
По запросу
6
WASHER,SPLINE art. 3088091
По запросу
7
COLLAR SPLINE art. 3089636
По запросу
8
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
9
PIN,DOWEL art. 3088191
По запросу
10
COLLAR art. 3089668
По запросу
11
GEAR,REVERSE IDLE art. 3089667
По запросу
12
WASHER art. 3089666
По запросу
13
GEAR,REVERSE,DRIVEN [AB][AC] art. 3089711
По запросу
14
WASHER art. 3089637
По запросу
15
WASHER art. 3089672
По запросу
16
SPRING,REVERSE ARM art. 3089670
По запросу
17
BOLT,FLANGE art. 3088135
По запросу
18
LEVER,REVERSE ARM art. 3089671
По запросу
19
RING,SNAP art. 3088033
По запросу
20
ASM.,REVERSE ARM art. 3089669
По запросу
21
COLLAR art. 3089712
По запросу
22
ASM-COUNTER SHAFT, ES50PLE04 [Incl. 1-7,14,23,24,28] art. 3089889
По запросу
22
ASM.,COUNTER SHAFT art. 3089700
По запросу
23
GEAR,4TH DRIVEN art. 3089704
По запросу
24
GEAR,2ND DRIVEN art. 3089702
По запросу
25
COLLAR art. 3089653
По запросу
26
WASHER art. 3088092
По запросу
27
WASHER,LOCK art. 3088095
По запросу
28
GEAR,3RD DRIVEN art. 3089703
По запросу
29
ASM.,MAIN SHAFT art. 3089689
По запросу
29
ASM-SHAFT, MAIN ES50PLE04 [Incl. 14,31-38] art. 3089887
По запросу
30
WASHER art. 3089698
По запросу
31
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
32
GEAR-(5TH DRIVE), ES50PLE04 art. 3089888
По запросу
33
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
33
WASHER,SPLINE art. 3088091
По запросу
34
CLIP art. 3089697
По запросу
35
GEAR,2ND,3RD DRIVE art. 3089690
По запросу
36
WASHER art. 3089696
По запросу
37
COLLAR art. 3089693
По запросу
38
GEAR,4TH DRIVE art. 3089691
По запросу
39
GEAR,REVERSE,DRIVE art. 3089710
По запросу
