модель 2006 года
- Модель Phoenix 200
- Код модели PHOENIX 200 QUADRICYCLE (A06PB20EA)

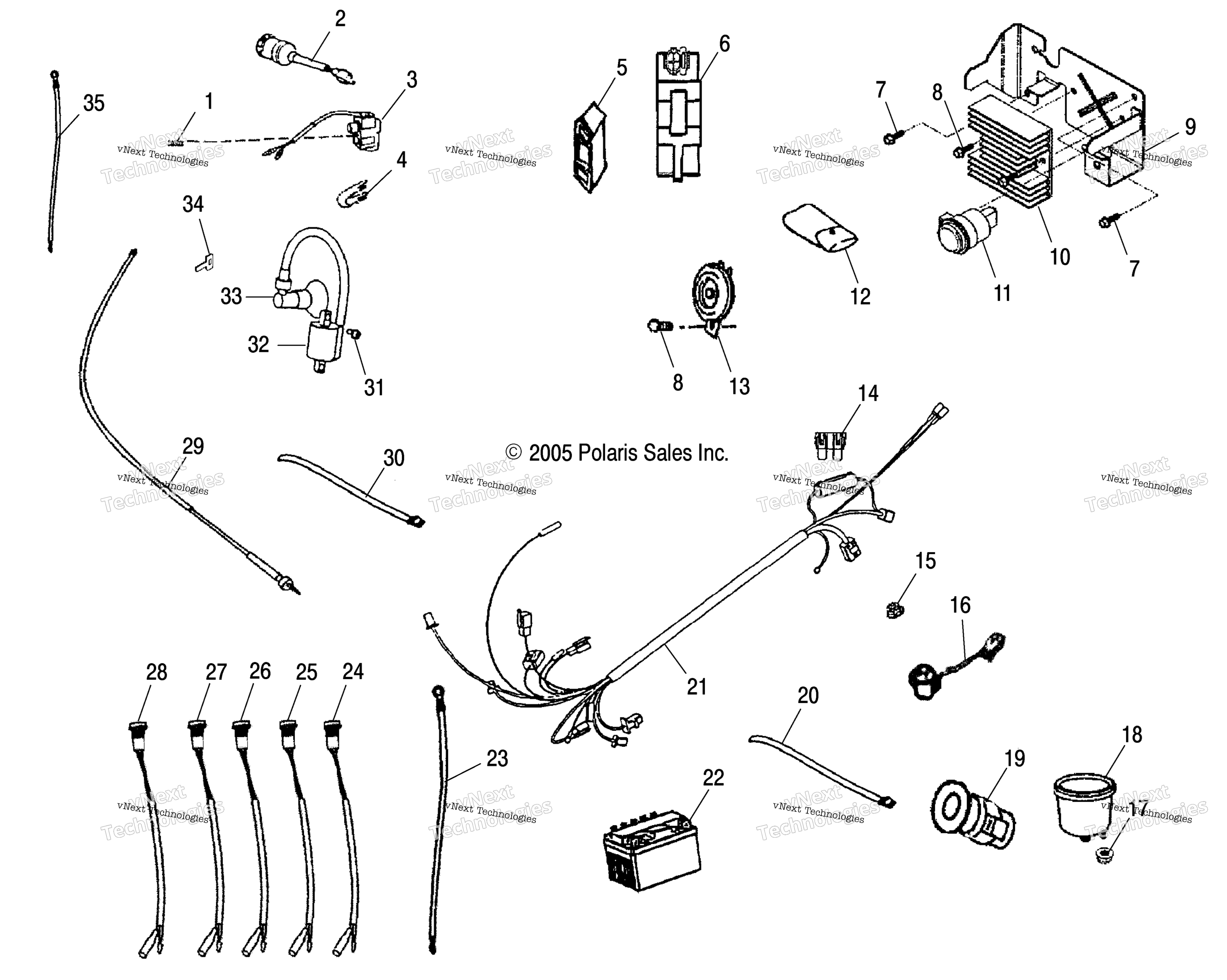

Схема электрооборудования Parts /Eb для PHOENIX 200 QUADRICYCLE (A06PB20EA)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM-MAIN SWITCH,PHX/SWTH,QUAD [Incl. 2,3,4] art. 0453982
По запросу
1
PHILLIPS BOLT art. 0450667
По запросу
2
SWITCH, MAIN art. -------
По запросу
3
LOCK, STEERING art. -------
По запросу
4
CLIP, MAIN SWITCH art. -------
По запросу
5
PAD-RUBBER art. 0452759
По запросу
6
CDI ASSEMBLY, PHEONIX QUAD [Incl. 5] art. 0454170
По запросу
7
BOLT-HEX,WASHER FACE art. 0452917
По запросу
8
HEX WASHER BOLT art. 0450701
По запросу
9
BRACKET-ELECTRICAL,PHX QUAD art. 0452837
По запросу
10
RECTIFIER/REGULATOR, PHOENIX art. 0455311
По запросу
11
FLASHER-QUADRICYCLE art. 0452918
По запросу
12
POUCH-TOOL,PHOENIX art. 0452762
По запросу
13
HORN-E MARK art. 0452842
По запросу
14
FUSE-HARNESS,MAIN,PHOENIX art. 0452744
По запросу
15
NUT-FLANGE,HEX(10) art. 0450150
По запросу
16
Реле стартера Polaris art. 0452761
от 12 485 ₽
17
NUT-FLANGE(10) art. 0450447
По запросу
18
SPEEDOMETER ASSEMBLY, PHOENIX Q art. 0452838
По запросу
19
SIGNAL-TURN,AUDIO art. 0452916
По запросу
20
STRAP art. 0450721
По запросу
21
ASM-HARNESS,MAIN,WIRE,PHX QUAD art. 0452836
По запросу
22
YOUTH YUASA BATTERY YTX12 art. 4011434
По запросу
23
CABLE BATTERY ASSEMBLY art. 0452767
По запросу
24
Indicator, Reverse art. 0454821
По запросу
25
NEUTRAL INDICATOR art. 0454669
По запросу
26
INDICATOR-HIGH BEAM art. 0454760
По запросу
27
INDICATOR-SIGNAL art. 0454761
По запросу
28
INDICATOR-WARNING art. 0454759
По запросу
29
SPEEDOMETER CABLE, PHEONIX QUAD art. 0452841
По запросу
30
STRAP(10) art. 0450742
По запросу
31
BOLT-HEX,SEMS art. 0452763
По запросу
32
COIL ASSEMBLY, IGNITION art. 0452309
По запросу
33
SPARK PLUG CAP, PHOENIX art. 0453364
По запросу
34
BLANK KEY art. 0453143
По запросу
34
BLANK KEY, 2006, LEFT art. 0453372
По запросу
35
CABLE-ETC CONNECTING [Incl. 2,3,4] art. 0453144
По запросу
