модель 2007 года
- Модель Outlaw 90
- Код модели OUTLAW 90 (A07KA09AA/AB/AD)

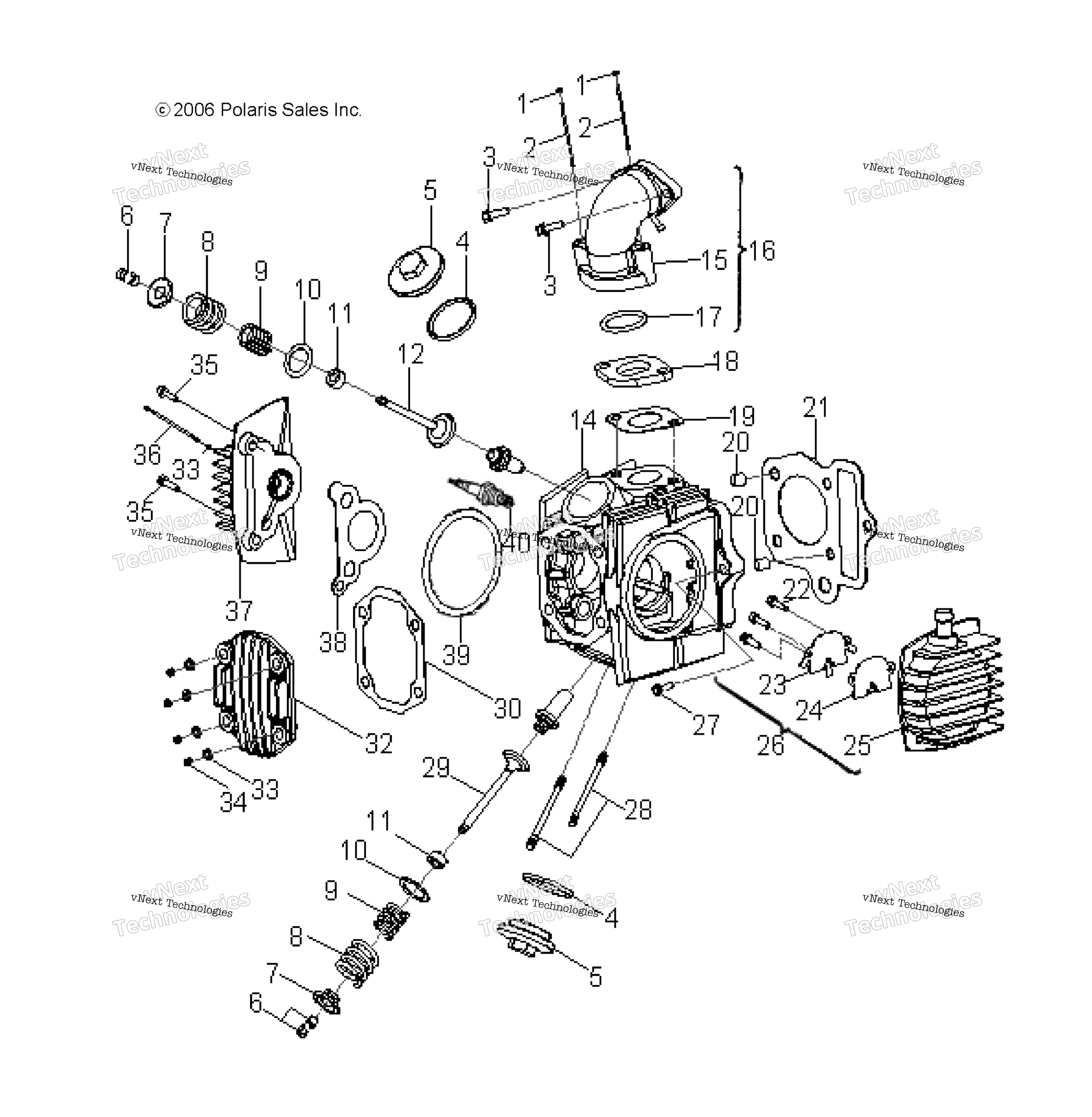

Схема двигателя, цилиндра Head для OUTLAW 90 (A07KA09AA/AB/AD)
Схема
Детали
Номер
Наименование детали
Цена
0
N/A,USE COMPONENTS art. 9990000
По запросу
1
NUT-FLG W/SERR(10) art. 0450880
По запросу
2
STUD-INTAKE,MANIFOLD art. 0453573
По запросу
3
BOLT art. 0453520
По запросу
4
DRAIN PLUG O-RING art. 0452371
По запросу
5
COVER-CYLINDER art. 0453537
По запросу
6
CLIP-RETAINER art. 0452389
По запросу
7
RETAINER-SPRING,VALVE art. 0453443
По запросу
8
SPRING-VALVE,INNER art. 0453442
По запросу
9
SPRING-VALVE,OUTER art. 0453441
По запросу
10
SEAT-VALVE,SPRING,OUTER art. 0453444
По запросу
11
ENGINE VALVE SEAL art. 0453426
По запросу
12
CYLINDER INTAKE VALVE art. 0453439
По запросу
14
HEAD-CYLINDER art. 0453897
По запросу
15
Manifold art. -------
По запросу
16
ASM-MANIFOLD,INTAKE [Incl. 17] art. 0453448
По запросу
17
O-RING art. 0453563
По запросу
18
MANIFOLD INSULATOR art. 0453449
По запросу
19
MAINFOLD GASKET art. 0455364
По запросу
20
PIN-DOWEL art. 0452342
По запросу
21
CYLINDER HEAD GASKET, PROTON art. 0455389
По запросу
22
SCREW-TAPPING,4MM art. 0451766
По запросу
23
BREATHER-CRANKCASE,LOWER art. 0453581
По запросу
24
GASKET-CYLINDER,DIVIDE PLATE art. 0455433
По запросу
25
COVER-CYLINDER HEAD,SMALL,LH art. 0453579
По запросу
26
COVER ASSEMBLY, CYLINDER HEAD, art. 0455402
По запросу
27
BOLT art. 0453520
По запросу
28
BOLT-STUD art. 0453504
По запросу
29
CYLINDER EXHAUST VALVE art. 0453440
По запросу
30
CYLINDER HEAD COVER GASKET art. 0455434
По запросу
32
COVER-CYLINDER HEAD art. 0453534
По запросу
33
WASHER-CYLINDER HEAD art. 0453510
По запросу
34
NUT-ROUND HEAD,ZINC (10) art. 0453553
По запросу
35
BOLT art. 0453519
По запросу
36
BOLT art. 0453723
По запросу
37
COVER-CYLINDER HEAD,LH art. 0453535
По запросу
38
GASKET-COVER,CYL HEAD,RH art. 0455435
По запросу
39
GASKET-COVER,CYL HEAD,LH art. 0455436
По запросу
40
SPARK PLUG, CR6HSA art. 0453034
По запросу
