модель 2007 года
- Модель Phoenix 200
- Код модели PHOENIX 200 (A07PB20AA/AD)

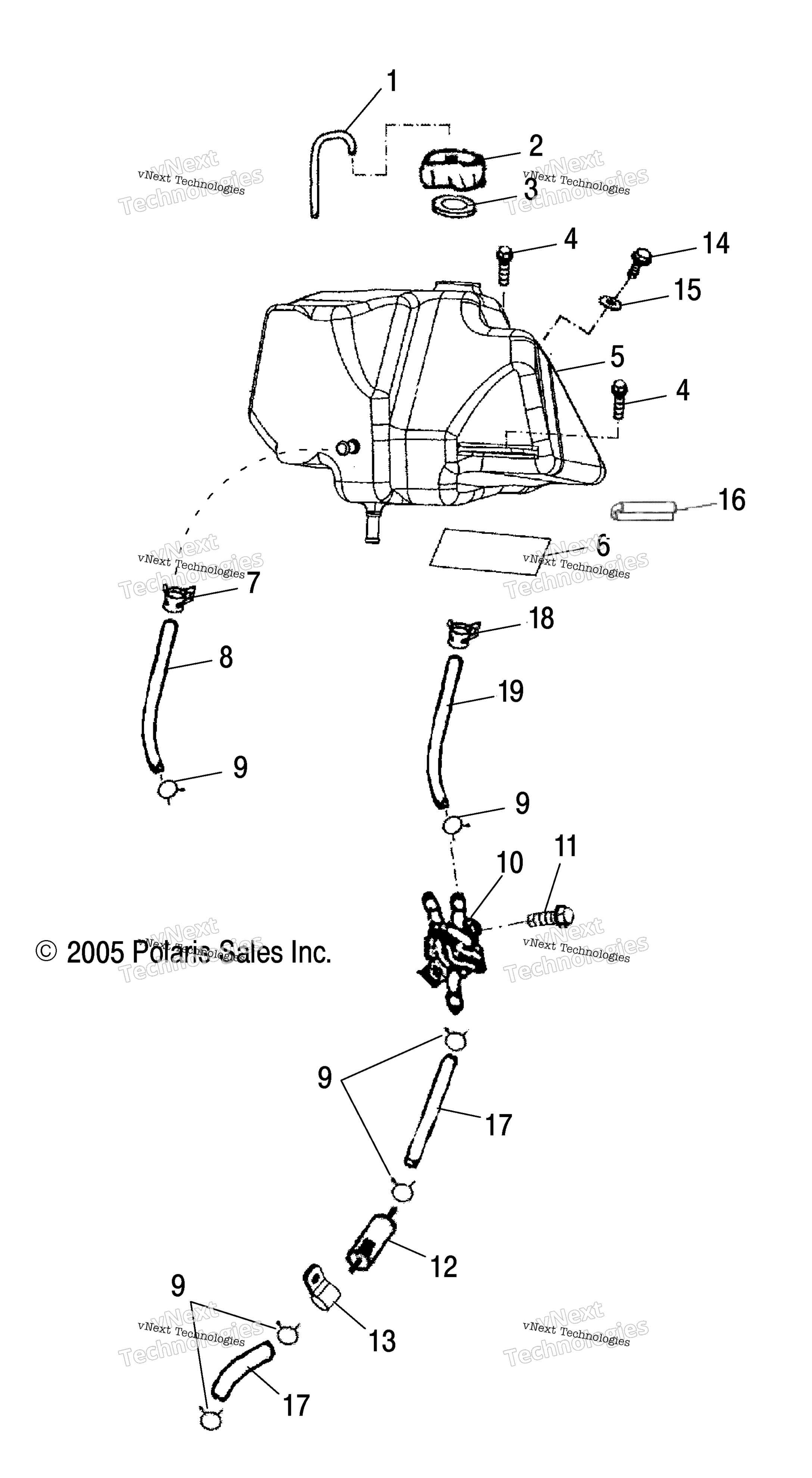

Схема топливного бака для PHOENIX 200 (A07PB20AA/AD)
Схема
Детали
Номер
Наименование детали
Цена
1
VENT LINE HOSE art. 0452791
По запросу
2
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
3
FUEL CAP GASKET, OUTLAW art. 0453692
По запросу
4
BOLT-HEX art. 0452216
По запросу
5
FUEL TANK, PHOENIX art. 0455245
По запросу
6
FOIL-TANK art. 0452645
По запросу
7
HOSE CLAMP art. 0454592
По запросу
8
HOSE ASSEMBLY, FUEL WITH SLEEVE [Incl. 7,9] art. 0454236
По запросу
9
CLIP art. 0450054
По запросу
10
MANUAL FUEL CUP ASSEMBLY art. 0450366
По запросу
11
HEX WASHER BOLT art. 0450701
По запросу
12
FUEL FILTER art. 2520462
По запросу
13
CLAMP art. 0452646
По запросу
14
TAPPING SCREW art. 0450676
По запросу
15
WASHER-PLAIN,5X25X2 art. 0452913
По запросу
16
MAT,RUBBER,FUEL TANK art. 0450632
По запросу
17
HOSE ASSEMBLY, FUEL WITH SLEEVE art. 0454236
По запросу
18
CLAMP-HOSE art. 0453693
По запросу
19
HOSE ASSEMBLY, FUEL WITH SLEEVE [Incl. 9,18] art. 0454236
По запросу
Другие схемы модели
Топливный бак
