модель 2008 года
- Модель Phoenix 200
- Код модели PHOENIX 200 QUAD (A08PB20EB)

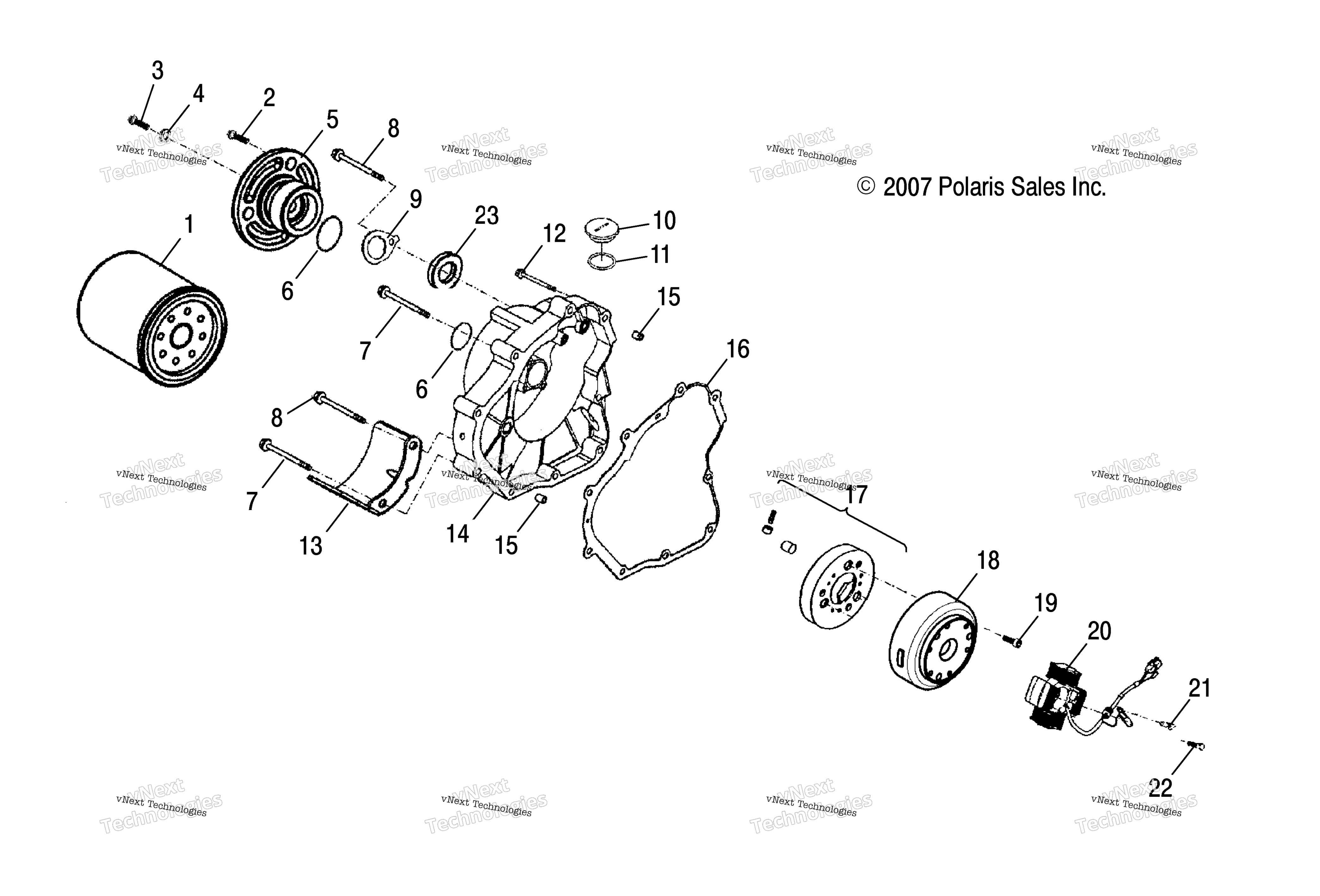

Схема двигателя, картера Cover, Rh для PHOENIX 200 QUAD (A08PB20EB)
Схема
Детали
Номер
Наименование детали
Цена
1
OIL FILTER art. 2520724
По запросу
2
BOLT-HEX,FLANGE art. 0452413
По запросу
3
BOLT-HEX,FLANGE art. 0452463
По запросу
4
WASHER-FLAT,COPPER art. 0452464
По запросу
5
COVER CAP, RIGHT art. 0452458
По запросу
6
O-RING art. 0453777
По запросу
7
BOLT-HEX,FLANGE art. 0452401
По запросу
8
BOLT-HEX,FLANGE art. 0452330
По запросу
9
RETAINER-SIGHT GLASS, CRANKCASE art. 0452637
По запросу
10
CAP art. 0452460
По запросу
11
O-RING art. 0452461
По запросу
12
BOLT-HEX,FLANGE art. 0452343
По запросу
13
SHIELD art. 0452636
По запросу
14
CRANK CASE COVER, RIGHT art. 0452446
По запросу
15
PIN-DOWEL art. 0452342
По запросу
16
GASKET COVER, CRANK art. 0455349
По запросу
17
ASM-CLUTCH,ONE WAY art. 0452450
По запросу
18
ASM-FLYWHEEL,QUAD art. 0453077
По запросу
19
BOLT art. 0452457
По запросу
20
STATOR ASSEMBLY art. 0454947
По запросу
21
BOLT-W/WASHER,HEX art. 0453029
По запросу
22
SCREW art. 0452456
По запросу
23
SEAL AND SIGHT GLASS art. 0452333
По запросу
