модель 2009 года
- Модель Outlaw 50
- Код модели OUTLAW 50 (A09KA05AB/AD)

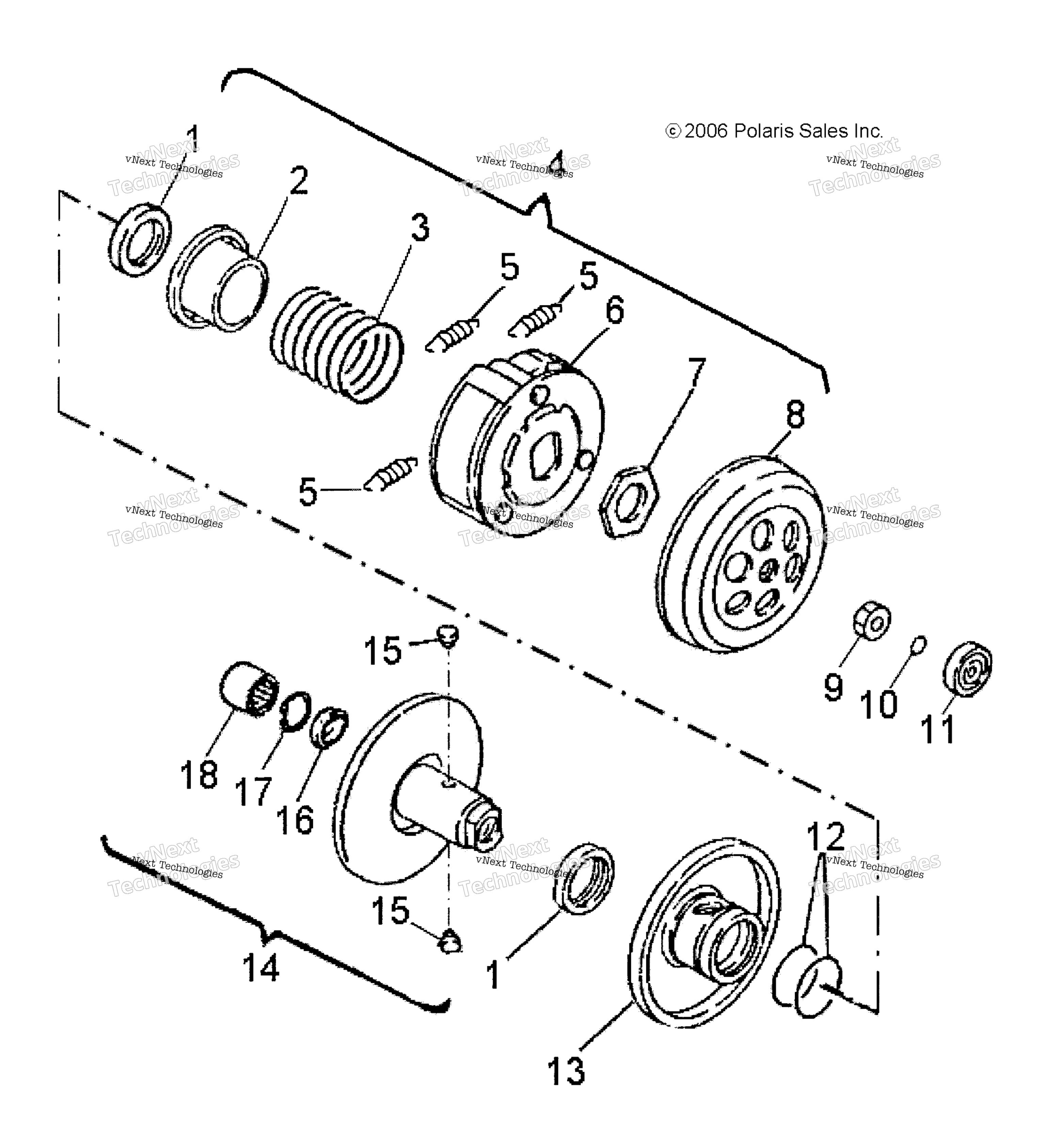

Схема трансмиссии, вторичного сцепления для OUTLAW 50 (A09KA05AB/AD)
Схема
Детали
Номер
Наименование детали
Цена
1
OIL SEAL art. 0450211
По запросу
2
SEAL-COLLAR art. 0453589
По запросу
3
SPRING-COMPRESSION,CLUTCH art. 0453841
По запросу
4
DRIVEN CLUTCH ASSEMBLY, PREDATO [Incl. 1-8] art. 0453842
По запросу
5
SPRING-WEIGHT,CLUTCH,PRED 50 art. 0455381
По запросу
6
ASM-CARRIER,CLUTCH,OUTLAW art. 0455381
По запросу
7
NUT-CLUTCH,DRIVE art. 0453593
По запросу
8
COVER-CLUTCH,DRIVE art. 0453594
По запросу
9
HEX NUT art. 0450224
По запросу
10
O-RING art. 0450226
По запросу
11
BEARING art. 0450225
По запросу
12
O-RING-OIL art. 0453595
По запросу
13
MOVEABLE SHEAVE art. 0453596
По запросу
14
DRIVEN SHEAVE ASSEMBLY [Incl. 15-18] art. 0453597
По запросу
15
PIN-GUIDE,DRIVE CLUTCH art. 0453598
По запросу
16
DRIVE CLUTCH BEARING art. 0453599
По запросу
17
INTERNAL CIRCLIP art. 0450162
По запросу
18
NEEDLE BEARING art. 0453601
По запросу
