модель 2011 года
- Модель Outlaw 50
- Код модели OUTLAW 50 (A11KA05AB/AD)

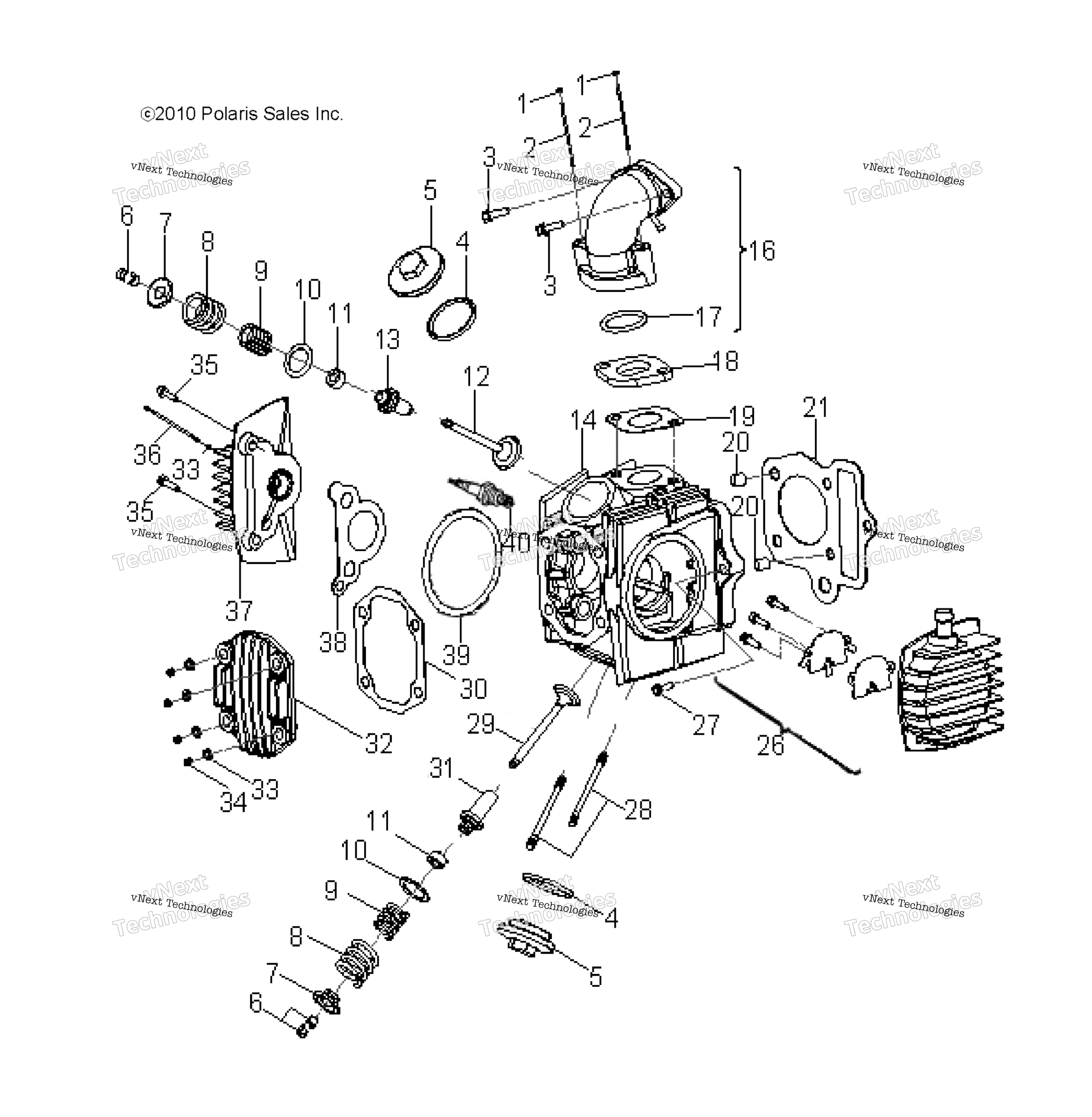

Схема двигателя, цилиндра Head для OUTLAW 50 (A11KA05AB/AD)
Схема
Детали
Номер
Наименование детали
Цена
0
N/A,USE COMPONENTS art. 9990000
По запросу
1
NUT-FLG W/SERR(10) art. 0450880
По запросу
2
STUD-INTAKE,MANIFOLD art. 0453573
По запросу
3
BOLT art. 0453520
По запросу
4
O-RING art. 0453823
По запросу
5
COVER-CYLINDER art. 0453537
По запросу
6
CLIP-RETAINER art. 0452389
По запросу
7
RETAINER-SPRING,VALVE art. 0453443
По запросу
8
SPRING-VALVE,INNER art. 0453442
По запросу
9
SPRING-VALVE,OUTER art. 0453441
По запросу
10
SEAT-VALVE,SPRING,OUTER art. 0453444
По запросу
11
ENGINE VALVE SEAL art. 0453426
По запросу
12
INTAKE VALVE art. 0454017
По запросу
13
Guide, Valve Intake art. 0453575
По запросу
14
CYLINDER HEAD ASSEMBLY [Incl. 6-13,29,31] art. 0454873
По запросу
16
ASM-MANIFOLD,INTAKE [Incl. 17] art. 0453448
По запросу
17
O-RING art. 0453563
По запросу
18
MANIFOLD INSULATOR art. 0453449
По запросу
19
GASKET-MANIFOLD,PRED 50 art. 0455379
По запросу
20
PIN-DOWEL art. 0452342
По запросу
21
CYLINDER HEAD GASKET art. 0455336
По запросу
26
COVER ASSEMBLY, CYLINDER HEAD, art. 0455402
По запросу
27
BOLT art. 0453520
По запросу
28
STUD art. 0453828
По запросу
29
EXHAUST VALVE art. 0454018
По запросу
30
CYLINDER HEAD COVER GASKET art. 0455434
По запросу
31
GUIDE-VALVE,EXHAUST art. 0453576
По запросу
32
COVER-CYLINDER HEAD art. 0453534
По запросу
33
WASHER-CYLINDER HEAD art. 0453510
По запросу
34
NUT-ROUND HEAD,ZINC (10) art. 0453553
По запросу
35
BOLT art. 0453519
По запросу
36
BOLT art. 0453723
По запросу
37
COVER-CYLINDER HEAD,LH art. 0453535
По запросу
38
GASKET-COVER,CYL HEAD,RH art. 0455435
По запросу
39
GASKET-COVER,CYL HEAD,LH art. 0455436
По запросу
40
SPARK PLUG, CR6HSA art. 0453034
По запросу
