модель 2012 года
- Модель Outlaw 90
- Код модели OUTLAW 90 (A12KA09AD/AF)

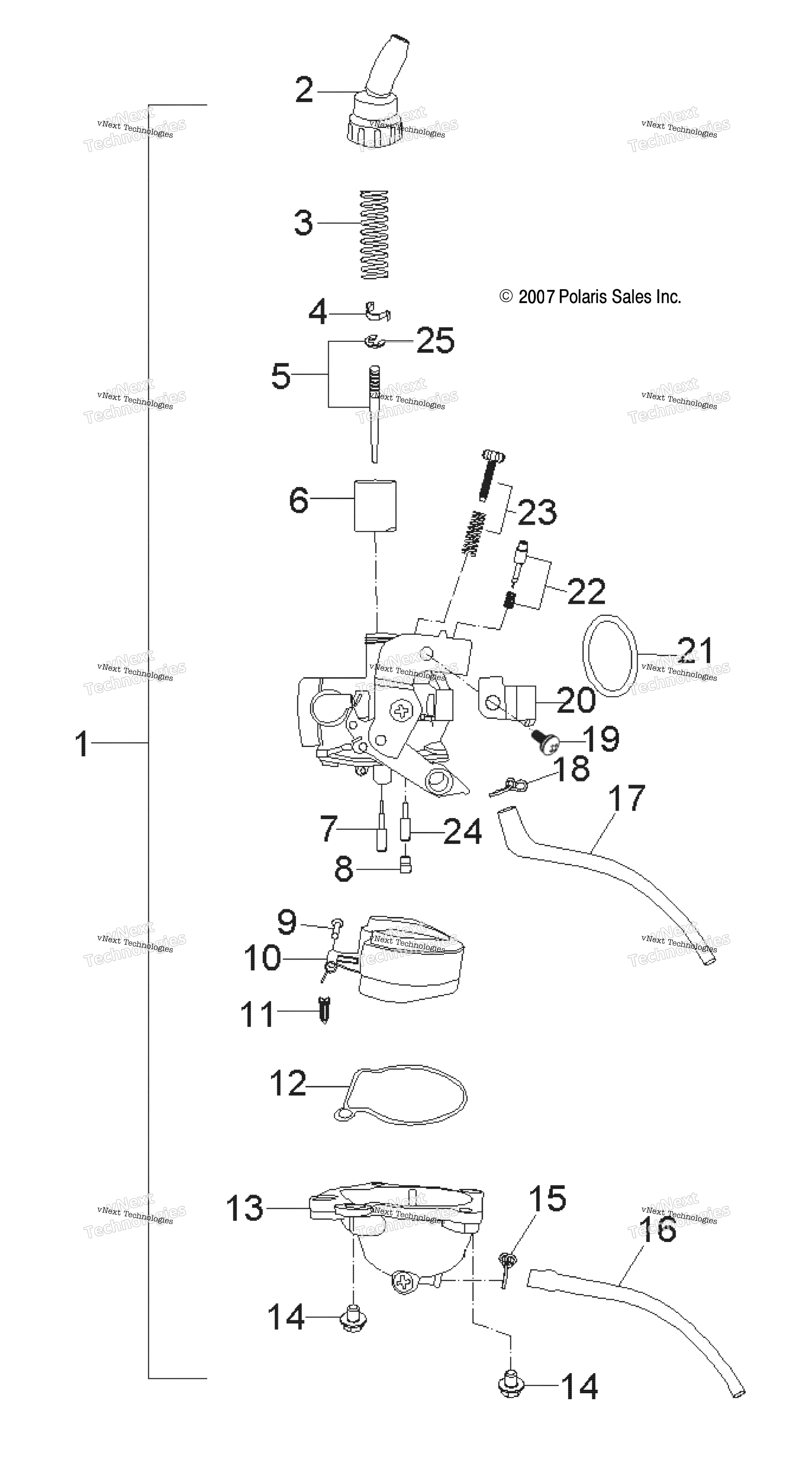

Схема engine, карбюратор для OUTLAW 90 (A12KA09AD/AF)
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSEMBLY, 90 [Incl. All] art. 0454886
По запросу
2
FUEL CAP ASSEMBLY art. 0454190
По запросу
3
SPRING-CARB art. 0454191
По запросу
4
CLIP-NEEDLE,CARB art. 0454192
По запросу
5
JET ASSEMBLY, NEEDLE [Incl. 25] art. 0454193
По запросу
6
THROTTLE-VALVE,90 art. 0454194
По запросу
7
CARBURETOR PILOT JET, 90 art. 0454195
По запросу
8
MAIN JET, CARB, 90 art. 0454196
По запросу
9
PIN-FLOAT,CARB,90 art. 0454197
По запросу
10
CARBURETOR FLOAT art. 0454198
По запросу
11
CARBURETOR FLOAT VALVE, 90 art. 0454199
По запросу
12
CARBURETOR FLOAT SEAL, 90 art. 0454200
По запросу
13
FLOAT BOWL, CARB, 90 art. 0454201
По запросу
14
CARBURETOR SCREW ASSEMBLY art. 0453629
По запросу
15
CLIP-HOSE,VACUUM art. 0452814
По запросу
16
HOSE-DRAIN,CARB art. 0454202
По запросу
17
HOSE-CARB art. 0453625
По запросу
18
CLAMP-HOSE,CARB art. 0453623
По запросу
19
SCREW ASM. art. 0452541
По запросу
20
CLIP-SUPPORT,CARB,90 art. 0454203
По запросу
21
CARBURETOR O-RING art. 0453626
По запросу
22
ASM-SCREW,CARB,90 art. 0454204
По запросу
23
SCREW ASSEMBLY, CARB, 90 art. 0454205
По запросу
24
VALVE-NEEDLE,CARB,90 art. 0454206
По запросу
25
CLIP-E,NEEDLE JET,CARB,90 art. 0454263
По запросу
