модель 2013 года
- Модель Outlaw 90
- Код модели OUTLAW 90 (A13KA09AD/AF)

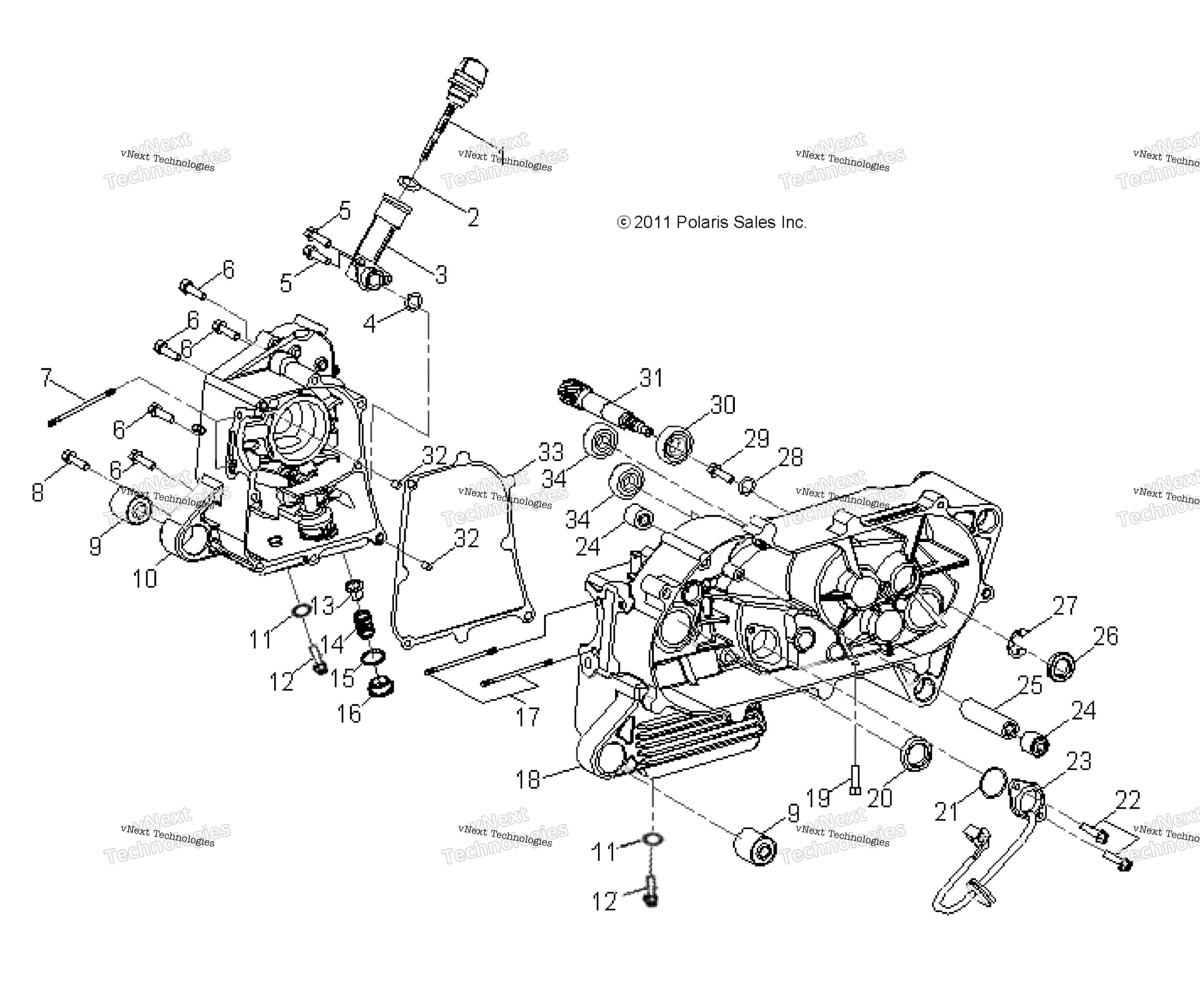

Схема двигателя, картера для OUTLAW 90 (A13KA09AD/AF)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM-ENGINE,YOUTH 90 art. 0454906
По запросу
1
OIL GAUGE art. 0453542
По запросу
2
O-RING-OIL,DIPSTICK art. 0453508
По запросу
3
OIL NECK, FILLER art. 0453611
По запросу
4
O-RING-ACRYLIC art. 0453827
По запросу
5
BOLT art. 0453519
По запросу
6
BOLT art. 0453612
По запросу
7
STUD-BOLT,CRANKCASE art. 0453613
По запросу
8
BOLT art. 0453614
По запросу
9
BUSHING, RUBBER art. 0450587
По запросу
10
CRANKCASE-RH art. 0453615
По запросу
11
WASHER-FLAT art. 0452133
По запросу
12
BOLT-HEX,WASHER FACE art. 0452132
По запросу
13
OIL SCREEN art. 0452369
По запросу
14
OIL SCREEN SPRING art. 0452370
По запросу
15
DRAIN PLUG O-RING art. 0452371
По запросу
16
DRAIN PLUG, OIL art. 0452368
По запросу
17
STUD-BOLT,CRANKCASE art. 0453616
По запросу
18
CLUTCH COVER art. 0453330
По запросу
19
BOLT art. 0453669
По запросу
20
OIL SEAL, CRANKCASE art. 0453522
По запросу
21
O-RING GEAR, POSITION SENSOR art. 0452129
По запросу
22
BOLT-HEX,FLANGE art. 0452138
По запросу
23
GEAR POSITION SENSOR art. 0452128
По запросу
24
BUSHING, RUBBER art. 0451139
По запросу
25
SPACER-COLLAR,CRANKCASE art. 0453617
По запросу
26
OIL SEAL art. 0450200
По запросу
27
EXTERNAL CIRCLIP art. 0450198
По запросу
28
WASHER-PLAIN art. 0453460
По запросу
29
BOLT-SOCKET,HEX(10) art. 0450158
По запросу
30
BEARING art. 0450199
от 800 ₽
31
DRIVE SHAFT art. 0453456
По запросу
32
PIN-DOWEL art. 0452342
По запросу
33
CRANKCASE GASKET art. 0455333
По запросу
34
BALL BEARING art. 0450254
По запросу
