модель 2015 года
- Модель Phoenix 200
- Код модели PHOENIX 200 (A15YAP20AF)

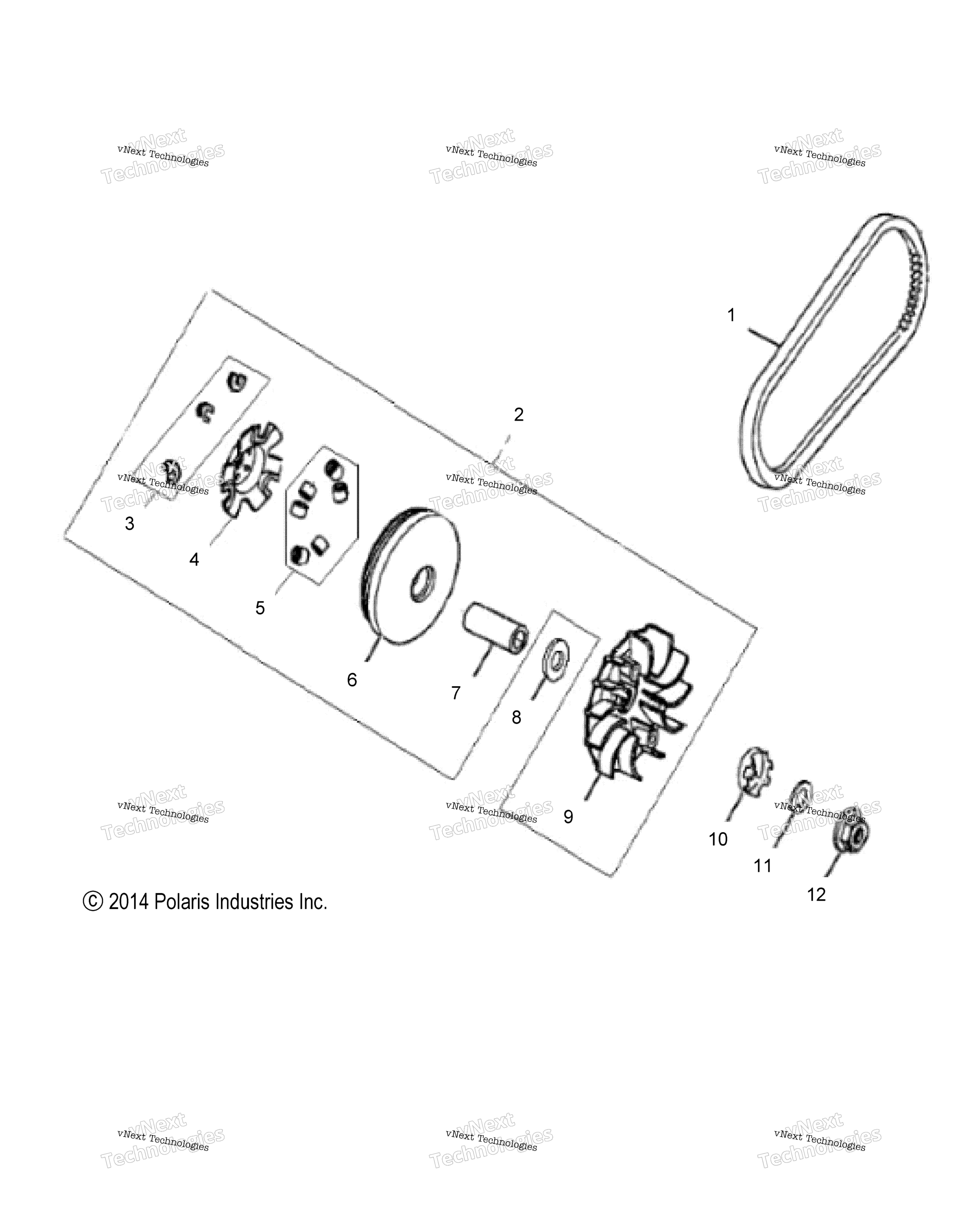

Схема трансмиссии, первичного сцепления для PHOENIX 200 (A15YAP20AF)
Схема
Детали
Номер
Наименование детали
Цена
1
BELT DRIVE art. 0452496
По запросу
2
DRIVE CLUTCH ASSEMBLY [INCL. 3-8] art. 0452465
По запросу
3
S-BUSHING,SLIDER,PHX art. 0455004
По запросу
4
PLATE-SHEAVE art. 0452472
По запросу
5
S-ROLLER,PHX art. 0455005
По запросу
6
ASM-SHEAVE,Y4TER art. 0452468
По запросу
7
SHAFT-DRIVE,CLUTCH art. 0453756
По запросу
8
SPACER-CVT art. 0454864
По запросу
9
SHEAVE-MOVEABLE,DRIVE art. 0452466
По запросу
10
KICK START BUSHING art. 0452474
По запросу
11
WASHER-PLAIN art. 0452792
По запросу
12
FLANGE NUT art. 0450529
По запросу
Другие схемы модели
Трансмиссия, первичное сцепление
