модель 2021 года
- Модель Outlaw 110
- Код модели OUTLAW 110 (A21YAK11B6/B7/N6/N7)

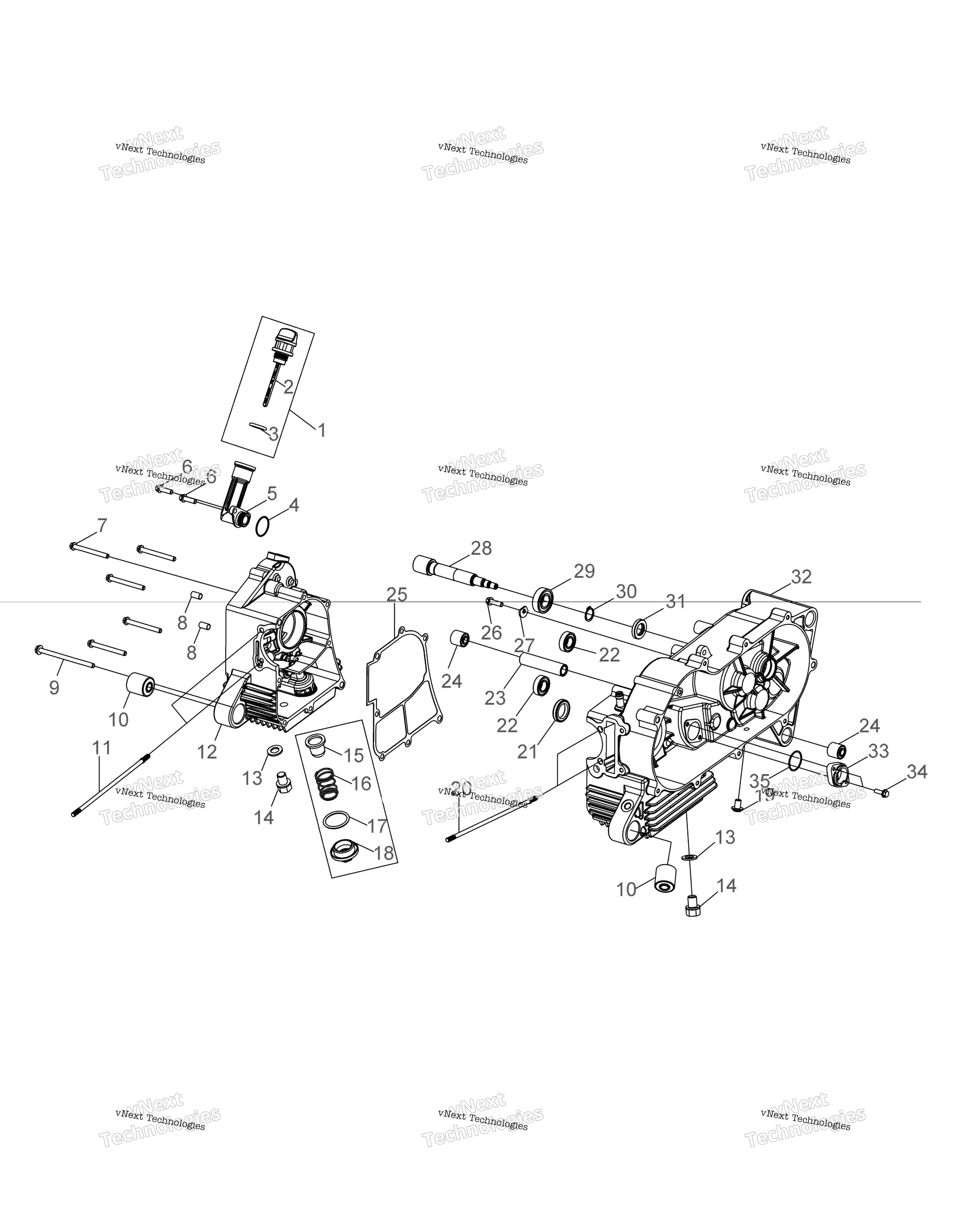

Схема двигателя, картера для OUTLAW 110 (A21YAK11B6/B7/N6/N7)
Схема
Детали
Номер
Наименование детали
Цена
0
ENGINE ASSEMBLY, 110 art. 0455394
По запросу
1
OIL GAUGE [INCL. 2] art. 0453542
По запросу
2
DIPSTICK art. -------
По запросу
3
O-RING art. 0455117
По запросу
4
O-RING-ACRYLIC art. 0453827
По запросу
5
OIL NECK, FILLER art. 0453611
По запросу
6
BOLT art. 0453519
По запросу
7
BOLT art. 0453612
По запросу
8
PIN-DOWEL art. 0452342
По запросу
9
BOLT art. 0453614
По запросу
10
BUSHING-RUBBER,110 art. 0455172
По запросу
11
STUD-BOLT,CRANKCASE art. 0453613
По запросу
12
CRANKCASE-RH,110 art. 0455118
По запросу
13
WASHER-FLAT art. 0452133
По запросу
14
BOLT-HEX,WASHER FACE art. 0452132
По запросу
15
OIL SCREEN art. 0452369
По запросу
16
OIL SCREEN SPRING art. 0452370
По запросу
17
DRAIN PLUG O-RING art. 0452371
По запросу
18
DRAIN PLUG, OIL art. 0452368
По запросу
19
BOLT art. 0453669
По запросу
20
STUD-BOLT,CRANKCASE art. 0453616
По запросу
21
OIL SEAL, CRANKCASE art. 0453522
По запросу
22
BALL BEARING art. 0450254
По запросу
23
SPACER-COLLAR,CRANKCASE art. 0453617
По запросу
24
BUSHING-RUBBER,110 art. 0455173
По запросу
25
CRANKCASE GASKET, 110 art. 0455341
По запросу
26
BOLT-SOCKET,HEX(10) art. 0450158
По запросу
27
WASHER-PLAIN art. 0453460
По запросу
28
DRIVE SHAFT art. 0453456
По запросу
29
BEARING art. 0450199
от 800 ₽
30
EXTERNAL CIRCLIP art. 0450198
По запросу
31
OIL SEAL art. 0450200
По запросу
32
CRANKCASE, LEFT art. 0455120
По запросу
33
GEAR POSITION SENSOR art. 0452128
По запросу
34
BOLT-HEX,FLANGE art. 0452138
По запросу
35
O-RING GEAR, POSITION SENSOR art. 0452129
По запросу
