модель 2002 года
- Модель Quadsport LT80
- Код модели LT80

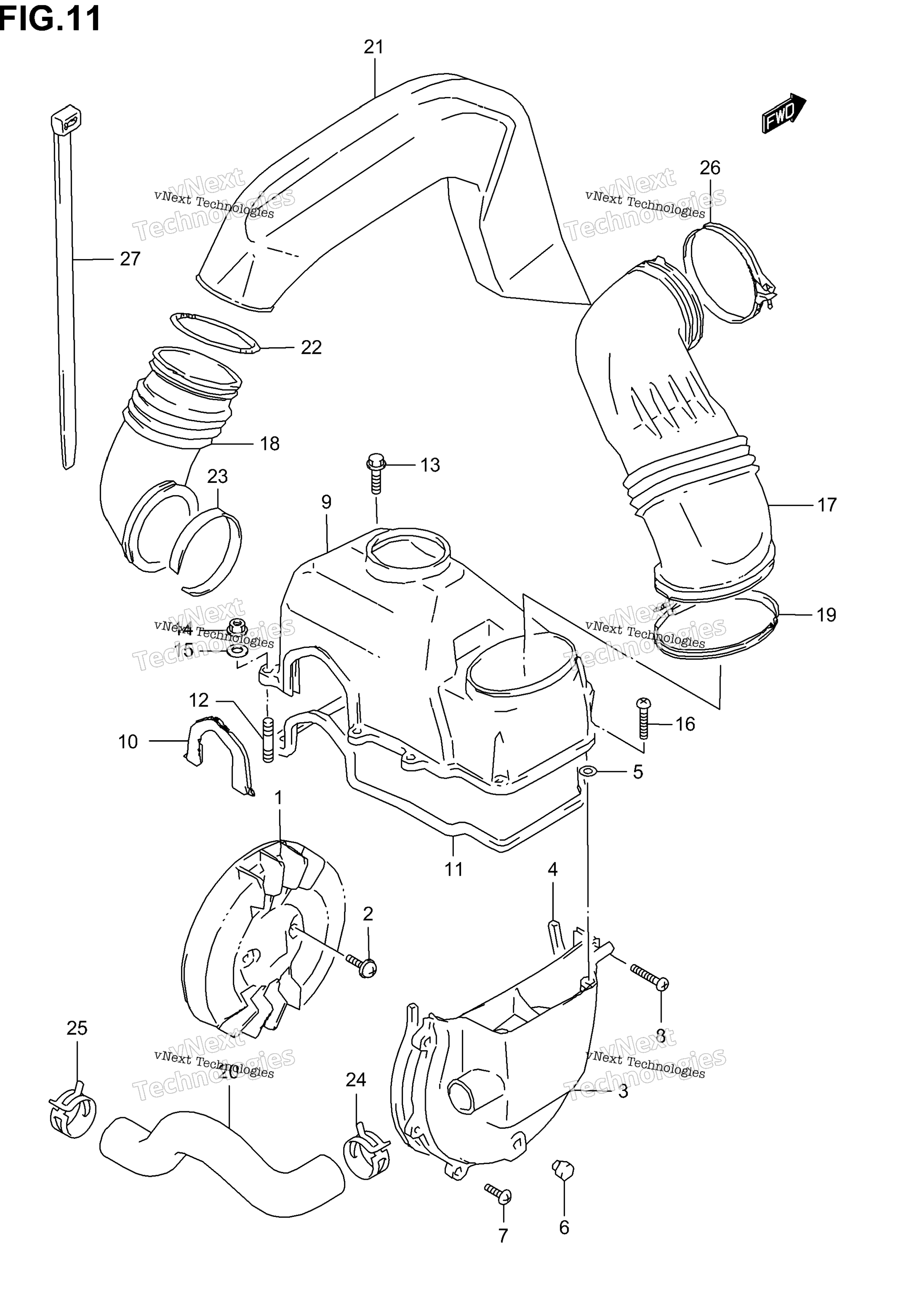

Схема системы охлаждения FAN для LT80
Схема
Детали
Номер
Наименование детали
Цена
1
FAN, COOLING art. 17110-40B00-000
По запросу
2
SCREW art. 02112-1612B-000
По запросу
3
COVER, COOLING FAN art. 17121-40B20-000
По запросу
4
GASKET L:800!435 art. 17132-40B00-000
По запросу
5
GASKET art. 17125-40B00-000
По запросу
6
PLUG, DRAIN art. 17124-40B00-000
По запросу
7
SCREW art. 02142-0616A-000
По запросу
8
SCREW (6X25) art. 02142-0625A-000
По запросу
9
COWLING, CYLINDER art. 17131-40B20-000
По запросу
10
SEAL art. 17140-40B00-000
По запросу
11
GASKET art. 17132-40B00-000
По запросу
12
Шпилька цилиндра 01421-0620A art. 01421-0620A-000
от 221 ₽
13
BOLT art. 01550-0616A-000
По запросу
14
NUT art. 08319-31067-000
По запросу
15
WASHER art. 08322-0106B-000
По запросу
16
SCREW art. 03541-0425B-000
По запросу
17
DUCT, CYLINDER COOLING IN art. 17151-40B01-000
По запросу
18
DUCT, CYLINDER COOLING OUT art. 17181-40B01-000
По запросу
19
CLAMP art. 17155-40B00-000
По запросу
20
DUCT, BELT COOLING OUT art. 17171-40B01-000
По запросу
21
DUCT, CYLINDER COOLING OUT art. 17183-40B00-000
По запросу
22
CLAMP art. 13826-38300-000
По запросу
23
RING art. 17182-40B00-000
По запросу
24
CLIP art. 09401-30404-000
По запросу
25
CLIP art. 09401-33401-000
По запросу
26
CLAMP art. 09402-82208-000
По запросу
27
CLAMP (L:386) art. 09407-38401-000
По запросу
