модель 2003 года
- Модель Quadsport LT80
- Код модели LT80

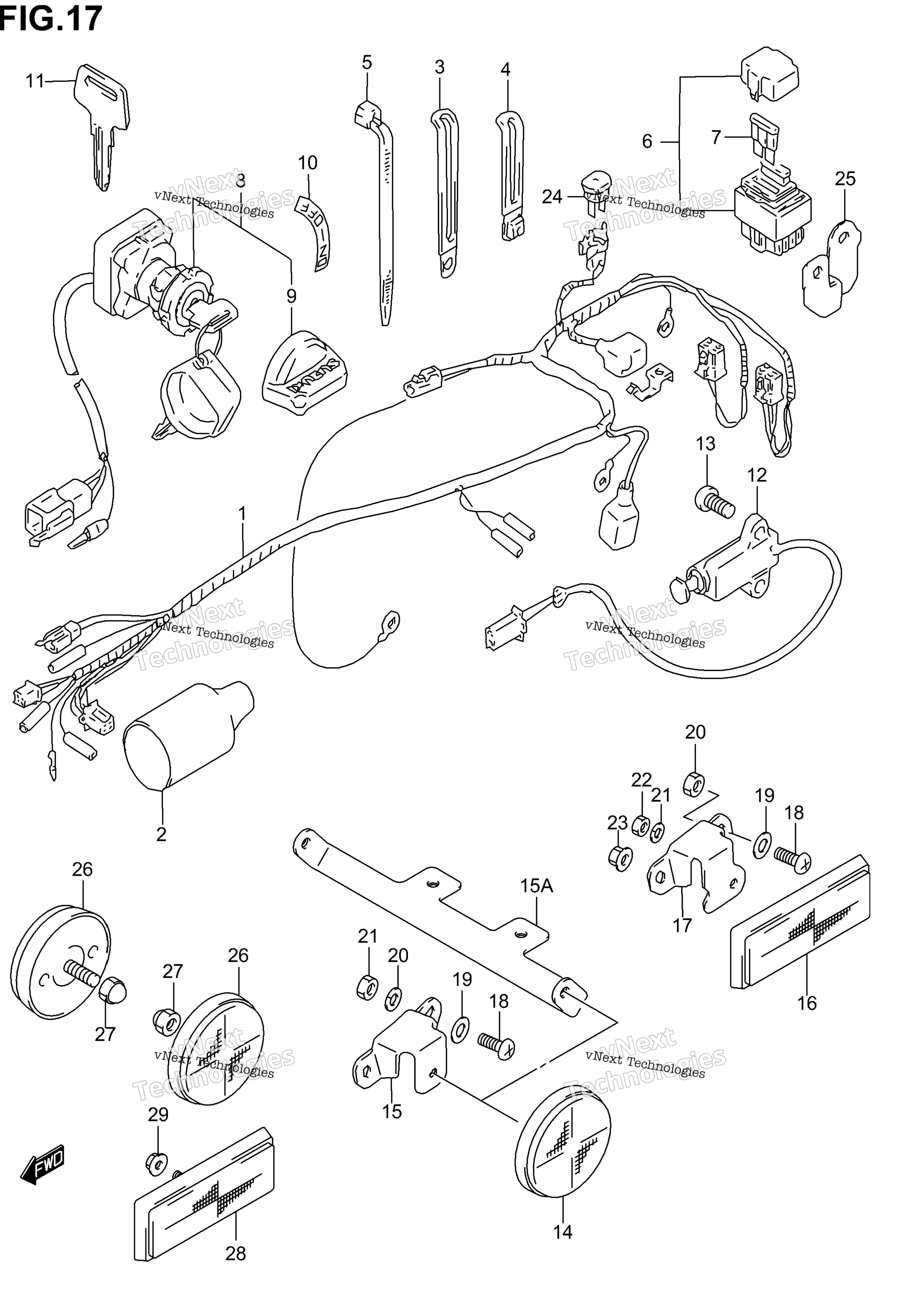

Схема жгута проводов для LT80
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING Includes Item(s) 2 art. 36610-40B20-000
По запросу
2
BOOT, WIRING HARNESS art. 36618-30000-000
По запросу
3
CLAMP (L:80) art. 09404-06036-000
По запросу
3
CLAMP (L:125) art. 09404-08420-000
По запросу
4
CLAMP (L:80) art. 09404-06425-000
По запросу
5
CLAMP (L:125) art. 09407-14403-000
По запросу
5
CLAMP (L:165) art. 09407-18402-000
По запросу
6
BOX ASSY, FUSE Includes Item(s) 7 art. 36740-40B00-000
По запросу
7
FUSE (5A) art. 09481-05101-000
По запросу
8
SWITCH ASSY, IGNITION Includes Item(s) 9 art. 37110-40B01-000
По запросу
9
Кожух на ключ Suzuki 37142-19B01 art. 37142-19B01-000
По запросу
10
PLATE, CONTROL INDENTIFICATION art. 37139-40B03-000
По запросу
11
KEY, BLANK (TYPE:F) OPT art. 37146-19B30-000
По запросу
11
Болванка ключка зажигания Suzuki art. 37146-19B20-000
По запросу
11
KEY, BLANK (TYPE:D) OPT art. 37146-19B10-000
По запросу
11
KEY, BLANK (TYPE:C) OPT art. 37146-19B00-000
По запросу
12
SWITCH ASSY, PARKING BRAKE art. 37840-40B02-000
По запросу
13
SCREW art. 02112-0620A-000
По запросу
14
REFLECTOR, FRONT SIDE P28 art. 35950-14A00-000
По запросу
15
BRACKET, FRONT LH MODEL K2 P28 art. 35957-40B00-000
По запросу
15
BRACKET, FRONT RH MODEL K2 P28 art. 35956-40B00-000
По запросу
15
BRACKET, FRONT SIDE MODEL K3/K4/K5/K6 P28 art. 35956-40B10-000
По запросу
16
REFLECTOR, REAR MODEL K2 P28 art. 35970-00A10-000
По запросу
17
BRACKET, REAR SIDE RH MODEL K2 P28 art. 35975-40B00-000
По запросу
17
BRACKET, REAR SIDE LH MODEL K2 P28 art. 35976-40B00-000
По запросу
18
SCREW MODEL K2 P28 art. 02142-0616A-000
По запросу
19
WASHER MODEL K2 P28 art. 08322-0106B-000
По запросу
20
NUT MODEL K2 P28 art. 08319-31067-000
По запросу
21
LOCK WASHER MODEL K2 P28 art. 08321-0105A-000
По запросу
22
NUT MODEL K2 P28 art. 08310-0005A-000
По запросу
23
Гайка Suzuki art. 08316-1005A-000
По запросу
24
BREAKER ASSY, CIRCUIT art. 36750-05A00-000
По запросу
25
BRACKET, CIRCUIT BREAKER art. 36751-40B00-000
По запросу
26
REFLECTOR ASSY, REAR SIDE MODEL K3/K4/K5/K6 P28 art. 35970-14A10-000
По запросу
27
NUT MODEL K3/K4/K5/K6 P28 art. 08313-2005A-000
По запросу
28
Светооотражатель Suzuki art. 35970-07F01-000
от 1 901 ₽
29
Гайка Suzuki art. 08316-1005A-000
По запросу
Другие схемы модели
Жгут проводов
