модель 2003 года
- Модель Quadsport Z50 /LT-A 50
- Код модели LT-A50

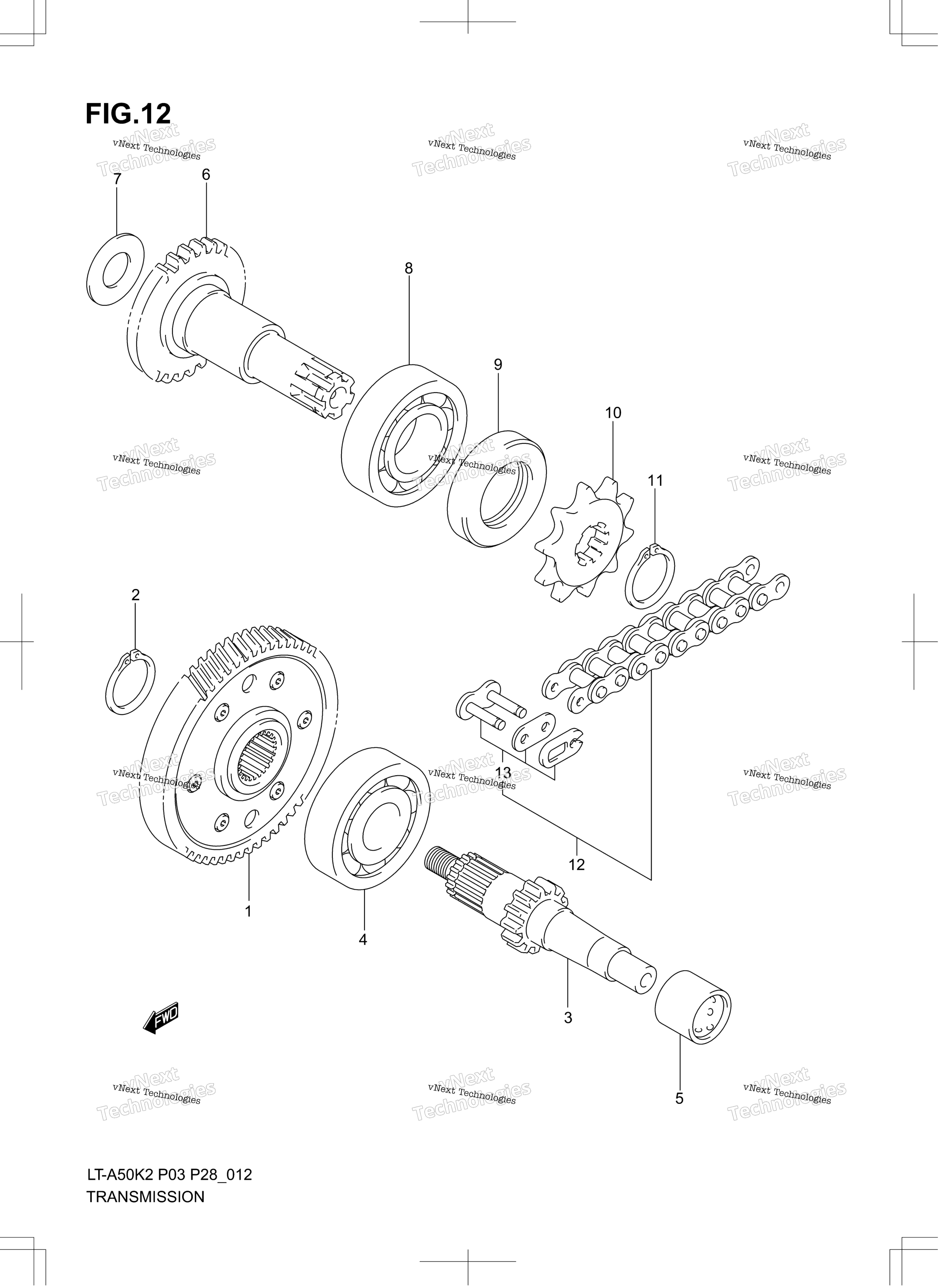

Схема трансмиссии для LT-A50
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR ASSY, PRIMARY DRIVEN art. 21200-04501-000
По запросу
2
CIRCLIP art. 09380-17003-000
По запросу
3
COUNTER SHAFT art. 24121-04400-000
По запросу
4
BEARING (17X40X12) art. 09262-17023-000
По запросу
5
BUSHING, COUNTER SHAFT art. 09304-10005-000
По запросу
6
DRIVE SHAFT art. 24130-04400-000
По запросу
7
Шайба 17х30х1,0 Suzuki 09181-17223 art. 09181-17223-000
По запросу
8
BEARING (17X40X12) art. 09262-17023-000
По запросу
9
OIL SEAL (17X29X7) art. 09283-17012-000
По запросу
10
SPROCKET, ENGINE (NT:10) art. 27511-22600-000
По запросу
11
CIRCLIP art. 08331-31169-000
По запросу
12
CHAIN, DRIVE (DID420,78L) L:78!64; Includes Item(s) 13 - 13 art. 27600-01012-078
По запросу
13
JOINT (RK) art. 27620-01023-000
По запросу
13
JOINT (DID) art. 27620-01012-000
По запросу
