модель 2004 года
- Модель Quadsport LT80
- Код модели LT80

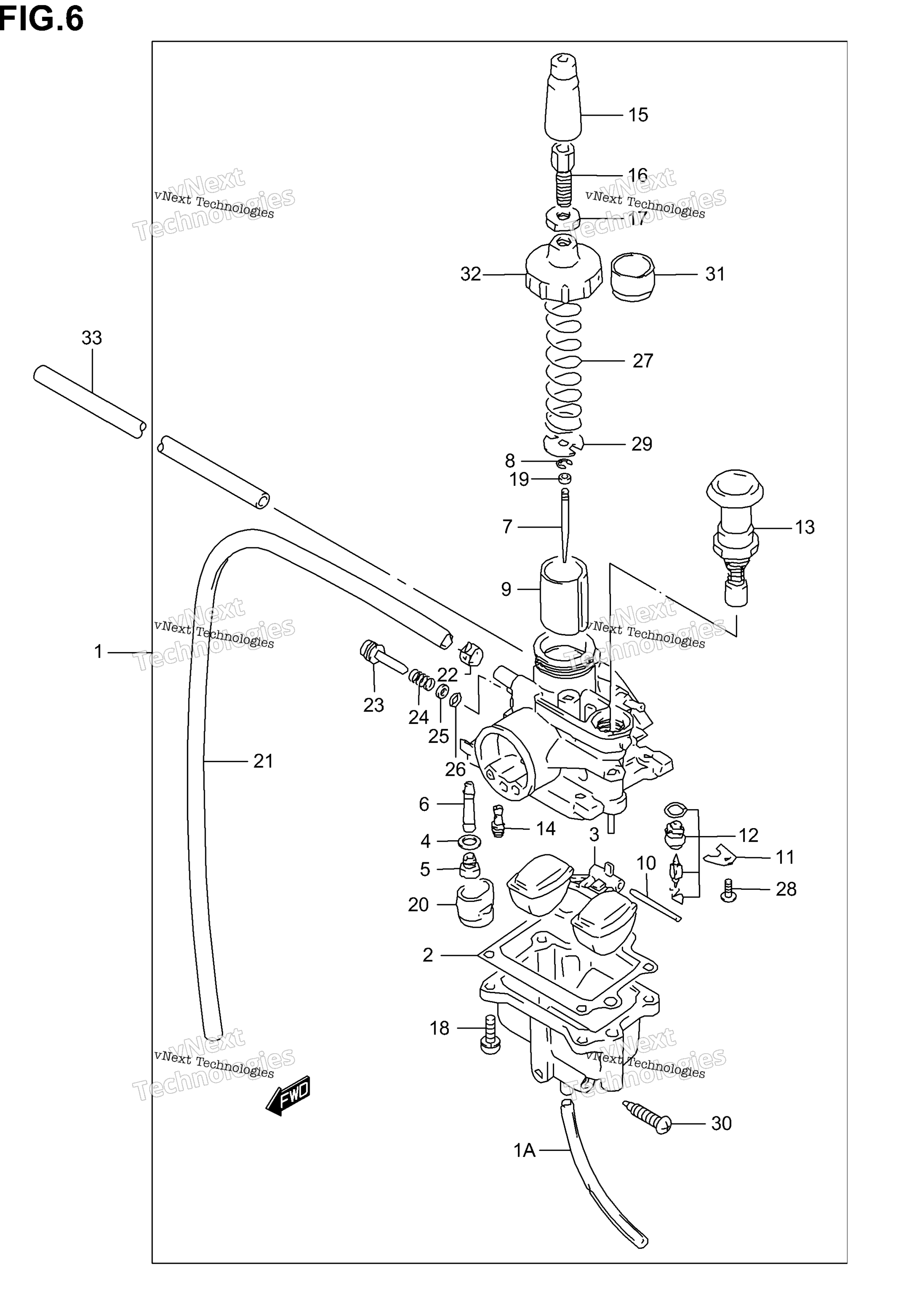

Схема карбюратора для LT80
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, OVER FLOW (3X5X600) L:600!70 art. 09351-30001-600
По запросу
1
CARBURETOR ASSY Includes Item(s) 1A - 32 art. 13200-40B10-000
По запросу
2
GASKET art. 13258-02100-000
По запросу
3
FLOAT art. 13250-30D50-000
По запросу
4
GASKET art. 13386-04700-000
По запросу
5
JET, MAIN (92.5) art. 09491-92004-000
По запросу
6
JET, NEEDLE (E-0) art. 09494-00553-000
По запросу
7
NEEDLE, JET (3J17-2) art. 13383-46B00-000
По запросу
8
E RING art. 13394-40D00-000
По запросу
9
VALVE, PISTON (CA:2.5) art. 13551-40B00-000
По запросу
10
PIN, FLOAT art. 13254-20010-000
По запросу
11
PLATE art. 13373-46710-000
По запросу
12
VALVE ASSY, NEEDLE art. 13370-03A20-000
По запросу
13
PLUNGER ASSY art. 13411-40B00-000
По запросу
14
JET, PILOT (20) art. 09492-20008-000
По запросу
15
CAP art. 13681-33010-000
По запросу
16
ADJUSTER, CABLE art. 13577-22600-000
По запросу
17
NUT art. 13661-16600-000
По запросу
18
SCREW art. 13601-04148-000
По запросу
19
GASKET art. 13382-47010-000
По запросу
20
CAP art. 13697-40B00-000
По запросу
21
HOSE (3.5X6.5X600) L:600!500 art. 09351-35653-600
По запросу
22
CLIP art. 13698-40B00-000
По запросу
23
ADJUSTER art. 13483-16A01-000
По запросу
24
SPRING art. 13268-35010-000
По запросу
25
WASHER art. 13291-35010-000
По запросу
26
Уплотнительное кольцо Suzuki art. 13295-33010-000
от 420 ₽
27
SPRING art. 13573-98500-000
По запросу
28
SCREW art. 02112-0306B-000
По запросу
29
PLATE art. 13447-30A00-000
По запросу
30
SCREW, DRAIN art. 13247-02340-000
По запросу
31
RING art. 13331-40B00-000
По запросу
32
TOP ASSY art. 13261-40B00-000
По запросу
33
HOSE, VACUUM (4.5X8.5X240) L:600!240 art. 09355-45001-600
По запросу
