модель 2008 года
- Модель Quadsport Z250 /LT-Z250
- Код модели LT-Z250

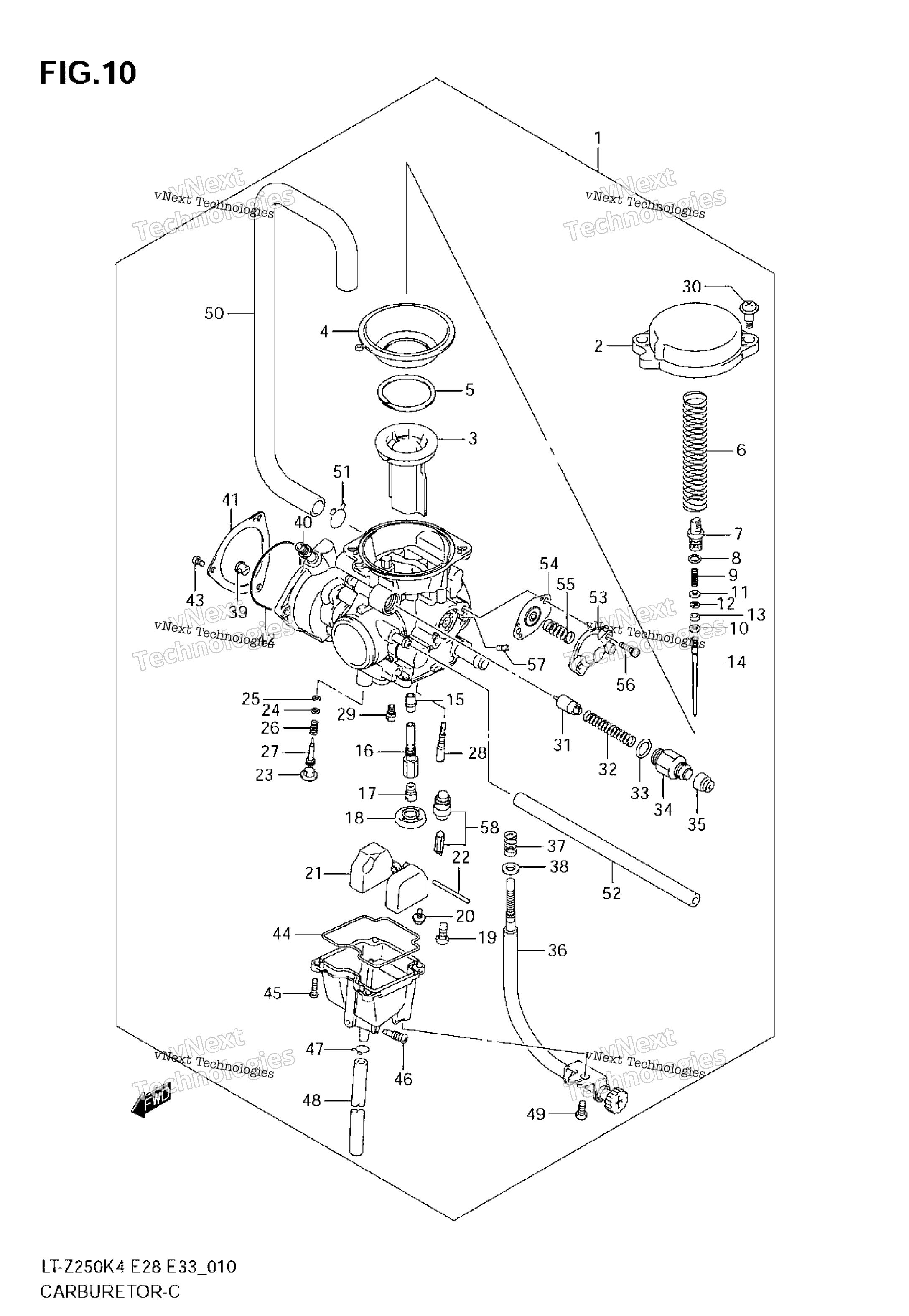

Схема карбюратора для LT-Z250
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY E33; Includes Item(s) 2 - 58 art. 13200-21G10-000
По запросу
1
CARBURETOR ASSY E28 art. 13200-21G00-000
По запросу
2
DIAPHRAGM COVER art. 13502-20B00-000
По запросу
3
PISTON VALVE art. 13501-13E20-000
По запросу
4
DIAPHRAGM art. 13507-05G01-000
По запросу
5
RING art. 13504-16E00-000
По запросу
6
SPRING art. 13573-13E20-000
По запросу
7
Направляющая Suzuki art. 13418-33E00-000
По запросу
8
O RING art. 09280-05004-000
По запросу
9
SPRING art. 13481-13F00-000
По запросу
10
WASHER art. 13291-29FA0-000
По запросу
11
WASHER art. 13382-19E00-000
По запросу
12
E RING art. 13394-17E60-000
По запросу
13
RING art. 13387-13F00-000
По запросу
14
NEEDLE, JET art. 13383-21G00-000
По запросу
15
JET, NEEDLE art. 13341-19E60-000
По запросу
16
HOLDER, JET MODEL K5/K6/K7/K8 art. 13342-21G10-000
По запросу
17
JET, MAIN art. 09491-25010-000
По запросу
18
HOLDER art. 13387-08G00-000
По запросу
19
SCREW art. 02112-0408A-000
По запросу
20
SCREW art. 13602-05A10-000
По запросу
21
FLOAT ASSY art. 13250-04F00-000
По запросу
22
PIN art. 13254-01010-000
По запросу
23
CAP E28 art. 13282-21G00-000
По запросу
23
PLUG E33 art. 13281-05A00-000
По запросу
24
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
25
Шайба Suzuki art. 13291-29900-000
По запросу
26
SPRING art. 13268-48700-000
По запросу
27
ADJUSTER art. 13279-21G00-000
По запросу
28
JET, PILOT art. 09492-20024-000
По запросу
29
JET, MAIN art. 09491-57003-000
По запросу
30
Винт Suzuki art. 13247-33E00-000
По запросу
31
PLUNGER ASSY art. 13411-39D20-000
По запросу
32
SPRING art. 13417-07F00-000
По запросу
33
Уплотнительное кольцо Suzuki art. 13278-47091-000
По запросу
34
HOLDER, GUIDE art. 13418-07F00-000
По запросу
35
CAP art. 13681-04011-000
По запросу
36
ADJUST SCREW ASSY art. 13267-07G00-000
По запросу
37
SPRING art. 13268-03110-000
По запросу
38
WASHER art. 13615-05G00-000
По запросу
39
CABLE GUIDE art. 13579-05G00-000
По запросу
40
NUT art. 13607-98410-000
По запросу
41
COVER art. 13502-02C10-000
По запросу
42
O RING art. 13673-20B00-000
По запросу
43
SCREW art. 02112-0406B-000
По запросу
44
Прокладка Suzuki art. 13258-04F00-000
По запросу
45
SCREW art. 02112-04107-000
По запросу
46
SCREW art. 13247-02340-000
По запросу
47
CLIP MODEL K4 art. 09401-08410-000
По запросу
48
HOSE art. 13684-21G00-000
По запросу
49
SCREW art. 02112-05107-000
По запросу
50
HOSE art. 13683-21G01-000
По запросу
51
CLIP MODEL K4 art. 13671-21G00-000
По запросу
52
HOSE L:600!160 art. 09352-50006-600
По запросу
53
COVER ASSY art. 13502-10F00-000
По запросу
54
DIAPHRAGM ASSY art. 13480-055A1-000
По запросу
55
SPRING art. 13271-13F00-000
По запросу
56
SCREW art. 13601-04148-000
По запросу
57
JET, PILOT AIR art. 09493-34003-000
По запросу
58
NEEDLE VALVE ASSY art. 13370-21G01-000
По запросу
