модель 2008 года
- Модель Quadsport Z90
- Код модели LT-Z90

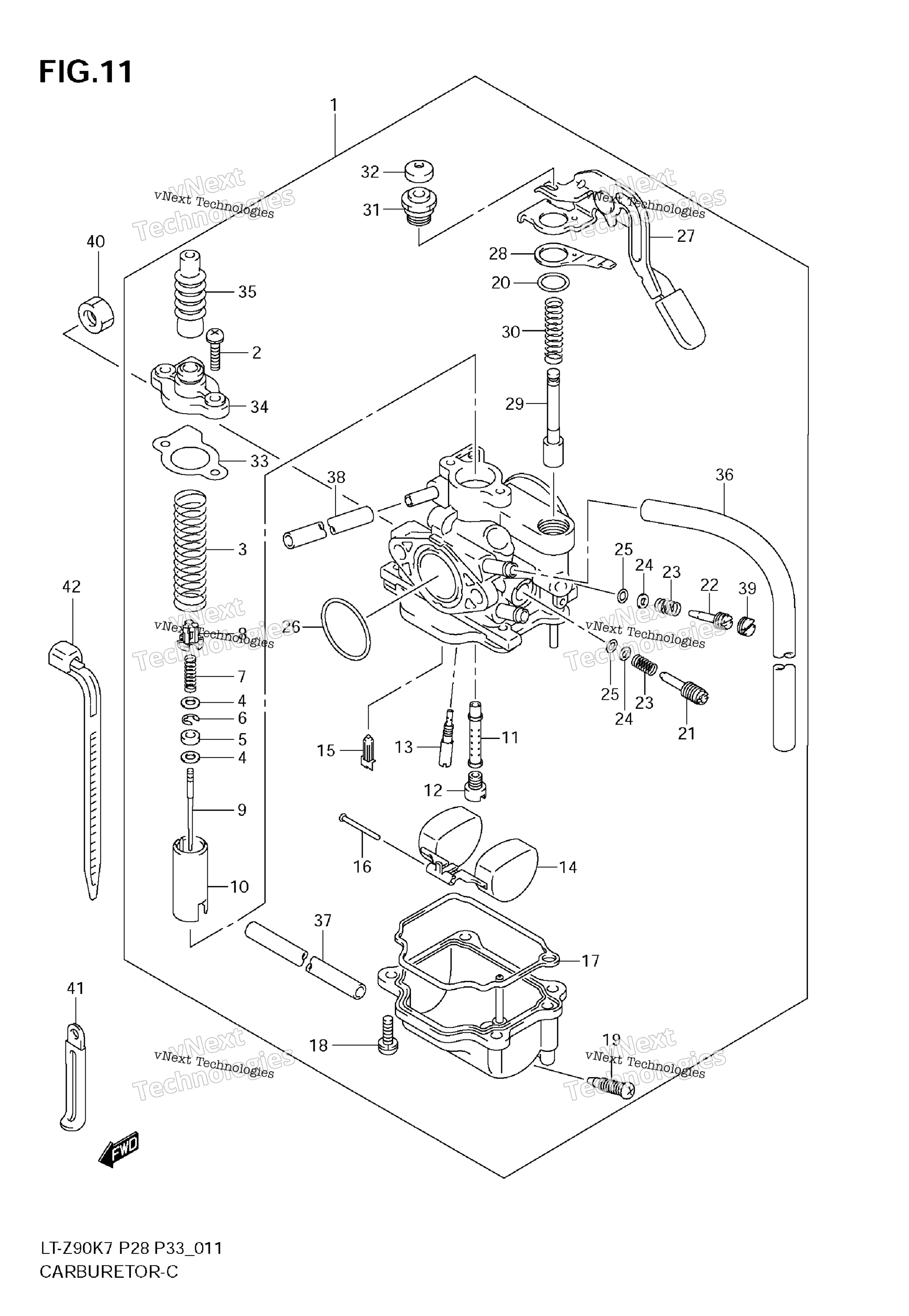

Схема карбюратора для LT-Z90
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR Includes Item(s) 2 - 39 art. 13200-08H01-000
По запросу
2
SCREW art. 02112-3412B-000
По запросу
3
SPRING art. 13573-08H00-000
По запросу
4
WASHER art. 13382-23F00-000
По запросу
5
RING art. 13387-23F00-000
По запросу
6
E RING art. 13533-98410-000
По запросу
7
SPRING art. 13481-23F00-000
По запросу
8
HOLDER art. 13418-12F40-000
По запросу
9
NEEDLE, JET art. 13383-08H00-000
По запросу
10
PISTON VALVE art. 13511-08H00-000
По запросу
11
JET, NEEDLE art. 13341-08H00-000
По запросу
12
JET, MAIN art. 09491-80011-000
По запросу
13
JET, PILOT art. 09492-17012-000
По запросу
14
FLOAT ASSY art. 13250-06410-000
По запросу
15
NEEDLE ASSY art. 13370-09D00-000
По запросу
16
PIN art. 13254-29C50-000
По запросу
17
O RING art. 13258-30A00-000
По запросу
18
SCREW art. 13601-04148-000
По запросу
19
SCREW art. 13247-02340-000
По запросу
20
Уплотнительное кольцо Suzuki art. 13278-47091-000
По запросу
21
ADJUSTER art. 13267-47A00-000
По запросу
22
ADJUSTER art. 13269-08H00-000
По запросу
23
SPRING art. 13494-09410-000
По запросу
24
Шайба Suzuki art. 13291-29900-000
По запросу
25
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
26
O RING art. 09280-24006-000
По запросу
27
LEVER ASSY art. 13420-08H00-000
По запросу
28
PLATE art. 13421-08H00-000
По запросу
29
PLUNGER art. 13411-08H00-000
По запросу
30
SPRING art. 13417-43G00-000
По запросу
31
HOLDER art. 13418-08H00-000
По запросу
32
CAP art. 13416-46710-000
По запросу
33
GASKET art. 13249-30A10-000
По запросу
34
TOP CAP art. 13261-09G20-000
По запросу
35
CAP art. 13681-36GA0-000
По запросу
36
HOSE L:600!225 art. 09352-50901-600
По запросу
37
HOSE L:600!250 art. 09354-25703-600
По запросу
38
HOSE art. 13683-08H00-000
По запросу
39
PLUG art. 13281-05A00-000
По запросу
40
NUT art. 09140-06023-000
По запросу
41
CLAMP, OVERFLOW HOSE art. 09404-06429-000
По запросу
42
CLAMP, AIR VENT HOSE art. 09407-14403-000
По запросу
