модель 2009 года
- Модель Quadracer R450 /LT-R450
- Код модели LT-R450

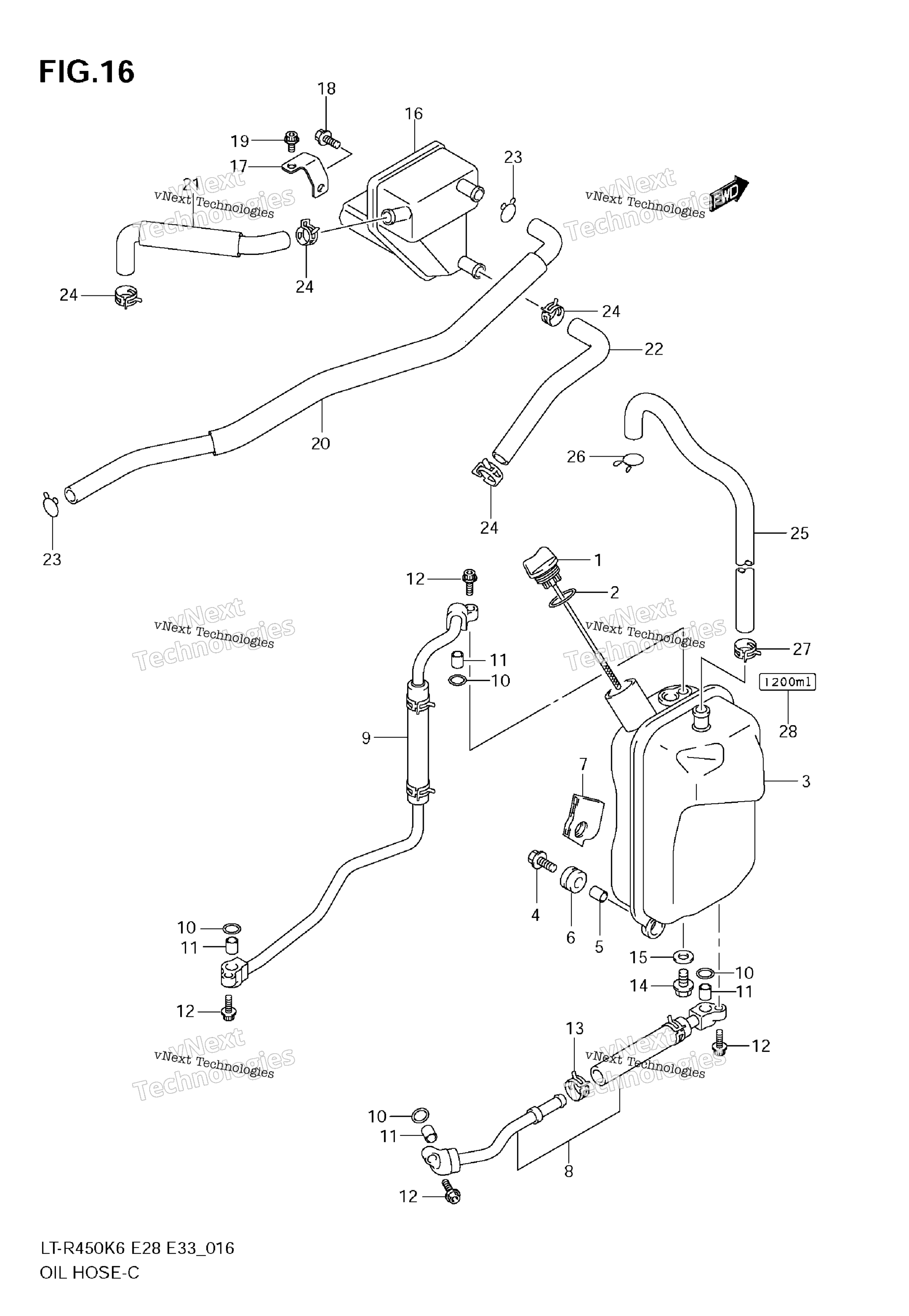

Схема масляный шланг для LT-R450
Схема
Детали
Номер
Наименование детали
Цена
1
GAUGE, OIL LEVEL art. 11971-45G01-000
По запросу
2
Уплотнительное кольцо Suzuki art. 09280-17003-000
от 263 ₽
3
TANK, OIL art. 16450-45G00-000
По запросу
4
BOLT art. 09118-06097-000
По запросу
5
SPACER art. 09180-06290-000
По запросу
6
CUSHION art. 09320-10042-000
По запросу
7
CUSHION art. 16482-45G01-000
По запросу
8
HOSE, OIL TANK RH art. 16460-45G00-000
По запросу
9
HOSE, OIL TANK LH MODEL K6/K7/K8 art. 16470-45G00-000
По запросу
9
HOSE, OIL TANK LH MODEL K9 art. 16470-45G10-000
По запросу
10
O-RING art. 09280-11005-000
По запросу
11
PIN art. 04211-11129-000
По запросу
12
BOLT MODEL K6/K7/K8 art. 07120-0620B-000
По запросу
12
BOLT MODEL K9 art. 07120-0620A-000
По запросу
13
CLIP art. 09401-16405-000
По запросу
14
PLUG, OIL DRAIN MODEL K9 art. 01550-0812A-000
По запросу
14
PLUG, OIL DRAIN MODEL K6/K7/K8 art. 01550-0812B-000
По запросу
15
GASKET art. 09168-08016-000
По запросу
16
TANK, OIL RETURN art. 11330-45G00-000
По запросу
17
BRACKET art. 11335-45G00-000
По запросу
18
Болт Suzuki art. 01547-0612A-000
По запросу
19
BOLT art. 07120-0612A-000
По запросу
20
HOSE art. 11332-45G00-000
По запросу
21
HOSE art. 11333-45G00-000
По запросу
22
HOSE MODEL K9 art. 11334-45G10-000
По запросу
23
CLIP art. 09401-15101-000
По запросу
24
CLIP art. 09401-15404-000
По запросу
25
HOSE art. 16481-45G00-000
По запросу
26
CLIP art. 09401-12403-000
По запросу
27
CLIP art. 09401-12405-000
По запросу
28
NOTE, ENGINE OIL art. 68322-45G00-000
По запросу
