модель 2009 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400Z

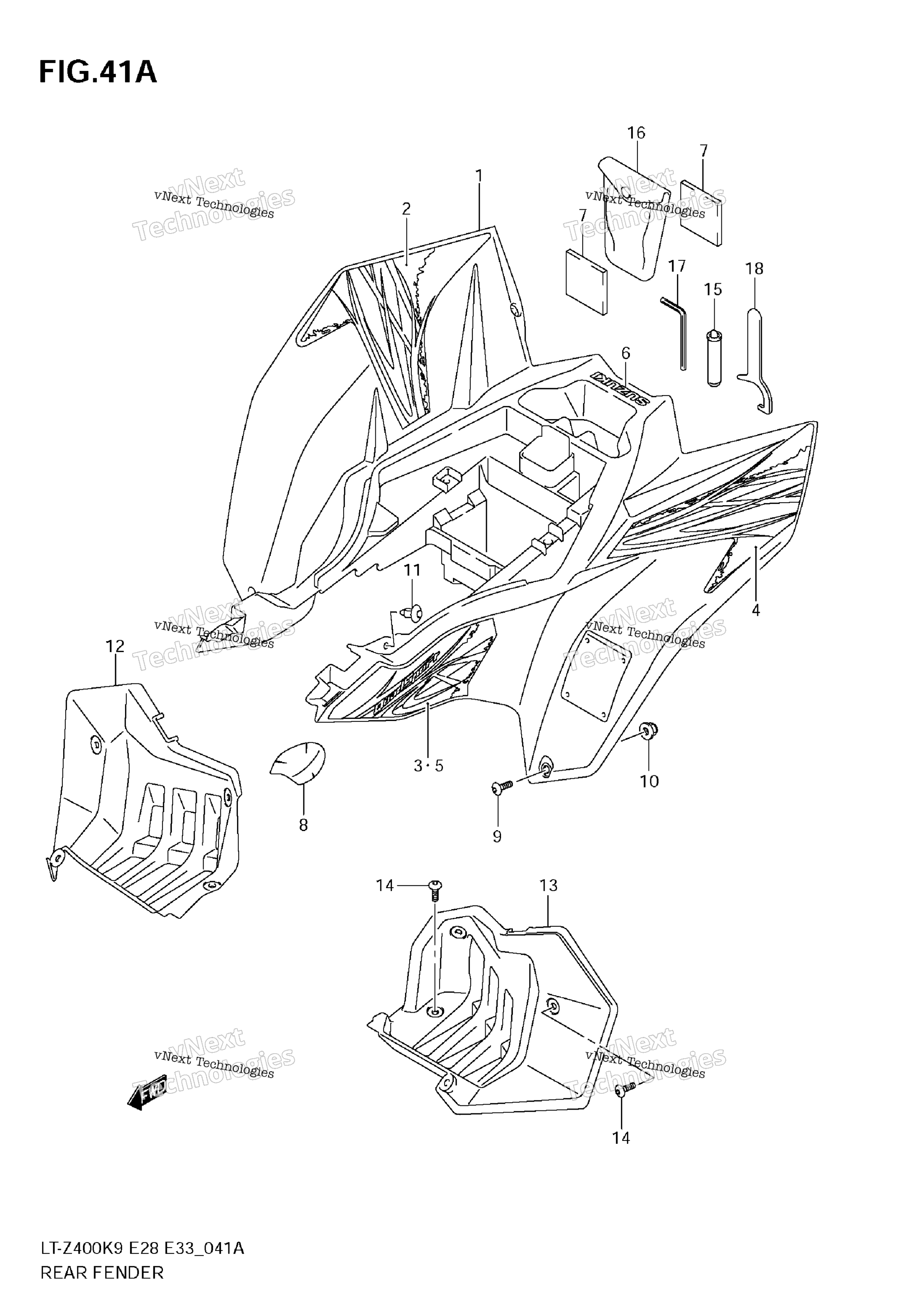

Схема заднего крыла (Lt-Z400z) для LT-Z400Z
Схема
Детали
Номер
Наименование детали
Цена
1
FENDER, REAR (RED) art. 63111-33H00-YT9
По запросу
2
TAPE, RH art. 68175-33HA0-GVM
По запросу
3
TAPE, SIDE RH art. 68175-33HB0-GWA
По запросу
4
TAPE, LH art. 68176-33HA0-GVM
По запросу
5
TAPE, SIDE LH art. 68176-33HB0-GWA
По запросу
6
EMBLEM art. 68721-13A00-ANT
По запросу
7
CUSHION art. 33652-20C00-000
По запросу
8
SHIELD art. 63261-33H00-000
По запросу
9
BOLT art. 09139-06158-000
По запросу
10
NUT art. 08319-3106A-000
По запросу
11
CLIP art. 09409-07333-000
По запросу
12
MUDGUARD, RH (BLACK) art. 63331-33H00-291
По запросу
13
MUDGUARD, LH (BLACK) art. 63341-33H00-291
По запросу
14
BOLT art. 09139-06158-000
По запросу
15
GAUGE ASSY, AIR art. 96200-18A02-000
По запросу
16
TOOL ASSY art. 09800-21094-000
По запросу
17
HEXAGON, 5 art. 09816-00059-000
По запросу
18
CLAMP, WRENCH art. 09822-00003-000
По запросу
