модель 2009 года
- Модель Quadsport Z90
- Код модели LT-Z90

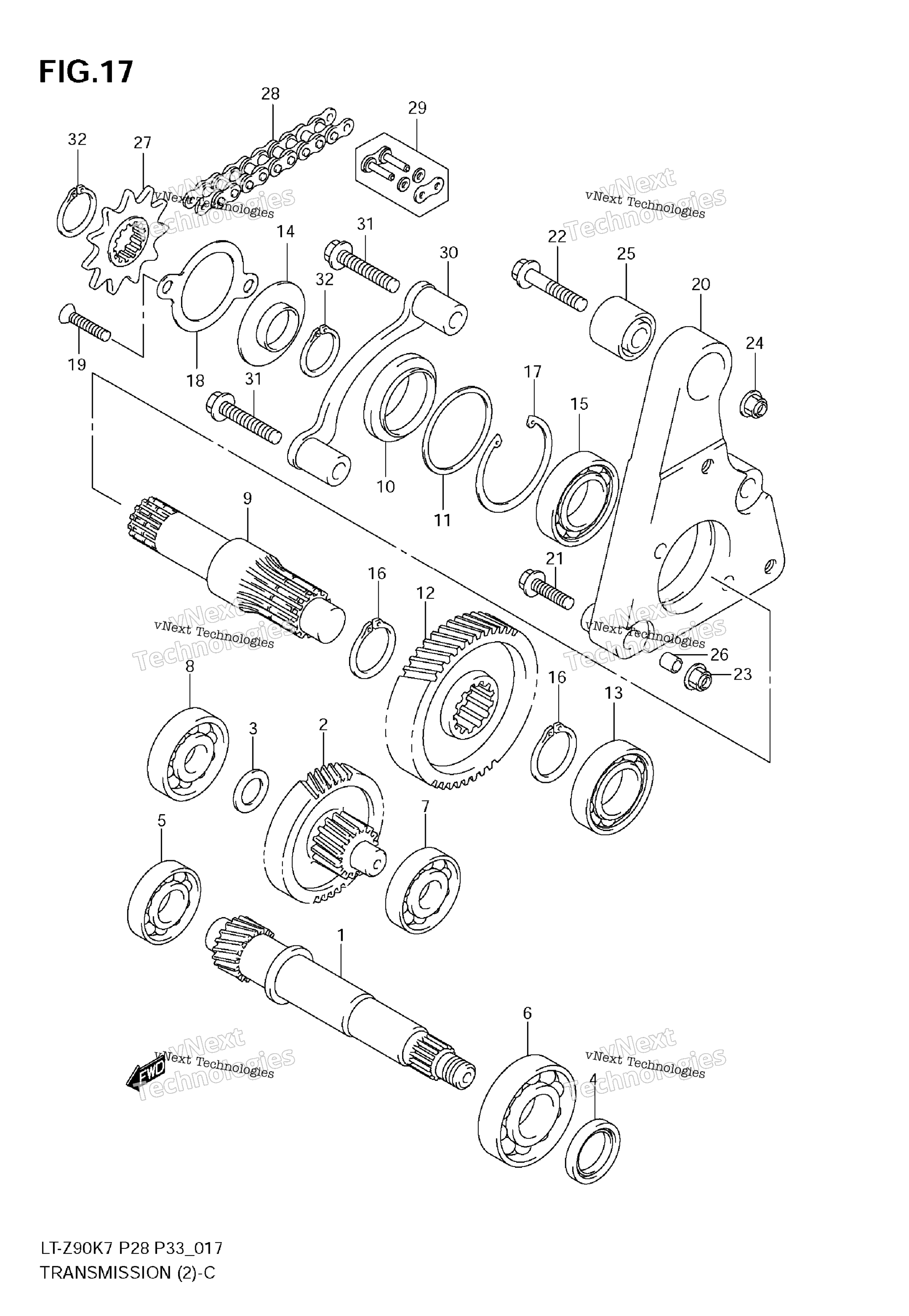

Схема трансмиссии (2) для LT-Z90
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, DRIVE (NT:17) art. 24131-08H00-000
По запросу
2
SHAFT, IDLE (NT:15/45) art. 24150-33G00-000
По запросу
3
WASHER, IDLE SHAFT, R 12X20X1.0 art. 09181-12167-000
По запросу
4
SEAL, DRIVE SHAFT 20X28X5 art. 09283-20073-000
По запросу
5
BEARING, DRIVE SHAFT, R 15X35X11 art. 09262-15031-000
По запросу
6
BEARING, DRIVE SHAFT, L 20X47X14 art. 09262-20069-000
По запросу
7
Подшипник Suzuki 09262-12001 art. 09262-12001-000
от 2 510 ₽
8
Подшипник обгонной муфты сцепления Suzuki art. 08113-6201B-000
от 1 743 ₽
Аналог
2 200 ₽
Требуется 1 шт.
9
SHAFT, REAR AXLE art. 24141-08H00-000
По запросу
10
SEAL, AXLE SHAFT OIL art. 24142-40B00-000
По запросу
11
WASHER, AXLE SHAFT 40X47X1.0 art. 24143-08H00-000
По запросу
12
GEAR, FINAL DRIVEN (NT:47) art. 24371-33G00-000
По запросу
13
BEARING, AXLE SHAFT, R 20X47X14 art. 09262-20121-000
По запросу
14
SEAL, AXLE SHAFT OIL 20X47X12 art. 09283-20047-000
По запросу
15
BEARING, AXLE SHAFT, L art. 08110-62030-000
По запросу
16
CIRCLIP, FINAL DRIVEN art. 08331-31229-000
По запросу
17
CIRCLIP, AXLE SHAFT BRG, R art. 08331-4147A-000
По запросу
18
RETAINER, AXLE SHAFT art. 24751-08H00-000
По запросу
19
SCREW, RETAINER art. 02122-0630A-000
По запросу
20
HOUSING, RR AXLE SHAFT art. 24145-08H00-000
По запросу
21
BOLT, RR AXLE SHAFT art. 09103-10086-000
По запросу
22
BOLT, ENGINE MTG (L:45) art. 09103-10218-000
По запросу
23
NUT, RR AXLE SHAFT BRG art. 09159-10115-000
По запросу
24
NUT, ENGINE MTG art. 09159-10115-000
По запросу
25
Втулка Suzuki art. 09319-10032-000
По запросу
26
PIN, RR AXLE SHAFT BRG art. 04211-13149-000
По запросу
27
SPROCKET, ENGINE (NT:11) art. 27511-08H00-000
По запросу
28
CHAIN ASSY, DRIVE (60L) RK50GSVZ3M art. 27600-24F20-060
По запросу
29
JOINT SET, CHAIN OPT art. 27620-24F20-000
По запросу
30
PLATE, FRONT CHAIN GUIDE art. 27640-08H00-000
По запросу
31
BOLT art. 01550-0840B-000
По запросу
32
CIRCLIP art. 09380-20009-000
По запросу
